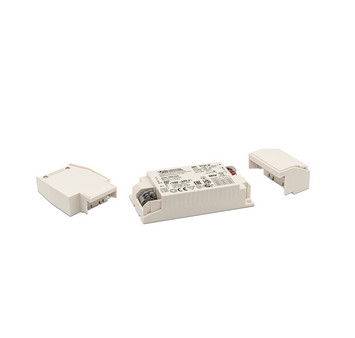

EasyLine DIP switch C HE

Zum Einbau in kompakte Leuchten

Kompakte Gehäusebauform mit optionaler Zugentlastung für den unabhängigen Betrieb.

Produktvorteile

  • Besonders geringer Rippel: < 5 %
  • Hocheffizientes Design
  • Produktgarantie: 5 Jahre
  • Wählbarer Ausgangsstrom via DIP-Schalter
  • Lange Lebensdauer: bis zu 100.000 Std.

Wählen Sie eine Variante:

EasyLine DIP switch C HE

Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
187635 ECXe 500.764 20 W SELV 97 mm 43 mm 23 mm 69 g
187636 ECXe 700.765 28 W SELV 97 mm 43 mm 23 mm 69 g
187637 ECXe 900.766 36 W SELV 97 mm 43 mm 23 mm 75 g
187638 ECXe 1050.767 42 W SELV 97 mm 43 mm 23 mm 75 g
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) SVM-Wert Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
187635 ECXe 500.764 20 W
20 V 20 V 20 V 20 V
40 V 40 V 40 V 40 V
3 % < 0.4 DIP-Schalter -5 % 5 %
187636 ECXe 700.765 28 W
20 V 20 V 20 V 20 V
40 V 40 V 40 V 40 V
3 % < 0.4 DIP-Schalter -5 % 5 %
187637 ECXe 900.766 36 W
20 V 20 V 20 V 20 V
40 V 40 V 40 V 40 V
3 % < 0.4 DIP-Schalter -5 % 5 %
187638 ECXe 1050.767 42 W
20 V 20 V 20 V 20 V
40 V 40 V 40 V 40 V
3 % < 0.4 DIP-Schalter -5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
187635 ECXe 500.764 20 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 95 mA 0.97 0.935 6 % kein Standbybetrieb möglich ≤ 0.4 W 17 A 220 µs 150 ms
187636 ECXe 700.765 28 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 140 mA 0.97 0.935 7 % kein Standbybetrieb möglich ≤ 0.4 W 17 A 220 µs 150 ms
187637 ECXe 900.766 36 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 180 mA 0.97 0.935 8 % kein Standbybetrieb möglich ≤ 0.4 W 25 A 300 µs 150 ms
187638 ECXe 1050.767 42 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 210 mA 0.97 0.935 7 % kein Standbybetrieb möglich ≤ 0.4 W 25 A 300 µs 150 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
187635 ECXe 500.764 20 W
187636 ECXe 700.765 28 W
187637 ECXe 900.766 36 W
187638 ECXe 1050.767 42 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Dimmbar DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar Min. Dimmlevel Max. Dimmlevel
187635 ECXe 500.764 20 W Nein Nein Nein 100 % 100 %
187636 ECXe 700.765 28 W Nein Nein Nein 100 % 100 %
187637 ECXe 900.766 36 W Nein Nein Nein 100 % 100 %
187638 ECXe 1050.767 42 W Nein Nein Nein 100 % 100 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Isolation primär - sekundär Leerlaufspannung (Umax.) Schutz gegen Netztransienten L–N Ableitstrom über PE
187635 ECXe 500.764 20 W SELV 60 V 1 kV 0.5 mA
187636 ECXe 700.765 28 W SELV 60 V 1 kV 0.5 mA
187637 ECXe 900.766 36 W SELV 60 V 1 kV 0.5 mA
187638 ECXe 1050.767 42 W SELV 60 V 1 kV 0.5 mA
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb 2D-Zeichnungen 3D-Daten
187635 ECXe 500.764 20 W
187636 ECXe 700.765 28 W
187637 ECXe 900.766 36 W
187638 ECXe 1050.767 42 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
187635 ECXe 500.764 20 W
187636 ECXe 700.765 28 W
187637 ECXe 900.766 36 W
187638 ECXe 1050.767 42 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
187635 ECXe 500.764
187636 ECXe 700.765
187637 ECXe 900.766
187638 ECXe 1050.767
