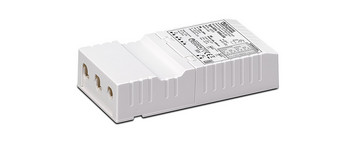

ComfortLine DIP switch C-R3 loop


Zum Einbau- oder unabhängigen Betrieb von kompakten Leuchten

Kompakte LED-Treiber mit integrierter DIP-Schalter-Schnittstelle sowie Durchverdrahtung zur individuellen Einstellung des Ausgangsstroms.

Produktvorteile

  • Besonders geringer Rippel: < 3 %
  • Durchverdrahtung
  • SELV
  • Wählbarer Ausgangsstrom via DIP-Schalter
  • Lange Lebensdauer: bis zu 100.000 Std.




Wählen Sie eine Variante:

ComfortLine DIP switch C-R3 loop

Best.-Nr. Typ Max. Ausgangsleistung Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
187215 ECXe 1050.558 42 W SELV 141.6 mm 79 mm 30 mm 157 g
187216 ECXe 1400.559 52 W SELV 141.6 mm 79 mm 30 mm 170 g
Best.-Nr. Typ Max. Ausgangsleistung Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
187215 ECXe 1050.558 42 W
3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V
44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 44 V 42 V 40 V
3 % DIP-Schalter -5 % 5 %
187216 ECXe 1400.559 52 W
3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V 3 V
42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V 42 V
3 % DIP-Schalter -5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
187215 ECXe 1050.558 42 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 270 mA 0.95 0.9 11 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 5 A 50 µs 700 ms
187216 ECXe 1400.559 52 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 250 mA 0.95 0.9 15 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 5 A 50 µs 700 ms
Best.-Nr. Typ Max. Ausgangsleistung Min. Eingangsspannung DC Max. Eingangsspannung DC Eingangsstrom bei max. V DC mit max. Last Zeit bis Licht an im DC-Betrieb
187215 ECXe 1050.558 42 W 176 V 275 V 170 mA 700 ms
187216 ECXe 1400.559 52 W 176 V 275 V 200 mA 700 ms
Best.-Nr. Typ Max. Ausgangsleistung Dimmbar DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar
187215 ECXe 1050.558 42 W Nein Nein Nein
187216 ECXe 1400.559 52 W Nein Nein Nein
Best.-Nr. Typ Max. Ausgangsleistung Isolation primär - sekundär Max. Arbeitsspannung (Uout) Leerlaufspannung (Umax.) Schutz gegen Netztransienten L–N Schutz gegen Netztransienten L/N–PE Ableitstrom über PE
187215 ECXe 1050.558 42 W SELV 59 V 59 V 2 kV 4 kV 0.1 mA
187216 ECXe 1400.559 52 W SELV 59 V 59 V 1 kV 2 kV 0.1 mA
Best.-Nr. Typ Max. Ausgangsleistung 2D-Zeichnungen 3D-Daten
187215 ECXe 1050.558 42 W
187216 ECXe 1400.559 52 W
Best.-Nr. Typ Max. Ausgangsleistung
187215 ECXe 1050.558 42 W
187216 ECXe 1400.559 52 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
187215 ECXe 1050.558
187216 ECXe 1400.559
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
187215 ECXe 1050.558
187216 ECXe 1400.559
