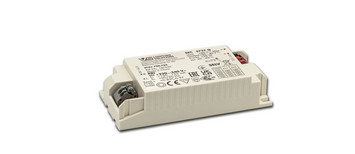

ComfortLine DIP switch C HE
Zum Einbau in kompakte Leuchten
Hocheffiziente LED-Treiber in einer kompakten Gehäusebauform mit optionaler Zugentlastung für den unabhängigen Betrieb.
Produktvorteile
- Besonders geringer Rippel: < 5 %
- Hocheffizientes Design
- Produktgarantie: 5 Jahre
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100.000 Std.
Wählen Sie eine Variante:
ComfortLine DIP switch C HE
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | SELV | 97 mm | 43 mm | 23 mm | 73 g | |
| 187640 | ECXe 1050.769 | 44 W | SELV | 97 mm | 43 mm | 23 mm | 77 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W |
20 V
20 V
20 V
20 V
20 V
20 V
20 V
20 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187640 | ECXe 1050.769 | 44 W |
20 V
20 V
20 V
20 V
20 V
20 V
20 V
20 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 140 mA | 0.98 | 0.935 | 6 % | kein Standbybetrieb möglich | ≤ 0.4 W | 18.8 A | 236 µs | 150 ms |
| 187640 | ECXe 1050.769 | 44 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 213 mA | 0.98 | 0.935 | 7 % | kein Standbybetrieb möglich | ≤ 0.4 W | 24.8 A | 268 µs | 150 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Eingangsspannung DC | Max. Eingangsspannung DC | Eingangsstrom bei max. V DC mit max. Last | Schaltzeit AC - DC | Schaltzeit DC - AC | Zeit bis Licht an im DC-Betrieb |
|---|---|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | 176 V | 276 V | 100 mA | 150 ms | 150 ms | 150 ms |
| 187640 | ECXe 1050.769 | 44 W | 176 V | 276 V | 160 mA | 150 ms | 150 ms | 150 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | DALI-Versorgungsspannung integriert | DALI-Versorgungsspannung schaltbar | Min. Dimmlevel | Max. Dimmlevel |
|---|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | Nein | Nein | Nein | 100 % | 100 % |
| 187640 | ECXe 1050.769 | 44 W | Nein | Nein | Nein | 100 % | 100 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N | Ableitstrom über PE |
|---|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187640 | ECXe 1050.769 | 44 W | SELV | 60 V | 1 kV | 0.5 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | |||
| 187640 | ECXe 1050.769 | 44 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187639 | ECXe 700.768 | 29 W | ||
| 187640 | ECXe 1050.769 | 44 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187639 | ECXe 700.768 | 29 W |
| 187640 | ECXe 1050.769 | 44 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187639 | ECXe 700.768 | ||
| 187640 | ECXe 1050.769 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187639 | ECXe 700.768 |
|
|
| 187640 | ECXe 1050.769 |
|
