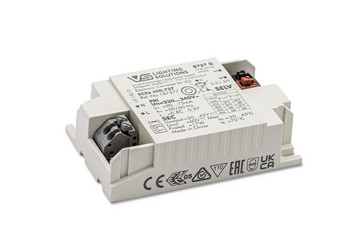

EasyLine DipSwitch C Mini
Zum Einbau in kompakte Leuchten oder für den unabhängigen Betrieb in der Zwischendecke
Kompakter dimmbarer LED-Treiber mit integrierter DIP-Schalter-Schnittstelle zur individuellen Einstellung des Ausgangsstroms. Das Gehäusedesign der LED-Treiber bietet die Möglichkeit Zugentlastungen für den unabhängigen Betrieb zu montieren.
Produktvorteile
- Besonders geringer Rippel: < 3 %
- Produktgarantie: 5 Jahre
- SELV
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100000 Std.
Wählen Sie eine Variante:
EasyLine DipSwitch C Mini
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | SELV | 70 mm | 43 mm | 20 mm | 48 g | |
| 187575 | ECXe 400.735 | 8 W | SELV | 70 mm | 43 mm | 20 mm | 48 g | |
| 187576 | ECXe 225.736 | 9.5 W | SELV | 70 mm | 43 mm | 20 mm | 47 g | |
| 187577 | ECXe 400.737 | 17 W | SELV | 70 mm | 43 mm | 20 mm | 47 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W |
6 V
6 V
6 V
6 V
|
20 V
20 V
20 V
20 V
|
3 % | < 0.4 | DIP-Schalter | -7.5 % | 7.5 % | |
| 187575 | ECXe 400.735 | 8 W |
6 V
6 V
6 V
6 V
|
20 V
20 V
20 V
20 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187576 | ECXe 225.736 | 9.5 W |
20 V
20 V
20 V
20 V
|
42 V
42 V
42 V
42 V
|
3 % | < 0.4 | DIP-Schalter | -7.5 % | 7.5 % | |
| 187577 | ECXe 400.737 | 17 W |
20 V
20 V
20 V
20 V
|
42 V
42 V
42 V
42 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 27 mA | 0.97 | 0.81 | 11 % | kein Standbybetrieb möglich | nicht für den Leerlaufbetrieb vorgesehen | 12.1 A | 162 µs | 300 ms |
| 187575 | ECXe 400.735 | 8 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 44 mA | 0.98 | 0.835 | 8 % | kein Standbybetrieb möglich | nicht für den Leerlaufbetrieb vorgesehen | 11.1 A | 158 µs | 300 ms |
| 187576 | ECXe 225.736 | 9.5 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 53 mA | 0.96 | 0.855 | 8 % | kein Standbybetrieb möglich | nicht für den Leerlaufbetrieb vorgesehen | 11.6 A | 160 µs | 300 ms |
| 187577 | ECXe 400.737 | 17 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 88 mA | 0.97 | 0.885 | 6 % | kein Standbybetrieb möglich | nicht für den Leerlaufbetrieb vorgesehen | 14.2 A | 166 µs | 300 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W |
| 187575 | ECXe 400.735 | 8 W |
| 187576 | ECXe 225.736 | 9.5 W |
| 187577 | ECXe 400.737 | 17 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | DALI-Versorgungsspannung integriert | DALI-Versorgungsspannung schaltbar | Min. Dimmlevel | Max. Dimmlevel |
|---|---|---|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | Nein | Nein | Nein | 100 % | 100 % |
| 187575 | ECXe 400.735 | 8 W | Nein | Nein | Nein | 100 % | 100 % |
| 187576 | ECXe 225.736 | 9.5 W | Nein | Nein | Nein | 100 % | 100 % |
| 187577 | ECXe 400.737 | 17 W | Nein | Nein | Nein | 100 % | 100 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N | Ableitstrom über PE |
|---|---|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187575 | ECXe 400.735 | 8 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187576 | ECXe 225.736 | 9.5 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187577 | ECXe 400.737 | 17 W | SELV | 60 V | 1 kV | 0.5 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung |
|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | |
| 187575 | ECXe 400.735 | 8 W | |
| 187576 | ECXe 225.736 | 9.5 W | |
| 187577 | ECXe 400.737 | 17 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W | ||
| 187575 | ECXe 400.735 | 8 W | ||
| 187576 | ECXe 225.736 | 9.5 W | ||
| 187577 | ECXe 400.737 | 17 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187574 | ECXe 225.734 | 4.5 W |
| 187575 | ECXe 400.735 | 8 W |
| 187576 | ECXe 225.736 | 9.5 W |
| 187577 | ECXe 400.737 | 17 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187574 | ECXe 225.734 | ||
| 187575 | ECXe 400.735 | ||
| 187576 | ECXe 225.736 | ||
| 187577 | ECXe 400.737 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187574 | ECXe 225.734 |
|
|
| 187575 | ECXe 400.735 |
|
|
| 187576 | ECXe 225.736 |
|
|
| 187577 | ECXe 400.737 |
|
