EasyLine DIP switch C Gen.2

Zum Einbau in kompakte Leuchten

Kompakte Gehäusebauform mit optionaler Zugentlastung für den unabhängigen Betrieb.

Produktvorteile

Besonders geringer Rippel: < 5 %
Produktgarantie: 5 Jahre
Wählbarer Ausgangsstrom via DIP-Schalter

Lange Lebensdauer: bis zu 100000 Std.

Wählen Sie eine Variante:

EasyLine DIP switch C Gen.2

EasyLine DIP switch C Gen.2

Allgemeine Daten

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Familien-Datenblatt	Isolation primär - sekundär	Länge	Breite	Höhe	Gewicht
187419	ECXe 700.666 220-240V	14 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	57 g
187420	ECXe 400.667 220-240V	17 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	57 g
187421	ECXe 600.668 220-240V	25 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	81 g
187422	ECXe 800.669 220-240V	34 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	85 g
187423	ECXe 1050.671 220-240V	44 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	135 g
187424	ECXe 1050.671 220-240V	44 W	CC-EasyLine-DIP-switch-C-Gen2_187419_187420_187421_187422_187423_187424_DE.pdf	SELV	97 mm	43 mm	23 mm	135 g

Elektrische Betriebsdaten

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Ausgangsstrom	Min. Ausgangsspannung	Max. Ausgangsspannung	Ausgangsrippel (100 Hz)	SVM-Wert	Stromeinstellung / Konfiguration	Ausgangsstromtoleranz –	Ausgangsstromtoleranz +
187419	ECXe 700.666 220-240V	14 W		6 V 6 V 6 V 6 V	20 V 20 V 20 V 20 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %
187420	ECXe 400.667 220-240V	17 W		20 V 20 V 20 V 20 V	42 V 42 V 42 V 42 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %
187421	ECXe 600.668 220-240V	25 W		20 V 20 V 20 V 20 V	42 V 42 V 42 V 42 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %
187422	ECXe 800.669 220-240V	34 W		20 V 20 V 20 V 20 V	42 V 42 V 42 V 42 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %
187423	ECXe 1050.671 220-240V	44 W		30 V 30 V 30 V 30 V	50 V 50 V 50 V 50 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %
187424	ECXe 1050.671 220-240V	44 W		20 V 20 V 20 V 20 V	42 V 42 V 42 V 42 V	5 %	< 0.4	DIP-Schalter	-5 %	5 %

AC-Betrieb

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Min. Spannung	Max. Spannung	Min. Eingangsspannung AC	Max. Eingangsspannung AC	Min. Netzfrequenz	Max. Netzfrequenz	Eingangsstrom bei 230 V AC mit max. Last	Leistungsfaktor bei Volllast (230 V)	Effizienz bei Volllast (230 V)	THD bei Volllast (230 V)	Leistungsaufnahme im Bereitschaftszustand	Leistungsaufnahme im Leerlaufzustand	Einschaltstrom	Einschaltstrom-Zeit bei 50 % Ipeak	Zeit bis Licht an im AC-Betrieb
187419	ECXe 700.666 220-240V	14 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	75 mA	0.96	0.84	7 %	kein Standbybetrieb möglich	≤ 0.3 W	15 A	244 µs	20 ms
187420	ECXe 400.667 220-240V	17 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	85 mA	0.96	0.87	9 %	kein Standbybetrieb möglich	≤ 0.35 W	15 A	246 µs	20 ms
187421	ECXe 600.668 220-240V	25 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	130 mA	0.95	0.885	9 %	kein Standbybetrieb möglich	≤ 0.35 W	15 A	250 µs	30 ms
187422	ECXe 800.669 220-240V	34 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	170 mA	0.97	0.9	8 %	kein Standbybetrieb möglich	≤ 0.4 W	20 A	266 µs	28 ms
187423	ECXe 1050.671 220-240V	44 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	220 mA	0.98	0.89	9 %	kein Standbybetrieb möglich	≤ 0.4 W	18 A	275 µs	20 ms
187424	ECXe 1050.671 220-240V	44 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	220 mA	0.98	0.89	9 %	kein Standbybetrieb möglich	≤ 0.4 W	18 A	275 µs	20 ms

DC-Betrieb

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb
187419	ECXe 700.666 220-240V	14 W
187420	ECXe 400.667 220-240V	17 W
187421	ECXe 600.668 220-240V	25 W
187422	ECXe 800.669 220-240V	34 W
187423	ECXe 1050.671 220-240V	44 W
187424	ECXe 1050.671 220-240V	44 W

Dimmung

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Dimmbar	DALI-Versorgungsspannung integriert	Min. Dimmlevel
187419	ECXe 700.666 220-240V	14 W	Nein	Nein	100 %
187420	ECXe 400.667 220-240V	17 W	Nein	Nein	100 %
187421	ECXe 600.668 220-240V	25 W	Nein	Nein	100 %
187422	ECXe 800.669 220-240V	34 W	Nein	Nein	100 %
187423	ECXe 1050.671 220-240V	44 W	Nein	Nein	100 %
187424	ECXe 1050.671 220-240V	44 W	Nein	Nein	100 %

Sicherheitseigenschaften

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Isolation primär - sekundär	Leerlaufspannung (Umax.)	Schutz gegen Netztransienten L–N	Schutz gegen Netztransienten L/N–PE	Ableitstrom über PE
187419	ECXe 700.666 220-240V	14 W	SELV	60 V	1 kV	2 kV	0.6 mA
187420	ECXe 400.667 220-240V	17 W	SELV	60 V	1 kV	2 kV	0.6 mA
187421	ECXe 600.668 220-240V	25 W	SELV	60 V	1 kV	2 kV	0.45 mA
187422	ECXe 800.669 220-240V	34 W	SELV	60 V	1 kV	2 kV	0.28 mA
187423	ECXe 1050.671 220-240V	44 W	SELV	60 V	1 kV	2 kV	0.52 mA
187424	ECXe 1050.671 220-240V	44 W	SELV	60 V	1 kV	2 kV	0.52 mA

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	EU-Konformitätserklärung	CB-Zertifikat	ENEC-Zertifikat	CCC-Zertifikat
187419	ECXe 700.666 220-240V	14 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf
187420	ECXe 400.667 220-240V	17 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf
187421	ECXe 600.668 220-240V	25 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf
187422	ECXe 800.669 220-240V	34 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf
187423	ECXe 1050.671 220-240V	44 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf
187424	ECXe 1050.671 220-240V	44 W	EasyLine Dip-Switch C Gen2 EU Declaration of Conformity.pdf	SGPSB-LE-05674-CERT_CB_G.pdf	U60496060035-ENEC Certificate_G.pdf	CCC_CER_CQC_2024011002621573 CN_G.pdf CCC_CER_CQC_2024011002621573 EN_G.pdf

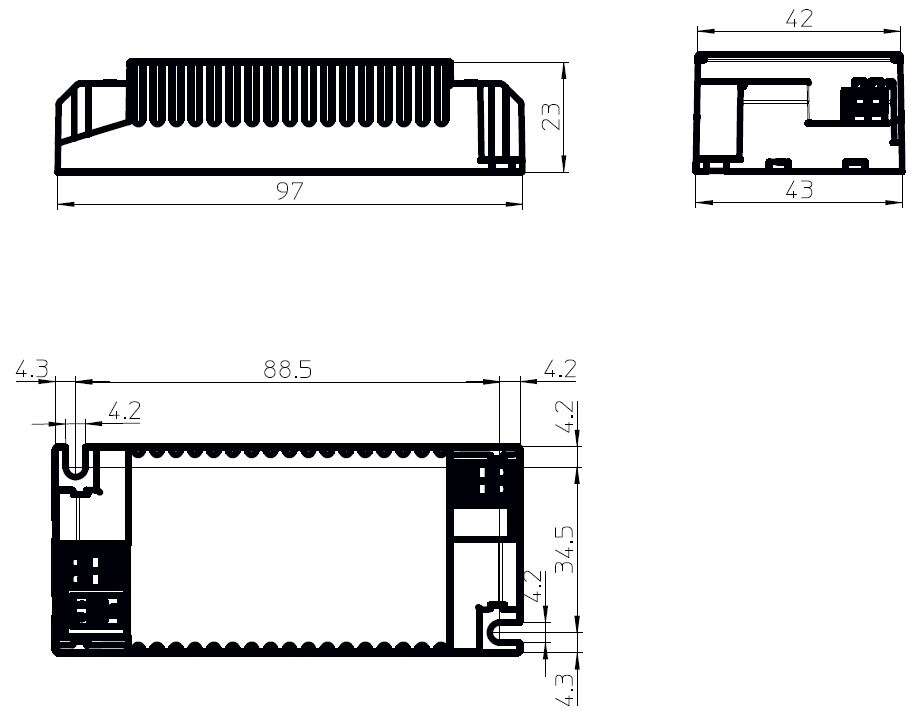

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	2D-Zeichnungen	3D-Daten
187419	ECXe 700.666 220-240V	14 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
187420	ECXe 400.667 220-240V	17 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
187421	ECXe 600.668 220-240V	25 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
187422	ECXe 800.669 220-240V	34 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
187423	ECXe 1050.671 220-240V	44 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
187424	ECXe 1050.671 220-240V	44 W	K107.pdf K107_independent with caps with screws.pdf K107_independent with screwless caps.pdf K107_LILO Box with cap with screw.pdf K107_LILO Box with screwless cap.pdf	K107_Built-in.zip K107_Built-in_LILO Box and screw cap.zip K107_Built-in_LILO Box and screwless cap.zip K107_Built-in_with screw caps.zip K107_Built-in_with screwless caps.zip
