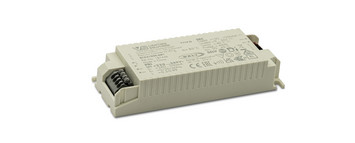

PrimeLine NFC C DALI2-Dx


Zum Einbau- oder unabhängigen Betrieb von kompakten Leuchten

Kompakter dimmbarer LED-Treiber mit integrierter standardisierter NFC-Schnittstelle zur Stromeinstellung, bzw. zur individuellen , kontaktlosen Einstellung verschiedener Funktionen

Produktvorteile

  • Besonders geringer Rippel: < 5 %
  • D4i zertifiziert
  • Dimmbar: DALI (Ed. 2)
  • Produktgarantie: 5 Jahre
  • Wählbarer Ausgangsstrom via NFC
  • Lange Lebensdauer: bis zu 100.000 Std.

Wählen Sie eine Variante:

PrimeLine NFC C DALI2-Dx

Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
187446 ECXd1050.681 44 W SELV 117 mm 43 mm 23 mm 160 g
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) SVM-Wert Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
187446 ECXd1050.681 44 W
9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V 9 V
50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 50 V 49 V 46 V 44 V 42 V
3 % < 0.4
  • DALI
  • NFC
-5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Leistungsaufnahme im vernetzten Bereitschaftsbetrieb Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
187446 ECXd1050.681 44 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 215 mA 0.99 0.9 4 % ≤ 0.45 W nicht für den Leerlaufbetrieb vorgesehen ≤ 0.45 W 17.2 A 198 µs 980 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Eingangsspannung DC Max. Eingangsspannung DC Eingangsstrom bei max. V DC mit max. Last Schaltzeit AC - DC Schaltzeit DC - AC Zeit bis Licht an im DC-Betrieb
187446 ECXd1050.681 44 W 176 V 276 V 180 mA 500 ms 500 ms 980 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Dimmbar Lichtsteuerung / Dimmung DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar Min. Dimmlevel Max. Dimmlevel
187446 ECXd1050.681 44 W Ja Dimmschnittstelle DALI Ja Ja 1 % 100 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Isolation primär - sekundär Leerlaufspannung (Umax.) Schutz gegen Netztransienten L–N Ableitstrom über PE
187446 ECXd1050.681 44 W SELV 60 V 1 kV 0.5 mA
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb EU-Konformitätserklärung CB-Zertifikat ENEC-Zertifikat
187446 ECXd1050.681 44 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Bedienungsanleitung Software
187446 ECXd1050.681 44 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
187446 ECXd1050.681
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
187446 ECXd1050.681
