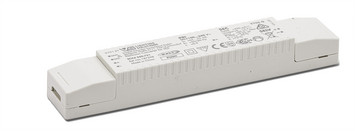

ComfortLine Simple Fix Mini Slim DALI2 100V
Mini Slim Gehäusebauform mit integrierter Zugentlastung für den unabhängigen Betrieb. Die LED-Treiber verfügen über eine standardisierte DALI2-Dimmschnittstelle und PUSH Funktion.
Produktvorteile
- Dimmbar: DALI (Ed. 2)
- Dimmbar: PUSH
- In verschiedenen Wattagen verfügbar
- Mit integrierter Zugentlastung für den unabhängigen Betrieb
- SELV
- Lange Lebensdauer: bis zu 100.000 Std.
- Weiter Eingangsspannungsbereich: 100-240 V
Wählen Sie eine Variante:
ComfortLine Simple Fix Mini Slim DALI2 100V
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | SELV | 155 mm | 27.4 mm | 21 mm | 70 g | |
| 187606 | ECXd 350.749 | 15 W | SELV | 155 mm | 27.4 mm | 21 mm | 72 g | |
| 187607 | ECXd 500.750 | 21 W | SELV | 155 mm | 27.4 mm | 21 mm | 78 g | |
| 187608 | ECXd 350.751 | 4.6 W | SELV | 155 mm | 27.4 mm | 21 mm | 71 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | 700 mA | 6 V | 13 V | 3 % | < 0.4 | DALI | -5 % | 5 % |
| 187606 | ECXd 350.749 | 15 W | 350 mA | 16 V | 42 V | 3 % | < 0.4 | DALI | -5 % | 5 % |
| 187607 | ECXd 500.750 | 21 W | 500 mA | 16 V | 42 V | 3 % | < 0.4 | DALI | -5 % | 5 % |
| 187608 | ECXd 350.751 | 4.6 W | 350 mA | 6 V | 13 V | 3 % | < 0.4 | DALI | -5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Leistungsaufnahme im vernetzten Bereitschaftsbetrieb | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | 120 V | 240 V | 100 V | 264 V | 50 Hz | 60 Hz | 45 mA | 0.94 | 0.845 | 8 % | ≤ 0.4 W | ≤ 0.4 W | ≤ 0.4 W | 5 A | 50 µs | 750 ms |
| 187606 | ECXd 350.749 | 15 W | 120 V | 240 V | 100 V | 264 V | 50 Hz | 60 Hz | 75 mA | 0.94 | 0.88 | 8 % | ≤ 0.4 W | ≤ 0.4 W | ≤ 0.4 W | 7.5 A | 50 µs | 750 ms |
| 187607 | ECXd 500.750 | 21 W | 120 V | 240 V | 100 V | 264 V | 50 Hz | 60 Hz | 110 mA | 0.94 | 0.885 | 7 % | ≤ 0.4 W | ≤ 0.4 W | ≤ 0.4 W | 7.5 A | 50 µs | 750 ms |
| 187608 | ECXd 350.751 | 4.6 W | 120 V | 240 V | 100 V | 264 V | 50 Hz | 60 Hz | 26 mA | 0.9 | 0.81 | 8 % | ≤ 0.4 W | ≤ 0.4 W | ≤ 0.4 W | 5 A | 50 µs | 750 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W |
| 187606 | ECXd 350.749 | 15 W |
| 187607 | ECXd 500.750 | 21 W |
| 187608 | ECXd 350.751 | 4.6 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | Lichtsteuerung / Dimmung | DALI-Versorgungsspannung integriert | DALI-Versorgungsspannung schaltbar | Min. Dimmlevel | Max. Dimmlevel | PWM-Dimmfrequenz |
|---|---|---|---|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | Ja |
|
Nein | Nein | 1 % | 100 % | 0 Hz |
| 187606 | ECXd 350.749 | 15 W | Ja |
|
Nein | Nein | 1 % | 100 % | 0 Hz |
| 187607 | ECXd 500.750 | 21 W | Ja |
|
Nein | Nein | 1 % | 100 % | 0 Hz |
| 187608 | ECXd 350.751 | 4.6 W | Ja |
|
Nein | Nein | 1 % | 100 % | 0 Hz |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N | Ableitstrom über PE |
|---|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187606 | ECXd 350.749 | 15 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187607 | ECXd 500.750 | 21 W | SELV | 60 V | 1 kV | 0.5 mA |
| 187608 | ECXd 350.751 | 4.6 W | SELV | 60 V | 1 kV | 0.5 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | |||
| 187606 | ECXd 350.749 | 15 W | |||
| 187607 | ECXd 500.750 | 21 W | |||
| 187608 | ECXd 350.751 | 4.6 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W | ||
| 187606 | ECXd 350.749 | 15 W | ||
| 187607 | ECXd 500.750 | 21 W | ||
| 187608 | ECXd 350.751 | 4.6 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187605 | ECXd 700.748 | 9.1 W |
| 187606 | ECXd 350.749 | 15 W |
| 187607 | ECXd 500.750 | 21 W |
| 187608 | ECXd 350.751 | 4.6 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187605 | ECXd 700.748 | ||
| 187606 | ECXd 350.749 | ||
| 187607 | ECXd 500.750 | ||
| 187608 | ECXd 350.751 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187605 | ECXd 700.748 |
|
|
| 187606 | ECXd 350.749 |
|
|
| 187607 | ECXd 500.750 |
|
|
| 187608 | ECXd 350.751 |
|
