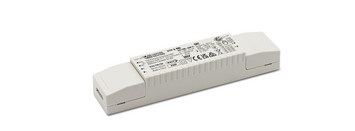

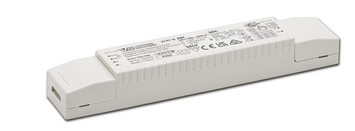

ComfortLine DIP switch Mini Slim DALI2 100V
Zum unabhängigen Betrieb von kompakten Leuchten
Mini Slim Gehäusebauform mit integrierter Zugentlastung für den unabhängigen Betrieb. Die LED-Treiber verfügen über eine standardisierte DALI2-Dimmschnittstelle und PUSH Funktion.
Produktvorteile
- Dimmbar: DALI (Ed. 2)
- Dimmbar: PUSH
- In verschiedenen Wattagen verfügbar
- Mit integrierter Zugentlastung für den unabhängigen Betrieb
- Produktgarantie: 5 Jahre
- SELV
- Wählbarer Ausgangsstrom via DIP-Schalter
- Weiter Eingangsspannungsbereich: 100-240 V
Wählen Sie eine Variante:
ComfortLine DIP switch Mini Slim DALI2 100V
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W | SELV | 155 mm | 27.4 mm | 21 mm | 70 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W |
2 V
2 V
2 V
2 V
|
20 V
20 V
20 V
20 V
|
3 % | < 0.4 |
|
-5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Leistungsaufnahme im vernetzten Bereitschaftsbetrieb | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W | 120 V | 240 V | 100 V | 264 V | 50 Hz | 60 Hz | 80 mA | 0.95 | 0.86 | 7 % | ≤ 0.4 W | ≤ 0.4 W | ≤ 0.4 W | 6.5 A | 44 µs | 780 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187672 | ECXd 700.786 | 14 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | Lichtsteuerung / Dimmung | DALI-Versorgungsspannung integriert | Min. Dimmlevel | Max. Dimmlevel | PWM-Dimmfrequenz |
|---|---|---|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W | Ja |
|
Nein | 1 % | 100 % | 0 Hz |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N | Ableitstrom über PE |
|---|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W | SELV | 60 V | 1 kV | 0.7 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187672 | ECXd 700.786 | 14 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187672 | ECXd 700.786 | 14 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187672 | ECXd 700.786 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187672 | ECXd 700.786 |
|
