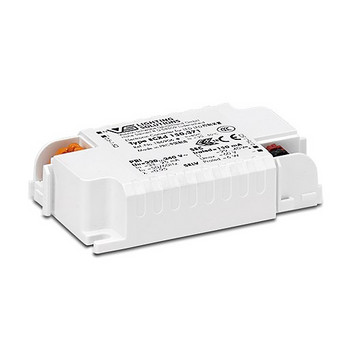

EasyLine Simple Fix C-PC Mini


Zum Einbau- oder unabhängigen Betrieb von kompakten Leuchten (Spots oder Downlights)

Kompakte SELV LED-Treiber mit fixem Ausgangsstrom.

Produktvorteile

  • Dimmbar: Phasenabschnitt
  • Dimmmethode: analog
  • Produktgarantie: 5 Jahre
  • SELV
  • Lange Lebensdauer: bis zu 50.000 Std.




Wählen Sie eine Variante:

EasyLine Simple Fix C-PC Mini

Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
186906 ECXd 150.371 6 W SELV 85 mm 50 mm 19 mm 46 g
186907 ECXd 200.372 8 W SELV 85 mm 50 mm 19 mm 47 g
186908 ECXd 250.373 10 W SELV 100 mm 50 mm 19 mm 60 g
186909 ECXd 350.374 14 W SELV 100 mm 50 mm 19 mm 60 g
186905 ECXd 100.370 4 W SELV 85 mm 50 mm 19 mm 45 g
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
186906 ECXd 150.371 6 W 150 mA 29 V 40 V 24 % Nicht konfigurierbar -5 % 5 %
186907 ECXd 200.372 8 W 200 mA 29 V 40 V 26 % Nicht konfigurierbar -5 % 5 %
186908 ECXd 250.373 10 W 250 mA 29 V 40 V 19 % Nicht konfigurierbar -5 % 5 %
186909 ECXd 350.374 14 W 350 mA 29 V 40 V 21 % Nicht konfigurierbar -5 % 5 %
186905 ECXd 100.370 4 W 100 mA 29 V 40 V 21 % Nicht konfigurierbar -5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
186906 ECXd 150.371 6 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 33 mA 0.99 0.8 12 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 0.728 A 49 µs 200 ms
186907 ECXd 200.372 8 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 35 mA 0.99 0.81 12 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 0.773 A 56.483 µs 200 ms
186908 ECXd 250.373 10 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 52 mA 0.99 0.845 11 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 1.15 A 38.3796 µs 180 ms
186909 ECXd 350.374 14 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 72 mA 0.99 0.855 10 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 1.83 A 23.6804 µs 130 ms
186905 ECXd 100.370 4 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 23 mA 0.99 0.785 13 % kein Standbybetrieb möglich nicht für den Leerlaufbetrieb vorgesehen 0.41 A 50.3314 µs 250 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
186906 ECXd 150.371 6 W
186907 ECXd 200.372 8 W
186908 ECXd 250.373 10 W
186909 ECXd 350.374 14 W
186905 ECXd 100.370 4 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Dimmbar Lichtsteuerung / Dimmung DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar
186906 ECXd 150.371 6 W Ja Phasenabschnitt Nein Nein
186907 ECXd 200.372 8 W Ja Phasenabschnitt Nein Nein
186908 ECXd 250.373 10 W Ja Phasenabschnitt Nein Nein
186909 ECXd 350.374 14 W Ja Phasenabschnitt Nein Nein
186905 ECXd 100.370 4 W Ja Phasenabschnitt Nein Nein
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Isolation primär - sekundär Leerlaufspannung (Umax.) Schutz gegen Netztransienten L–N
186906 ECXd 150.371 6 W SELV 60 V 1 kV
186907 ECXd 200.372 8 W SELV 60 V 1 kV
186908 ECXd 250.373 10 W SELV 60 V 1 kV
186909 ECXd 350.374 14 W SELV 60 V 1 kV
186905 ECXd 100.370 4 W SELV 60 V 1 kV
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb 2D-Zeichnungen 3D-Daten
186906 ECXd 150.371 6 W
186907 ECXd 200.372 8 W
186908 ECXd 250.373 10 W
186909 ECXd 350.374 14 W
186905 ECXd 100.370 4 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
186906 ECXd 150.371 6 W
186907 ECXd 200.372 8 W
186908 ECXd 250.373 10 W
186909 ECXd 350.374 14 W
186905 ECXd 100.370 4 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
186906 ECXd 150.371
186907 ECXd 200.372
186908 ECXd 250.373
186909 ECXd 350.374
186905 ECXd 100.370
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
186906 ECXd 150.371
186907 ECXd 200.372
186908 ECXd 250.373
186909 ECXd 350.374
186905 ECXd 100.370
