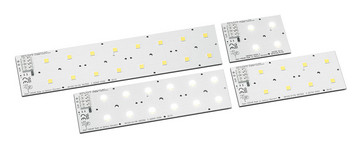

LED Linear Allround 5050 Gen. 2

LED-Einbaumodule für die Straßenbeleuchtung

Die Allround 5050 Gen.2 Module bieten einen höchst flexiblen, modularen Systemansatz für die LED-Straßenbeleuchtung mit einer Vielzahl an Möglichkeiten der optischen Differenzierbarkeit mittels chip-optimierter VS-Optiken und außergewöhnlicher Leistungsfähigkeit. Neben den aus ZHAGA-Buch 15 bekannten, vier verschiedenen Formfaktoren (4, 8, 12 oder 16 LEDs) sind diese LED-Module in drei verschiedenen Lichtfarben & CRI70 bzw. CRI80 erhältlich.

Produktvorteile

ENEC geprüft
In verschiedenen Farbtemperaturen erhältlich
Kombinierbar mit VS Optiken
Mehrere Lumenpakete verfügbar
Mit qualitativ hochwertigen LEDs
Sehr geringer thermischer Widerstand
ZHAGA-konforme Bauform

Effizienz: bis zu 201 lm/W

Jetzt Systemlösung finden!

Wählen Sie eine Variante:

LED Linear Allround 5050 Gen. 2, 4 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
570496	WU-M-630-S/4-730	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570497	WU-M-630-S/4-740	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570498	WU-M-630-S/4-750	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00
570512	WU-M-630-S/4-765	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	kaltweiß	6500 K	120°	IP00
570709	WU-M-630-S/4-830	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570710	WU-M-630-S/4-840	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570711	WU-M-630-S/4-850	4 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570496	WU-M-630-S/4-730	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570497	WU-M-630-S/4-740	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570498	WU-M-630-S/4-750	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570512	WU-M-630-S/4-765	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570709	WU-M-630-S/4-830	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570710	WU-M-630-S/4-840	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W
570711	WU-M-630-S/4-850	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	10.7 V 10.9 V 11.2 V 11.6 V 12.1 V	3.7 W 5.5 W 7.8 W 12.2 W 16.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
570496	WU-M-630-S/4-730	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	700 lm 975 lm 1325 lm 1895 lm 2425 lm	187 lm/W 179 lm/W 169 lm/W 155 lm/W 144 lm/W	70 70 70 70 70
570497	WU-M-630-S/4-740	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	750 lm 1050 lm 1425 lm 2040 lm 2615 lm	201 lm/W 193 lm/W 182 lm/W 167 lm/W 155 lm/W	70 70 70 70 70
570498	WU-M-630-S/4-750	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	740 lm 1035 lm 1405 lm 2010 lm 2575 lm	198 lm/W 190 lm/W 179 lm/W 164 lm/W 152 lm/W	70 70 70 70 70
570512	WU-M-630-S/4-765	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	715 lm 1000 lm 1360 lm 1945 lm 2490 lm	192 lm/W 184 lm/W 173 lm/W 159 lm/W 147 lm/W	70 70 70 70 70
570709	WU-M-630-S/4-830	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	655 lm 915 lm 1240 lm 1775 lm 2275 lm	175 lm/W 168 lm/W 158 lm/W 145 lm/W 135 lm/W	80 80 80 80 80
570710	WU-M-630-S/4-840	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	680 lm 955 lm 1295 lm 1850 lm 2370 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80
570711	WU-M-630-S/4-850	4 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	680 lm 955 lm 1295 lm 1850 lm 2370 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570496	WU-M-630-S/4-730	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 85 °C 85 °C 40 °C 60 °C 60 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 70 80 80 80 80 70 70 70 80 70 80 80 70 80 70 80 70 80 70 80 70 80 70 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570497	WU-M-630-S/4-740	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 85 °C 40 °C 40 °C 60 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 85 °C 85 °C 40 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 60 °C 60 °C 40 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 80 70 80 70 80 70 80 70 70 80 70 70 80 80 80 80 70 80 70 70 80 80 70 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570498	WU-M-630-S/4-750	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 40 °C 60 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 70 70 70 80 80 70 70 80 70 80 80 70 70 70 80 80 70 70 80 80 70 80 80 70 70 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570512	WU-M-630-S/4-765	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 40 °C 85 °C 60 °C 85 °C 40 °C 40 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 85 °C 85 °C 60 °C 40 °C 60 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 40 °C 60 °C 40 °C 60 °C 85 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 70 70 80 80 80 70 80 70 70 80 80 70 70 80 70 80 80 80 70 80 70 80 70 70 70 80 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570709	WU-M-630-S/4-830	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 40 °C 85 °C 60 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 40 °C 60 °C 40 °C 85 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 80 70 70 70 80 70 70 80 80 70 70 70 80 80 80 70 70 80 80 80 70 80 80 70 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570710	WU-M-630-S/4-840	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 40 °C 60 °C 60 °C 85 °C 85 °C 60 °C 60 °C 40 °C 85 °C 85 °C 40 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 85 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 80 80 70 70 80 80 70 70 70 80 80 70 80 80 70 80 70 80 80 80 70 70 70 80 70 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570711	WU-M-630-S/4-850	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 60 °C 85 °C 40 °C 60 °C 85 °C 60 °C 40 °C 40 °C 85 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 60 °C 85 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 70 80 80 70 70 80 70 80 70 70 70 80 80 80 70 80 70 80 80 70 70 80 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
570496	WU-M-630-S/4-730	915249	C
570497	WU-M-630-S/4-740	915250	C
570498	WU-M-630-S/4-750	915254	C
570512	WU-M-630-S/4-765	915258	C
570709	WU-M-630-S/4-830	915265	D
570710	WU-M-630-S/4-840	915276	C
570711	WU-M-630-S/4-850	915278	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570496	WU-M-630-S/4-730	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570497	WU-M-630-S/4-740	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570498	WU-M-630-S/4-750	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570512	WU-M-630-S/4-765	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570709	WU-M-630-S/4-830	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570710	WU-M-630-S/4-840	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570711	WU-M-630-S/4-850	4 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570496	WU-M-630-S/4-730	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570497	WU-M-630-S/4-740	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570498	WU-M-630-S/4-750	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570512	WU-M-630-S/4-765	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570709	WU-M-630-S/4-830	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570710	WU-M-630-S/4-840	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip
570711	WU-M-630-S/4-850	4 Stück	WU-M-630_4_Catalogue-graphic.pdf	3D_PCB_WU-M-630_4_incl_VS_Optics.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_Gen.2_4-LEDs_total.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570496	WU-M-630-S/4-730
570497	WU-M-630-S/4-740
570498	WU-M-630-S/4-750
570512	WU-M-630-S/4-765
570709	WU-M-630-S/4-830
570710	WU-M-630-S/4-840
570711	WU-M-630-S/4-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570496	WU-M-630-S/4-730	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570497	WU-M-630-S/4-740	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570498	WU-M-630-S/4-750	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570512	WU-M-630-S/4-765	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570709	WU-M-630-S/4-830	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570710	WU-M-630-S/4-840	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570711	WU-M-630-S/4-850	WU-M-630_4_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Linear Allround 5050 Gen. 2, 8 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
570499	WU-M-630-S/8-730	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570500	WU-M-630-S/8-740	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570501	WU-M-630-S/8-750	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00
570513	WU-M-630-S/8-765	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	kaltweiß	6500 K	120°	IP00
570712	WU-M-630-S/8-830	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570713	WU-M-630-S/8-840	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570714	WU-M-630-S/8-850	8 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570499	WU-M-630-S/8-730	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570500	WU-M-630-S/8-740	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570501	WU-M-630-S/8-750	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570513	WU-M-630-S/8-765	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570712	WU-M-630-S/8-830	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570713	WU-M-630-S/8-840	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W
570714	WU-M-630-S/8-850	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	21.4 V 21.8 V 22.4 V 23.3 V 24.1 V	7.5 W 10.9 W 15.7 W 24.4 W 33.8 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
570499	WU-M-630-S/8-730	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1395 lm 1955 lm 2645 lm 3785 lm 4855 lm	187 lm/W 179 lm/W 169 lm/W 155 lm/W 144 lm/W	70 70 70 70 70
570500	WU-M-630-S/8-740	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1505 lm 2105 lm 2850 lm 4080 lm 5225 lm	201 lm/W 193 lm/W 182 lm/W 167 lm/W 155 lm/W	70 70 70 70 70
570501	WU-M-630-S/8-750	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1480 lm 2075 lm 2810 lm 4020 lm 5150 lm	198 lm/W 190 lm/W 179 lm/W 164 lm/W 152 lm/W	70 70 70 70 70
570513	WU-M-630-S/8-765	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1435 lm 2005 lm 2715 lm 3885 lm 4980 lm	192 lm/W 184 lm/W 173 lm/W 159 lm/W 147 lm/W	70 70 70 70 70
570712	WU-M-630-S/8-830	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1310 lm 1832 lm 2485 lm 3555 lm 4555 lm	175 lm/W 168 lm/W 159 lm/W 145 lm/W 135 lm/W	80 80 80 80 80
570713	WU-M-630-S/8-840	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1365 lm 1910 lm 2585 lm 3700 lm 4740 lm	183 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80
570714	WU-M-630-S/8-850	8 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1365 lm 1910 lm 2585 lm 3700 lm 4740 lm	183 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570499	WU-M-630-S/8-730	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 40 °C 60 °C 60 °C 40 °C 85 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 70 80 70 70 70 70 80 80 80 80 70 70 80 80 70 70 80 70 80 80 70 80 80 70 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570500	WU-M-630-S/8-740	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 60 °C 60 °C 40 °C 40 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 85 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C 40 °C 60 °C 60 °C 85 °C 85 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 80 70 80 80 80 70 70 80 70 70 80 80 70 70 80 80 70 70 80 70 80 80 80 70 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570501	WU-M-630-S/8-750	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 60 °C 40 °C 40 °C 85 °C 85 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 40 °C 40 °C 60 °C 85 °C 85 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 80 70 80 80 70 70 70 80 80 80 70 80 70 70 70 80 80 80 70 80 70 80 70 70 70 80 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570513	WU-M-630-S/8-765	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 85 °C 40 °C 60 °C 60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 60 °C 85 °C 40 °C 85 °C 85 °C 40 °C 40 °C 85 °C 60 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 70 80 80 80 70 70 80 70 80 80 70 70 70 80 80 70 80 80 70 70 80 80 80 70 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570712	WU-M-630-S/8-830	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 85 °C 60 °C 60 °C 85 °C 85 °C 40 °C 85 °C 40 °C 60 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 80 70 70 80 70 80 80 70 70 80 70 70 80 80 70 80 70 80 70 80 70 80 70 70 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570713	WU-M-630-S/8-840	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 40 °C 60 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 85 °C 60 °C 40 °C 85 °C 40 °C 60 °C 40 °C 85 °C 60 °C 85 °C 60 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 70 80 80 70 80 80 80 70 70 70 80 80 80 80 70 70 70 80 80 70 70 80 70 80 80 70 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570714	WU-M-630-S/8-850	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 60 °C 85 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 70 80 70 70 70 80 80 70 80 80 80 70 70 70 80 80 70 70 70 80 80 70 70 70 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
570499	WU-M-630-S/8-730	915581	C
570500	WU-M-630-S/8-740	915665	C
570501	WU-M-630-S/8-750	915667	C
570513	WU-M-630-S/8-765	915677	C
570712	WU-M-630-S/8-830	920399	D
570713	WU-M-630-S/8-840	920400	C
570714	WU-M-630-S/8-850	920401	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570499	WU-M-630-S/8-730	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570500	WU-M-630-S/8-740	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570501	WU-M-630-S/8-750	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570513	WU-M-630-S/8-765	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570712	WU-M-630-S/8-830	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570713	WU-M-630-S/8-840	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570714	WU-M-630-S/8-850	8 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570499	WU-M-630-S/8-730	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570500	WU-M-630-S/8-740	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570501	WU-M-630-S/8-750	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570513	WU-M-630-S/8-765	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570712	WU-M-630-S/8-830	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570713	WU-M-630-S/8-840	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip
570714	WU-M-630-S/8-850	8 Stück	WU-M-630_8_Catalogue-graphic.pdf	3D_PCB_WU-M-630_8_incl_VS_Optics.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_Gen.2_8-LEDs_total.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570499	WU-M-630-S/8-730
570500	WU-M-630-S/8-740
570501	WU-M-630-S/8-750
570513	WU-M-630-S/8-765
570712	WU-M-630-S/8-830
570713	WU-M-630-S/8-840
570714	WU-M-630-S/8-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570499	WU-M-630-S/8-730	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570500	WU-M-630-S/8-740	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570501	WU-M-630-S/8-750	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570513	WU-M-630-S/8-765	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570712	WU-M-630-S/8-830	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570713	WU-M-630-S/8-840	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570714	WU-M-630-S/8-850	WU-M-630_8_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Linear Allround 5050 Gen. 2, 12 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
570502	WU-M-630-S/12-730	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570503	WU-M-630-S/12-740	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570504	WU-M-630-S/12-750	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00
570514	WU-M-630-S/12-765	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	kaltweiß	6500 K	120°	IP00
570715	WU-M-630-S/12-830	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570716	WU-M-630-S/12-840	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570717	WU-M-630-S/12-850	12 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570502	WU-M-630-S/12-730	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570503	WU-M-630-S/12-740	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570504	WU-M-630-S/12-750	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570514	WU-M-630-S/12-765	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570715	WU-M-630-S/12-830	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570716	WU-M-630-S/12-840	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W
570717	WU-M-630-S/12-850	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	32 V 32.7 V 33.6 V 34.9 V 36.2 V	11.2 W 16.4 W 23.5 W 36.7 W 50.7 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
570502	WU-M-630-S/12-730	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2095 lm 2930 lm 3970 lm 5680 lm 7280 lm	187 lm/W 179 lm/W 169 lm/W 155 lm/W 144 lm/W	70 70 70 70 70
570503	WU-M-630-S/12-740	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2255 lm 3155 lm 4275 lm 6120 lm 7840 lm	201 lm/W 193 lm/W 182 lm/W 167 lm/W 155 lm/W	70 70 70 70 70
570504	WU-M-630-S/12-750	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2225 lm 3110 lm 4215 lm 6030 lm 7725 lm	198 lm/W 190 lm/W 179 lm/W 164 lm/W 152 lm/W	70 70 70 70 70
570514	WU-M-630-S/12-765	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2150 lm 3005 lm 4075 lm 5830 lm 7470 lm	192 lm/W 184 lm/W 173 lm/W 159 lm/W 147 lm/W	70 70 70 70 70
570715	WU-M-630-S/12-830	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	1965 lm 2750 lm 3725 lm 5330 lm 6830 lm	175 lm/W 168 lm/W 158 lm/W 145 lm/W 135 lm/W	80 80 80 80 80
570716	WU-M-630-S/12-840	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2045 lm 2860 lm 3880 lm 5550 lm 7110 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80
570717	WU-M-630-S/12-850	12 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2045 lm 2860 lm 3880 lm 5550 lm 7110 lm	182 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570502	WU-M-630-S/12-730	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 85 °C 40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 70 80 80 80 70 70 80 70 80 70 80 80 70 70 80 80 70 80 70 70 70 70 80 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570503	WU-M-630-S/12-740	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 60 °C 40 °C 40 °C 60 °C 85 °C 85 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 85 °C 60 °C 60 °C 40 °C 85 °C 40 °C 85 °C 40 °C 60 °C 85 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 70 80 80 70 80 70 70 80 70 80 80 70 80 70 80 80 70 70 70 80 80 70 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570504	WU-M-630-S/12-750	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 40 °C 85 °C 60 °C 85 °C 85 °C 85 °C 40 °C 40 °C 60 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 70 70 80 80 70 70 80 70 80 80 80 70 70 70 80 80 70 70 70 80 80 80 70 80 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570514	WU-M-630-S/12-765	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 85 °C 60 °C 60 °C 40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 40 °C 85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 80 70 70 70 80 70 80 80 70 80 70 70 80 80 70 80 80 70 80 70 70 80 70 80 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570715	WU-M-630-S/12-830	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 85 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 60 °C 60 °C 40 °C 40 °C 85 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 70 70 80 80 80 80 80 70 80 70 70 80 70 80 80 70 70 70 80 70 80 80 70 80 80 70 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570716	WU-M-630-S/12-840	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 40 °C 40 °C 60 °C 85 °C 85 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 80 70 70 70 70 80 80 80 80 70 70 80 70 80 70 70 80 70 80 80 80 70 70 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570717	WU-M-630-S/12-850	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 85 °C 40 °C 60 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	70 70 80 70 80 80 70 70 80 80 80 70 70 80 70 70 80 80 80 80 70 70 70 80 70 70 80 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
570502	WU-M-630-S/12-730	920402	C
570503	WU-M-630-S/12-740	920403	C
570504	WU-M-630-S/12-750	920404	C
570514	WU-M-630-S/12-765	920405	C
570715	WU-M-630-S/12-830	931210	C
570716	WU-M-630-S/12-840	920406	C
570717	WU-M-630-S/12-850	920412	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570502	WU-M-630-S/12-730	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570503	WU-M-630-S/12-740	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570504	WU-M-630-S/12-750	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570514	WU-M-630-S/12-765	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570715	WU-M-630-S/12-830	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570716	WU-M-630-S/12-840	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570717	WU-M-630-S/12-850	12 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570502	WU-M-630-S/12-730	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570503	WU-M-630-S/12-740	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570504	WU-M-630-S/12-750	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570514	WU-M-630-S/12-765	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570715	WU-M-630-S/12-830	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570716	WU-M-630-S/12-840	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip
570717	WU-M-630-S/12-850	12 Stück	WU-M-630_12_Catalogue-graphic.pdf	3D_PCB_WU-M-630_12_incl_VS_Optics.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_Gen.2_12-LEDs_total.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570502	WU-M-630-S/12-730
570503	WU-M-630-S/12-740
570504	WU-M-630-S/12-750
570514	WU-M-630-S/12-765
570715	WU-M-630-S/12-830
570716	WU-M-630-S/12-840
570717	WU-M-630-S/12-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570502	WU-M-630-S/12-730	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570503	WU-M-630-S/12-740	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570504	WU-M-630-S/12-750	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570514	WU-M-630-S/12-765	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570715	WU-M-630-S/12-830	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570716	WU-M-630-S/12-840	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570717	WU-M-630-S/12-850	WU-M-630_12_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Linear Allround 5050 Gen. 2, 16 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
570505	WU-M-630-S/16-730	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570506	WU-M-630-S/16-740	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570507	WU-M-630-S/16-750	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00
570515	WU-M-630-S/16-765	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	kaltweiß	6500 K	120°	IP00
570718	WU-M-630-S/16-830	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	warmweiß	3000 K	120°	IP00
570719	WU-M-630-S/16-840	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	neutralweiß	4000 K	120°	IP00
570720	WU-M-630-S/16-850	16 Stück	LED-Linear_Allround_5050_WU-M-630_Gen-2_DE.pdf	223 mm	49.5 mm	5 mm	SMD	kaltweiß	5000 K	120°	IP00

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
570505	WU-M-630-S/16-730	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570506	WU-M-630-S/16-740	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570507	WU-M-630-S/16-750	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570515	WU-M-630-S/16-765	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570718	WU-M-630-S/16-830	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570719	WU-M-630-S/16-840	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W
570720	WU-M-630-S/16-850	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	42.7 V 43.6 V 44.8 V 46.6 V 48.3 V	15 W 21.8 W 31.3 W 48.9 W 67.6 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
570505	WU-M-630-S/16-730	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2795 lm 3905 lm 5295 lm 7575 lm 9705 lm	187 lm/W 179 lm/W 169 lm/W 155 lm/W 144 lm/W	70 70 70 70 70
570506	WU-M-630-S/16-740	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	3005 lm 4205 lm 5700 lm 8155 lm 10450 lm	201 lm/W 193 lm/W 182 lm/W 167 lm/W 155 lm/W	70 70 70 70 70
570507	WU-M-630-S/16-750	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2965 lm 4145 lm 5620 lm 8040 lm 10305 lm	198 lm/W 190 lm/W 179 lm/W 164 lm/W 152 lm/W	70 70 70 70 70
570515	WU-M-630-S/16-765	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2865 lm 4010 lm 5430 lm 7770 lm 9960 lm	192 lm/W 184 lm/W 173 lm/W 159 lm/W 147 lm/W	70 70 70 70 70
570718	WU-M-630-S/16-830	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2620 lm 3665 lm 4970 lm 7110 lm 8110 lm	175 lm/W 168 lm/W 159 lm/W 145 lm/W 135 lm/W	80 80 80 80 80
570719	WU-M-630-S/16-840	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2730 lm 3815 lm 5170 lm 7400 lm 9480 lm	183 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80
570720	WU-M-630-S/16-850	16 Stück	350 mA 500 mA 700 mA 1050 mA 1400 mA	2730 lm 3815 lm 5170 lm 7400 lm 9480 lm	183 lm/W 175 lm/W 165 lm/W 151 lm/W 140 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
570505	WU-M-630-S/16-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 40 °C 85 °C 85 °C 60 °C 60 °C 60 °C 40 °C 85 °C 85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 40 °C 85 °C 40 °C 60 °C 60 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 80 70 80 80 70 80 70 80 70 80 80 80 70 70 70 70 80 80 80 70 70 80 70 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570506	WU-M-630-S/16-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 80 70 70 70 80 70 80 80 70 70 80 70 70 80 70 80 80 70 70 80 70 80 80 70 70 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570507	WU-M-630-S/16-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 85 °C 85 °C 60 °C 40 °C 60 °C 40 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 80 70 80 70 70 80 80 70 80 70 70 80 80 70 70 80 70 80 80 70 70 80 80 70 80 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570515	WU-M-630-S/16-765	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	40 °C 40 °C 85 °C 85 °C 60 °C 60 °C 60 °C 60 °C 40 °C 85 °C 40 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 80 80 70 80 70 80 80 70 70 70 70 70 80 80 80 80 80 80 70 70 70 80 70 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570718	WU-M-630-S/16-830	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 60 °C 85 °C 85 °C 40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 85 °C 85 °C 60 °C 60 °C 40 °C 40 °C 60 °C 60 °C 40 °C 85 °C 85 °C 40 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 80 80 70 80 70 80 70 80 70 80 70 70 80 70 80 80 70 80 70 70 80 70 80 80 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570719	WU-M-630-S/16-840	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 40 °C 60 °C 85 °C 85 °C 40 °C 40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 85 °C 60 °C 40 °C 85 °C 40 °C 60 °C 60 °C 85 °C 40 °C 40 °C 85 °C 60 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 70 70 80 70 80 70 80 70 70 80 80 70 70 80 80 70 80 80 80 70 70 80 70 80 80 80 70 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570720	WU-M-630-S/16-850	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 60 °C 40 °C 40 °C 85 °C 40 °C 85 °C 40 °C 60 °C 60 °C 85 °C 40 °C 40 °C 60 °C 60 °C 85 °C 85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 85 °C 40 °C 40 °C 85 °C 60 °C 60 °C 85 °C	54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std. 54000 Std.	80 80 70 80 70 70 80 80 70 80 70 70 80 70 70 80 80 70 80 80 70 70 70 80 80 70 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
570505	WU-M-630-S/16-730	920415	C
570506	WU-M-630-S/16-740	920416	C
570507	WU-M-630-S/16-750	920420	C
570515	WU-M-630-S/16-765	920421	C
570718	WU-M-630-S/16-830	920422	D
570719	WU-M-630-S/16-840	920425	C
570720	WU-M-630-S/16-850	920427	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
570505	WU-M-630-S/16-730	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570506	WU-M-630-S/16-740	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570507	WU-M-630-S/16-750	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570515	WU-M-630-S/16-765	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570718	WU-M-630-S/16-830	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570719	WU-M-630-S/16-840	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf
570720	WU-M-630-S/16-850	16 Stück	EC Declaration of Conformity Module LED Linear Allround 5050 Gen.x (WU-M-630_631-yzz).pdf	200721 VDE_CERTIFICATE_0040051301_ORDER_275211_9832342.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
570505	WU-M-630-S/16-730	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570506	WU-M-630-S/16-740	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570507	WU-M-630-S/16-750	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570515	WU-M-630-S/16-765	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570718	WU-M-630-S/16-830	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570719	WU-M-630-S/16-840	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip
570720	WU-M-630-S/16-850	16 Stück	WU-M-630_16_Catalogue-graphic.pdf	3D_PCB_WU-M-630_16_incl_VS_Optics.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_Gen.2_16-LEDs_total.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
570505	WU-M-630-S/16-730
570506	WU-M-630-S/16-740
570507	WU-M-630-S/16-750
570515	WU-M-630-S/16-765
570718	WU-M-630-S/16-830
570719	WU-M-630-S/16-840
570720	WU-M-630-S/16-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
570505	WU-M-630-S/16-730	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570506	WU-M-630-S/16-740	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570507	WU-M-630-S/16-750	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570515	WU-M-630-S/16-765	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570718	WU-M-630-S/16-830	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570719	WU-M-630-S/16-840	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
570720	WU-M-630-S/16-850	WU-M-630_16_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

Kontakt

Newsletter

LED Linear Allround 5050 Gen. 2

LED-Einbaumodule für die Straßenbeleuchtung

Produktvorteile

Wählen Sie eine Variante:

LED Linear Allround 5050 Gen. 2, 4 LEDs

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Linear Allround 5050 Gen. 2, 8 LEDs

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Linear Allround 5050 Gen. 2, 12 LEDs

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Linear Allround 5050 Gen. 2, 16 LEDs

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

Kontakt

Newsletter

CREE

Nichia

Ergänzende Sekundäroptiken
