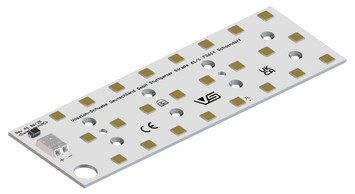

LED Linear Allround SMD 5050 3R - Z19

LED-Module für die Straßenbeleuchtung

Die Allround 5050 3R - Z19 Module bieten einen höchst flexiblen, modularen Systemansatz für die LED-Straßenbeleuchtung mit einer Vielzahl an Möglichkeiten der optischen Differenzierbarkeit mittels chip-optimierter VS-Optiken und außergewöhnlicher Leistungsfähigkeit. In Kombination mit IP67-Optiken von VS stellt dies eine perfekte Lösung für die anspruchsvollen externen Umgebungen dar.

Produktvorteile

ENEC geprüft
Geringe Farbtoleranz: 5-fach MacAdam
In verschiedenen Farbtemperaturen erhältlich
Kombinierbar mit VS Optiken
Mit qualitativ hochwertigen LEDs
Produktgarantie: 5 Jahre
Sehr geringer thermischer Widerstand

Effizienz: bis zu 226 lm/W

Lange Lebensdauer: bis zu 102.000 Std.

Wählen Sie eine Variante:

LED Linear Allround SMD 5050 3R - Z19, 24 LEDs

LED Linear Allround SMD 5050 3R - Z19, 24 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	warmweiß	2200 K
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	warmweiß	3000 K
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	neutralweiß	4000 K
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	kaltweiß	5000 K
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	warmweiß	3000 K
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	neutralweiß	4000 K
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	warmweiß	1800 K
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	warmweiß	2700 K
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	kaltweiß	6500 K
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück	LED-Linear_Allround_5050-3R-Z19_DE.pdf	148 mm	47 mm	5.1 mm	SMD	kaltweiß	5000 K

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	42.6 V 43.1 V 43.8 V 44.8 V 45.2 V	14.9 W 21.6 W 30.7 W 47.1 W 54.3 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	2815 lm 3955 lm 5400 lm 7775 lm 8745 lm	189 lm/W 183 lm/W 176 lm/W 165 lm/W 161 lm/W	70 70 70 70 70
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3215 lm 4520 lm 6170 lm 8885 lm 9985 lm	216 lm/W 210 lm/W 201 lm/W 189 lm/W 184 lm/W	70 70 70 70 70
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3360 lm 4725 lm 6445 lm 9280 lm 10435 lm	226 lm/W 219 lm/W 210 lm/W 197 lm/W 192 lm/W	70 70 70 70 70
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3355 lm 4715 lm 6440 lm 9270 lm 10420 lm	225 lm/W 219 lm/W 210 lm/W 197 lm/W 192 lm/W	70 70 70 70 70
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	2845 lm 4005 lm 5465 lm 7865 lm 8845 lm	191 lm/W 186 lm/W 178 lm/W 167 lm/W 163 lm/W	80 80 80 80 80
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3070 lm 4315 lm 5895 lm 8485 lm 9540 lm	206 lm/W 200 lm/W 192 lm/W 180 lm/W 176 lm/W	80 80 80 80 80
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	2310 lm 3245 lm 4430 lm 6375 lm 7170 lm	155 lm/W 150 lm/W 144 lm/W 135 lm/W 132 lm/W	70 70 70 70 70
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3125 lm 4395 lm 6000 lm 8640 lm 9710 lm	210 lm/W 204 lm/W 196 lm/W 184 lm/W 179 lm/W	70 70 70 70 70
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3025 lm 4250 lm 5805 lm 8355 lm 9395 lm	203 lm/W 197 lm/W 189 lm/W 178 lm/W 173 lm/W	80 80 80 80 80
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück	350 mA 500 mA 700 mA 1050 mA 1200 mA	3060 lm 4305 lm 5875 lm 8460 lm 9510 lm	206 lm/W 200 lm/W 192 lm/W 180 lm/W 175 lm/W	80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	70 °C 60 °C 60 °C 85 °C 70 °C 85 °C 60 °C 85 °C 70 °C 85 °C 60 °C 70 °C 70 °C 85 °C 70 °C 85 °C 60 °C 60 °C 70 °C 85 °C 85 °C 60 °C 60 °C 85 °C 70 °C 70 °C 60 °C 65 °C 60 °C 60 °C 70 °C 85 °C 85 °C 70 °C 85 °C 60 °C 70 °C 60 °C 85 °C 85 °C 60 °C 85 °C 60 °C 70 °C 70 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 88000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std.	70 80 70 70 80 90 90 80 90 70 70 70 80 90 90 80 90 80 80 90 80 80 90 70 70 90 70 70 80 70 70 70 90 80 80 90 90 80 70 80 90 90 70 90 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	85 °C 70 °C 60 °C 60 °C 60 °C 70 °C 85 °C 70 °C 85 °C 85 °C 70 °C 60 °C 70 °C 70 °C 60 °C 85 °C 60 °C 85 °C 85 °C 70 °C 60 °C 60 °C 70 °C 70 °C 85 °C 60 °C 85 °C 60 °C 65 °C 85 °C 85 °C 60 °C 70 °C 70 °C 60 °C 85 °C 70 °C 85 °C 70 °C 85 °C 60 °C 85 °C 70 °C 60 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 88000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std.	70 70 90 70 80 80 80 90 90 90 80 90 70 90 80 80 70 70 70 70 70 90 90 80 80 80 90 70 70 70 90 90 80 70 80 80 90 70 80 80 90 90 90 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	70 °C 70 °C 60 °C 85 °C 60 °C 85 °C 60 °C 85 °C 70 °C 85 °C 70 °C 60 °C 85 °C 60 °C 60 °C 85 °C 70 °C 70 °C 85 °C 70 °C 85 °C 60 °C 60 °C 70 °C 60 °C 85 °C 70 °C 70 °C 85 °C 60 °C 60 °C 85 °C 85 °C 60 °C 70 °C 70 °C 65 °C 60 °C 60 °C 85 °C 70 °C 70 °C 85 °C 85 °C 60 °C 70 °C	102000 Std. 99000 Std. 102000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 75000 Std. 102000 Std. 102000 Std.	70 90 70 90 80 80 90 70 80 70 80 90 90 70 80 80 90 70 70 90 80 80 70 70 90 90 80 90 80 90 80 90 70 70 80 70 70 70 90 80 80 90 70 90 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	85 °C 70 °C 60 °C 60 °C 70 °C 60 °C 70 °C 85 °C 85 °C 85 °C 70 °C 85 °C 60 °C 85 °C 70 °C 60 °C 70 °C 60 °C 70 °C 60 °C 85 °C 85 °C 60 °C 70 °C 70 °C 85 °C 60 °C 65 °C 60 °C 85 °C 70 °C 60 °C 70 °C 85 °C 85 °C 60 °C 70 °C 70 °C 85 °C 70 °C 85 °C 60 °C 60 °C 85 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 75000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std.	70 80 70 90 90 80 70 90 80 70 80 90 70 80 70 90 90 80 80 90 70 90 70 90 70 80 80 70 70 80 70 80 90 70 90 90 80 70 70 90 90 70 90 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	85 °C 70 °C 85 °C 60 °C 70 °C 85 °C 70 °C 60 °C 60 °C 60 °C 70 °C 70 °C 60 °C 70 °C 85 °C 85 °C 85 °C 60 °C 60 °C 60 °C 70 °C 60 °C 85 °C 85 °C 85 °C 70 °C 70 °C 70 °C 60 °C 85 °C 85 °C 85 °C 60 °C 60 °C 70 °C 70 °C 60 °C 85 °C 60 °C 70 °C 85 °C 60 °C 85 °C 70 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std. 102000 Std. 97000 Std.	70 80 80 70 90 90 70 80 90 70 70 90 90 80 80 90 70 80 80 90 90 70 80 90 70 70 80 70 70 80 70 90 80 90 90 80 70 80 80 80 70 90 90 70 90	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	85 °C 60 °C 85 °C 70 °C 70 °C 70 °C 85 °C 60 °C 60 °C 85 °C 70 °C 85 °C 60 °C 60 °C 60 °C 70 °C 85 °C 70 °C 60 °C 70 °C 85 °C 70 °C 60 °C 85 °C 85 °C 60 °C 70 °C 70 °C 85 °C 85 °C 85 °C 70 °C 70 °C 60 °C 60 °C 60 °C 60 °C 70 °C 85 °C 60 °C 70 °C 85 °C 60 °C 85 °C 70 °C	88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std. 102000 Std. 102000 Std. 102000 Std.	90 80 80 70 80 90 70 90 70 70 70 90 90 70 80 80 80 90 80 80 70 90 70 90 80 90 70 70 70 90 80 80 90 70 90 80 70 90 80 90 80 90 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	85 °C 70 °C 85 °C 60 °C 85 °C 60 °C 70 °C 60 °C 70 °C 70 °C 60 °C 85 °C 85 °C 70 °C 60 °C 85 °C 70 °C 60 °C 70 °C 70 °C 85 °C 85 °C 70 °C 85 °C 60 °C 60 °C 60 °C 70 °C 65 °C 85 °C 60 °C 60 °C 85 °C 85 °C 60 °C 70 °C 70 °C 60 °C 70 °C 60 °C 70 °C 70 °C 85 °C 85 °C 60 °C 85 °C	88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 75000 Std. 102000 Std. 102000 Std. 102000 Std.	90 70 70 80 80 90 90 70 80 90 70 90 80 70 80 70 80 90 90 80 80 90 70 70 80 90 70 70 70 70 70 90 80 90 80 80 90 80 80 70 70 90 90 80 90 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	70 °C 70 °C 85 °C 60 °C 60 °C 85 °C 60 °C 70 °C 85 °C 60 °C 85 °C 70 °C 85 °C 70 °C 85 °C 70 °C 60 °C 60 °C 70 °C 70 °C 70 °C 85 °C 60 °C 60 °C 85 °C 60 °C 85 °C 60 °C 65 °C 70 °C 70 °C 85 °C 60 °C 85 °C 60 °C 70 °C 85 °C 60 °C 85 °C 70 °C 60 °C 70 °C 60 °C 70 °C 85 °C 85 °C	102000 Std. 99000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 81000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std.	70 90 90 70 80 80 90 80 70 80 90 70 80 90 70 80 90 70 90 70 80 80 80 90 70 70 90 90 70 90 70 70 80 90 70 80 80 90 80 90 80 80 70 70 70 90	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	70 °C 85 °C 85 °C 70 °C 85 °C 60 °C 60 °C 70 °C 60 °C 60 °C 60 °C 70 °C 85 °C 85 °C 85 °C 70 °C 60 °C 70 °C 70 °C 60 °C 85 °C 85 °C 60 °C 70 °C 70 °C 60 °C 85 °C 70 °C 85 °C 85 °C 85 °C 70 °C 60 °C 60 °C 60 °C 70 °C 70 °C 70 °C 85 °C 85 °C 60 °C 60 °C 60 °C 70 °C 85 °C	102000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 81000 Std. 97000 Std. 77000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std. 75000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std.	80 90 80 70 70 80 90 90 70 80 90 70 90 80 70 90 70 80 70 80 70 80 90 90 80 70 90 90 90 80 70 80 70 80 90 70 70 90 90 70 70 90 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 500 mA 700 mA 1050 mA 1200 mA	70 °C 85 °C 70 °C 85 °C 60 °C 60 °C 60 °C 85 °C 70 °C 60 °C 85 °C 85 °C 70 °C 70 °C 70 °C 60 °C 60 °C 85 °C 85 °C 70 °C 70 °C 60 °C 85 °C 70 °C 60 °C 85 °C 60 °C 85 °C 60 °C 60 °C 70 °C 70 °C 85 °C 85 °C 60 °C 70 °C 85 °C 70 °C 70 °C 60 °C 85 °C 60 °C 85 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 88000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 99000 Std. 102000 Std. 102000 Std. 102000 Std. 84000 Std. 81000 Std. 102000 Std. 98000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 77000 Std. 102000 Std. 97000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 75000 Std. 102000 Std. 102000 Std. 102000 Std. 97000 Std.	70 80 80 90 70 80 90 70 90 90 80 70 70 90 80 70 80 90 90 70 90 80 70 80 90 80 70 80 90 70 70 80 70 90 80 90 80 70 80 80 90 70 70 90 90	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück	EU-Declaration-of-Conformity_Module_LED-Linear-Allround-SMD (MSP SC 3R-Z19-5050).pdf	VDE_CERTIFICATE_0040060820_ORDER_329232_12992502.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
573826	MSP SC 3R/Z19/5050 T/24/722 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573829	MSP SC 3R/Z19/5050 T/24/730 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573830	MSP SC 3R/Z19/5050 T/24/740 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573831	MSP SC 3R/Z19/5050 T/24/750 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573832	MSP SC 3R/Z19/5050 T/24/830 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573833	MSP SC 3R/Z19/5050 T/24/840 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573881	MSP SC 3R/Z19/5050 T/24/718 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573882	MSP SC 3R/Z19/5050 T/24/727 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573883	MSP SC 3R/Z19/5050 T/24/865 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip
573888	MSP SC 3R/Z19/5050 T/24/850 G1	24 Stück	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	3D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.zip

ldt und ies Daten
LDC_LED_Linear_Allround_5050_3R_G1_Z19_CompactOptics3x8.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573826	MSP SC 3R/Z19/5050 T/24/722 G1
573829	MSP SC 3R/Z19/5050 T/24/730 G1
573830	MSP SC 3R/Z19/5050 T/24/740 G1
573831	MSP SC 3R/Z19/5050 T/24/750 G1
573832	MSP SC 3R/Z19/5050 T/24/830 G1
573833	MSP SC 3R/Z19/5050 T/24/840 G1
573881	MSP SC 3R/Z19/5050 T/24/718 G1
573882	MSP SC 3R/Z19/5050 T/24/727 G1
573883	MSP SC 3R/Z19/5050 T/24/865 G1
573888	MSP SC 3R/Z19/5050 T/24/850 G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573826	MSP SC 3R/Z19/5050 T/24/722 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573829	MSP SC 3R/Z19/5050 T/24/730 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573830	MSP SC 3R/Z19/5050 T/24/740 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10
573831	MSP SC 3R/Z19/5050 T/24/750 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573832	MSP SC 3R/Z19/5050 T/24/830 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573833	MSP SC 3R/Z19/5050 T/24/840 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573881	MSP SC 3R/Z19/5050 T/24/718 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573882	MSP SC 3R/Z19/5050 T/24/727 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573883	MSP SC 3R/Z19/5050 T/24/865 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
573888	MSP SC 3R/Z19/5050 T/24/850 G1	2D_MSP_SC_3R-Z19-5050_T-24-yzz_G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
