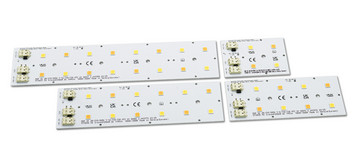

LED Linear Allround SMD 5050 TW

LED-Module für die Straßenbeleuchtung

Die Allround 5050 TW Module bieten einen höchst flexiblen, modularen Systemansatz für die LED-Straßenbeleuchtung mit einer Vielzahl an Möglichkeiten der optischen Differenzierbarkeit mittels chip-optimierter VS-Optiken und außergewöhnlicher Leistungsfähigkeit. Vier verschiedenen Formfaktoren (4, 8, 12 oder 16 LEDs) sind diese LED-Module in verschiedenen Lichtfarben in CRI70 bzw. CRI80 erhältlich.

Produktvorteile

ENEC geprüft
Geringe Farbtoleranz: 5-fach MacAdam
In verschiedenen Farbtemperaturen erhältlich
In verschiedenen Längen verfügbar
Kombinierbar mit VS Optiken
Mit qualitativ hochwertigen LEDs
Produktgarantie: 5 Jahre
Sehr geringer thermischer Widerstand

Effizienz: bis zu 199 lm/W

Lange Lebensdauer: bis zu 102.000 Std.

Wählen Sie eine Variante:

LED Linear Allround SMD 5050 TW, 4 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	Tuneable White	1800 K	3000 K	2	116°
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	70.6 mm	49.5 mm	5 mm	SMD	Tuneable White	2200 K	4000 K	2	116°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	11 V 11 V 11.2 V 11.2 V 11.5 V 11.5 V 11.9 V 11.9 V	2.7 W 2.7 W 3.9 W 3.9 W 5.8 W 5.8 W 8.3 W 8.3 W
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück	warmweiß neutralweiß neutralweiß warmweiß neutralweiß warmweiß neutralweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	11 V 11 V 11.2 V 11.2 V 11.5 V 11.5 V 11.9 V 11.9 V	2.7 W 2.7 W 3.9 W 3.9 W 5.8 W 5.8 W 8.3 W 8.3 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	545 lm 395 lm 530 lm 740 lm 1010 lm 725 lm 955 lm 1330 lm	199 lm/W 143 lm/W 135 lm/W 189 lm/W 175 lm/W 126 lm/W 115 lm/W 160 lm/W	70 70 70 70 70 70 70 70
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück	neutralweiß warmweiß warmweiß neutralweiß warmweiß neutralweiß warmweiß neutralweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	525 lm 410 lm 550 lm 705 lm 750 lm 960 lm 990 lm 1270 lm	190 lm/W 149 lm/W 141 lm/W 180 lm/W 131 lm/W 167 lm/W 119 lm/W 153 lm/W	80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	80 °C 70 °C 60 °C 65 °C 80 °C 60 °C 70 °C 70 °C 80 °C 60 °C 60 °C 70 °C 80 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	60 °C 70 °C 80 °C 65 °C 60 °C 80 °C 70 °C 80 °C 60 °C 70 °C 80 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	N/A	D
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	2722186	D

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	4 Stück	2D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.zip
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	4 Stück	2D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.zip

ldt und ies Daten
LDC_CompactOptics2x2_LedLinearAllroundSMD5050_Gen4.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573834	MSP SC 2R/Z15/5050 T/4/718/730 NTC G1	2D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10
573893	MSP SC 2R/Z15/5050 T/4/822/840 NTC G1	2D_MSP_SC_2R-Z15-5050_T-4-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10

LED Linear Allround SMD 5050 TW, 8 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	Tuneable White	1800 K	3000 K	2	116°
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	121.4 mm	49.5 mm	5 mm	SMD	Tuneable White	2200 K	4000 K	2	116°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	22 V 22 V 22.4 V 22.4 V 23 V 23 V 23.7 V 23.7 V	5.5 W 5.5 W 7.8 W 7.8 W 11.5 W 11.5 W 16.6 W 16.6 W
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück	warmweiß neutralweiß neutralweiß warmweiß warmweiß neutralweiß warmweiß neutralweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	22 V 22 V 22.4 V 22.4 V 23 V 23 V 23.7 V 23.7 V	5.5 W 5.5 W 7.8 W 7.8 W 11.5 W 11.5 W 16.6 W 16.6 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	785 lm 1095 lm 1480 lm 1065 lm 1445 lm 2015 lm 1910 lm 2660 lm	143 lm/W 199 lm/W 189 lm/W 135 lm/W 126 lm/W 175 lm/W 115 lm/W 160 lm/W	70 70 70 70 70 70 70 70
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück	warmweiß neutralweiß neutralweiß warmweiß warmweiß neutralweiß neutralweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	815 lm 1045 lm 1415 lm 1105 lm 1500 lm 1925 lm 2540 lm 1980 lm	149 lm/W 190 lm/W 180 lm/W 141 lm/W 131 lm/W 167 lm/W 153 lm/W 119 lm/W	80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	80 °C 65 °C 60 °C 70 °C 80 °C 70 °C 60 °C 60 °C 70 °C 80 °C 70 °C 80 °C 60 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 70 80 80 80 80 80 80 80 80 80 80 80	10 50 10 10 10 10 10 10 10 10 10 10 10
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	70 °C 60 °C 80 °C 65 °C 60 °C 70 °C 80 °C 80 °C 70 °C 60 °C 80 °C 70 °C 60 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	N/A	E
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	2716116	D

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	8 Stück	2D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.zip
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	8 Stück	2D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.zip

ldt und ies Daten
LDC_CompactOptics2x2_LedLinearAllroundSMD5050_Gen4.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573835	MSP SC 2R/Z15/5050 T/8/718/730 NTC G1	2D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.pdf	10 50 10 10 10 10 10 10 10 10 10 10 10
573894	MSP SC 2R/Z15/5050 T/8/822/840 NTC G1	2D_MSP_SC_2R-Z15-5050_T-8-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10

LED Linear Allround SMD 5050 TW, 12 LEDs

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	Tuneable White	1800 K	3000 K	2	116°
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück	LED-Linear_Allround_5050_TW_Z15_DE.pdf	172.2 mm	49.5 mm	5 mm	SMD	Tuneable White	2200 K	4000 K	2	116°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	33 V 33 V 33.6 V 33.6 V 34.5 V 34.5 V 35.6 V 35.6 V	8.2 W 8.2 W 11.8 W 11.8 W 17.3 W 17.3 W 24.9 W 24.9 W
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück	warmweiß neutralweiß warmweiß neutralweiß warmweiß neutralweiß warmweiß neutralweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	33 V 33 V 33.6 V 33.6 V 34.5 V 34.5 V 35.6 V 35.6 V	8.2 W 8.2 W 11.8 W 11.8 W 17.3 W 17.3 W 24.9 W 24.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1640 lm 1180 lm 1595 lm 2220 lm 3025 lm 2170 lm 2865 lm 3990 lm	199 lm/W 143 lm/W 135 lm/W 189 lm/W 175 lm/W 126 lm/W 115 lm/W 160 lm/W	70 70 70 70 70 70 70 70
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück	warmweiß neutralweiß warmweiß neutralweiß neutralweiß warmweiß warmweiß neutralweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1225 lm 1570 lm 1655 lm 2120 lm 2885 lm 2255 lm 2975 lm 3810 lm	149 lm/W 190 lm/W 141 lm/W 180 lm/W 167 lm/W 131 lm/W 119 lm/W 153 lm/W	80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	60 °C 70 °C 80 °C 65 °C 80 °C 60 °C 70 °C 80 °C 60 °C 70 °C 80 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	60 °C 80 °C 70 °C 65 °C 60 °C 70 °C 80 °C 70 °C 80 °C 60 °C 80 °C 60 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	N/A	E
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	2716117	D

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	12 Stück	2D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.zip
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	12 Stück	2D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.zip

ldt und ies Daten
LDC_CompactOptics2x2_LedLinearAllroundSMD5050_Gen4.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573836	MSP SC 2R/Z15/5050 T/12/718/730 NTC G1	2D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10
573895	MSP SC 2R/Z15/5050 T/12/822/840 NTC G1	2D_MSP_SC_2R-Z15-5050_T-12-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10

LED Linear Allround SMD 5050 TW, 16 LEDs

Allgemeine Daten

Best.-Nr.	Typ	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	LED-Linear_Allround_5050_TW_Z15_DE.pdf	223 mm	49.5 mm	5 mm	SMD	Tuneable White	1800 K	3000 K	2	116°
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	LED-Linear_Allround_5050_TW_Z15_DE.pdf	223 mm	49.5 mm	5 mm	SMD	Tuneable White	2200 K	4000 K	2	116°

Elektrische Betriebsdaten

Best.-Nr.	Typ	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	44 V 44 V 44.8 V 44.8 V 46 V 46 V 47.5 V 47.5 V	11 W 11 W 15.7 W 15.7 W 23 W 23 W 33.2 W 33.2 W
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	neutralweiß warmweiß neutralweiß warmweiß neutralweiß warmweiß neutralweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	44 V 44 V 44.8 V 44.8 V 46 V 46 V 47.5 V 47.5 V	11 W 11 W 15.7 W 15.7 W 23 W 23 W 33.2 W 33.2 W

Optische Betriebsdaten

Best.-Nr.	Typ	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1570 lm 2190 lm 2125 lm 2960 lm 2895 lm 4030 lm 3820 lm 5320 lm	143 lm/W 199 lm/W 135 lm/W 189 lm/W 126 lm/W 175 lm/W 115 lm/W 160 lm/W	70 70 70 70 70 70 70 70
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	warmweiß neutralweiß warmweiß neutralweiß neutralweiß warmweiß neutralweiß warmweiß	250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 700 mA 700 mA	1630 lm 2090 lm 2205 lm 2830 lm 3850 lm 3005 lm 5080 lm 3965 lm	149 lm/W 190 lm/W 141 lm/W 180 lm/W 167 lm/W 131 lm/W 153 lm/W 119 lm/W	80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	60 °C 80 °C 70 °C 65 °C 70 °C 60 °C 80 °C 80 °C 60 °C 70 °C 70 °C 60 °C 80 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
250 mA 350 mA 500 mA 600 mA	70 °C 80 °C 60 °C 65 °C 80 °C 60 °C 70 °C 80 °C 60 °C 70 °C 60 °C 80 °C 70 °C	102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 102000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std. 47000 Std.	80 80 80 70 80 80 80 80 80 80 80 80 80	10 10 10 50 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	N/A	E
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	2716123	D

Best.-Nr.	Typ	EU-Konformitätserklärung	ENEC-Zertifikat
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	EU Declaration of Conformity Module LED Linear Allround SMD 5050 TW.pdf	VDE_CERTIFICATE_0040060810_ORDER_329340_12991560.pdf

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	2D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.zip
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	2D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.pdf	3D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.zip

ldt und ies Daten
LDC_CompactOptics2x2_LedLinearAllroundSMD5050_Gen4.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573837	MSP SC 2R/Z15/5050 T/16/718/730 NTC G1	2D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10
573896	MSP SC 2R/Z15/5050 T/16/822/840 NTC G1	2D_MSP_SC_2R-Z15-5050_T-16-yzz-yzz_NTC_G1.pdf	10 10 10 50 10 10 10 10 10 10 10 10 10
