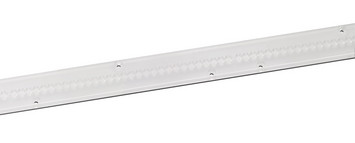

Lineare Optiken 1R für SMD W4


Lineare 1-reihige Optiken für LED Line SMD W4 Module

Die Optiken aus hochwertigen PMMA bieten aufgrund verschiedener Lichtverteilungen, welche in der Länge 280 mm und teilweise zusätzlich in der Länge 560 mm verfügbar sind, vielfältige Möglichkeiten zum Einsatz in den Anwendungsfeldern der Büro-, Shop-, Gang- und Regalbeleuchtung. Für die Erzeugung längerer Modulketten können mehrere Optiken aneinandergereiht werden.

Produktvorteile

  • Excellentes blendefreies Optik-Design
  • UV-beständig
  • Varianten mit Endkappen verfügbar, für Leuchten-Schutzart IP40
  • Varianten mit UGR optimierter Lichtverteilung verfügbar
  • Zhaga-konformes Befestigungsmaß
  • Optische Effizienz: bis zu 95 %

Wählen Sie eine Variante:

Lineare Optiken 1R für SMD W4 60 Einzellinsen 560 mm IP20/40

Best.-Nr. Typ Lichtverteilung Lichtverteilung Familien-Datenblatt Lichtdurchlässigkeit Oberflächenbeschaffenheit Länge Breite Höhe LED-Technologie
562984 98850 Standard klar matt 560 mm 43 mm 9.5 mm SMD
562985 98850 Diffuse 100° diffus matt 560 mm 43 mm 9.5 mm SMD
563524 98851 Retail SYM 1 klar Mikrostruktur 560 mm 43 mm 9.5 mm SMD
Best.-Nr. Typ Lichtverteilung
562984 98850 Standard
562985 98850 Diffuse 100°
563524 98851 Retail SYM 1
Best.-Nr. Typ Lichtverteilung 2D-Zeichnungen
562984 98850
562985 98850
563524 98851
Best.-Nr. Typ Lichtverteilung
562984 98850
562985 98850
563524 98851
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
562984 98850
562985 98850
563524 98851
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
562984 98850
562985 98850
563524 98851

Lineare Optiken 1R für SMD W4 30 Einzellinsen 280 mm IP20/40

Best.-Nr. Typ Lichtverteilung Lichtverteilung Familien-Datenblatt Lichtdurchlässigkeit Oberflächenbeschaffenheit Länge Breite Höhe LED-Technologie
555437 98810 Standard klar matt 280 mm 43 mm 9.5 mm SMD
555438 98811 Retail SYM 1 klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD
555439 98812 Retail ASYM klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD
560570 98813 Wide 90° klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD
560571 98814 Narrow 30° klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD
560573 98816 Medium 60° klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD
559972 98810 Diffuse 100° diffus matt 280 mm 43 mm 9.5 mm SMD
563598 98817 High Rack klar Mikrostruktur 280 mm 43 mm 9.5 mm SMD

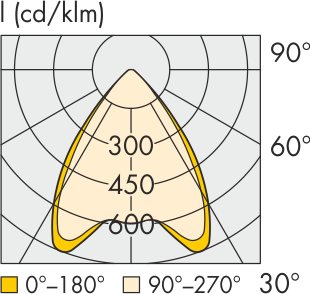

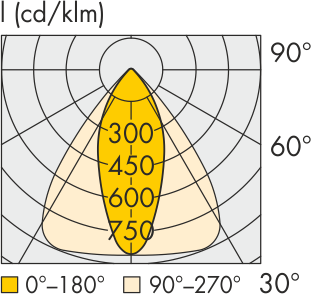

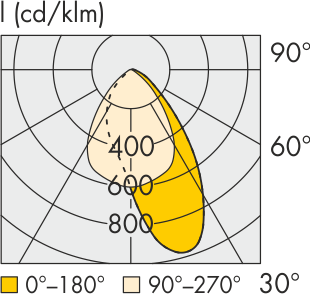

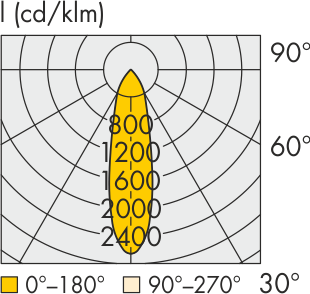

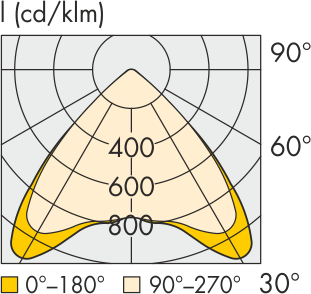

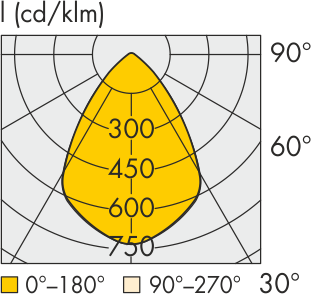

Best.-Nr. Typ Lichtverteilung
555437 98810 Standard
555438 98811 Retail SYM 1
555439 98812 Retail ASYM
560570 98813 Wide 90°
560571 98814 Narrow 30°
560573 98816 Medium 60°
559972 98810 Diffuse 100°
563598 98817 High Rack
Best.-Nr. Typ Lichtverteilung ldt und ies Daten
555437 98810
555438 98811
555439 98812
560570 98813
560571 98814
560573 98816
559972 98810
563598 98817
Best.-Nr. Typ Lichtverteilung
555437 98810
555438 98811
555439 98812
560570 98813
560571 98814
560573 98816
559972 98810
563598 98817
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
555437 98810
555438 98811
555439 98812
560570 98813
560571 98814
560573 98816
559972 98810
563598 98817
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
555437 98810
555438 98811
555439 98812
560570 98813
560571 98814
560573 98816
559972 98810
563598 98817
