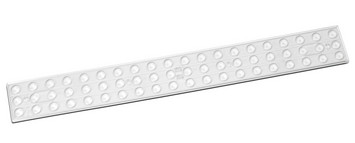

Lineare Optiken 3R für SMD Comfort-B


Lineare 3-reihige Optiken für LED Line SMD Comfort-B 3R Module

Die Optiken aus hochwertigem PMMA bieten aufgrund brillanter Oberflächen und Lichtverteilungen vielfältige Möglichkeiten zum Einsatz in den Anwendungsfeldern der Industrie-, Shop-, Gang- und Regalbeleuchtung. Die Befestigung der Optik mit Clips ermöglicht eine schnelle und einfach Montage ohne sichtbare Schraubenköpfe. Das LED-Modul wird in einem Arbeitsgang zusammen mit der Optik durch die Befestigungsclips fixiert. Durch die Länge von 500 mm und eine minimale Bauhöhe von nur 4,2 mm sind die Optiken ideal für 1,5 m lange Lichtträger und extrem flache Leuchtenausführungen.

Produktvorteile

  • Excellentes blendefreies Optik-Design
  • Geeignet für Leuchten mit Schlagfestigkeit IK03/0,35
  • UV-beständig
  • Varianten mit UGR optimierter Lichtverteilung verfügbar
  • Optische Effizienz: bis zu 95 %




Wählen Sie eine Variante:

Lineare Optiken 3R für SMD Comfort-B 60 Einzellinsen 500 mm IP40

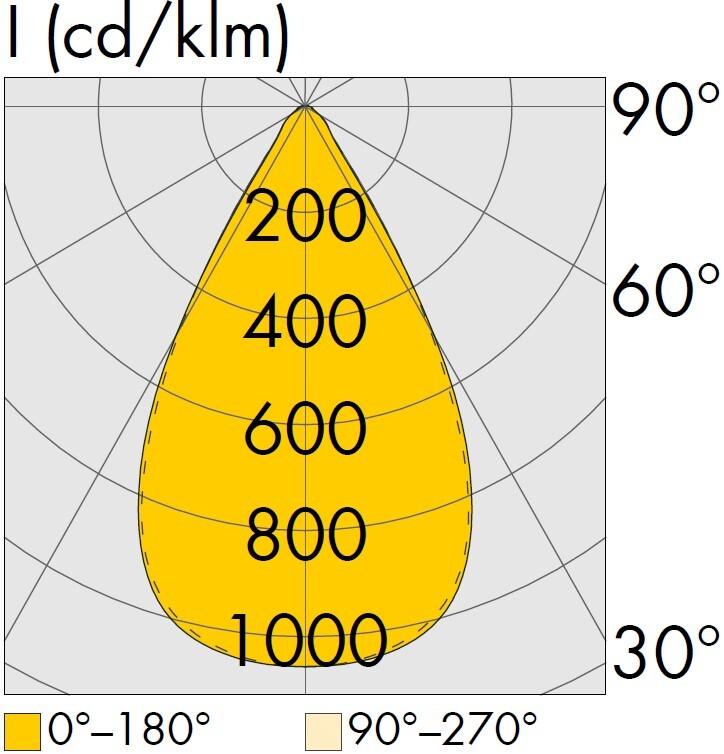

Best.-Nr. Typ Lichtverteilung Lichtverteilung Familien-Datenblatt Lichtdurchlässigkeit Oberflächenbeschaffenheit Länge Breite Höhe LED-Technologie
571094 96304 Extra Wide 110° klar matt 499.4 mm 62 mm 4.2 mm SMD
571093 96303 Medium 60° klar matt 499.4 mm 62 mm 4.2 mm SMD
571092 96302 High Rack klar matt 499.4 mm 62 mm 4.2 mm SMD
569527 96300 Wide 90° klar matt 499.4 mm 62 mm 4.2 mm SMD
569528 96301 Retail SYM 1 klar matt 499.4 mm 62 mm 4.2 mm SMD
570378 96304 Diffuse 110° diffus matt 499.4 mm 62 mm 4.2 mm SMD
Best.-Nr. Typ Lichtverteilung
571094 96304 Extra Wide 110°
571093 96303 Medium 60°
571092 96302 High Rack
569527 96300 Wide 90°
569528 96301 Retail SYM 1
570378 96304 Diffuse 110°
Best.-Nr. Typ Lichtverteilung 2D-Zeichnungen 3D-Daten
571094 96304
571093 96303
571092 96302
569527 96300
569528 96301
570378 96304
Best.-Nr. Typ Lichtverteilung
571094 96304
571093 96303
571092 96302
569527 96300
569528 96301
570378 96304
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
571094 96304
571093 96303
571092 96302
569527 96300
569528 96301
570378 96304
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
571094 96304
571093 96303
571092 96302
569527 96300
569528 96301
570378 96304
