EasyLine 24 V L-S

LED-Treiber für die Integration in Leuchten innerhalb von 24-V-Systemen konzipiert

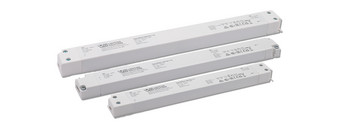

Konstantspannungs-Treiber verfügen über ein schlankes und kompaktes Gehäuse, ideal für platzkritische Anwendungen wie Möbelbeleuchtung, Wohn- oder Ladenbeleuchtung. Die vormontierte Zugentlastung ermöglicht den unabhängigen Betrieb.

Produktvorteile

Besonders geringer Rippel: < 2 %
Besonders platzsparende Gehäusebauform
In verschiedenen Wattagen verfügbar
Mit integrierter Zugentlastung für den unabhängigen Betrieb
Produktgarantie: 5 Jahre
SELV

Lange Lebensdauer: bis zu 50.000 Std.

Wählen Sie eine Variante:

EasyLine 24 V L-S

EasyLine 24 V L-S

Allgemeine Daten

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Familien-Datenblatt	Isolation primär - sekundär	Länge	Breite	Höhe	Gewicht
187609	EDXe 130/24.109	30 W	CV-EasyLine-24-V-L-S_187609-187610-187611-187612-187613_DE.pdf	doppelte oder verstärkte Isolierung	251 mm	30 mm	16 mm	116 g
187610	EDXe 160/24.110	60 W	CV-EasyLine-24-V-L-S_187609-187610-187611-187612-187613_DE.pdf	doppelte oder verstärkte Isolierung	251 mm	30 mm	16 mm	173 g
187611	EDXe 1100/24.111	100 W	CV-EasyLine-24-V-L-S_187609-187610-187611-187612-187613_DE.pdf	doppelte oder verstärkte Isolierung	251 mm	30 mm	16 mm	146 g
187612	EDXe 1150/24.112	150 W	CV-EasyLine-24-V-L-S_187609-187610-187611-187612-187613_DE.pdf	doppelte oder verstärkte Isolierung	301 mm	30 mm	16 mm	222 g
187613	EDXe 1240/24.113	240 W	CV-EasyLine-24-V-L-S_187609-187610-187611-187612-187613_DE.pdf	doppelte oder verstärkte Isolierung	321 mm	30 mm	18 mm	285 g

Elektrische Betriebsdaten

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Ausgangsspannung	Ausgangsrippel (100 Hz)	DIP-Schalter	DALI	Widerstand	LEDSet	Drehschalter	Wählbare Anschlussklemme	NFC	Bluetooth
187609	EDXe 130/24.109	30 W	24 V	2 %	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein
187610	EDXe 160/24.110	60 W	24 V	2 %	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein
187611	EDXe 1100/24.111	100 W	24 V	2 %	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein
187612	EDXe 1150/24.112	150 W		2 %	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein
187613	EDXe 1240/24.113	240 W	24 V	1 %	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein

AC-Betrieb

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Min. Spannung	Max. Spannung	Min. Eingangsspannung AC	Max. Eingangsspannung AC	Min. Netzfrequenz	Max. Netzfrequenz	Eingangsstrom bei 230 V AC mit max. Last	Leistungsfaktor bei Volllast (230 V)	Effizienz bei Volllast (230 V)	THD bei Volllast (230 V)	Leistungsaufnahme im Bereitschaftszustand	Leistungsaufnahme im Leerlaufzustand	Einschaltstrom	Einschaltstrom-Zeit bei 50 % Ipeak	Zeit bis Licht an im AC-Betrieb
187609	EDXe 130/24.109	30 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	154 mA	0.95	0.855	5 %	kein Standbybetrieb möglich	≤ 0.2 W	30 A	160 µs	265 ms
187610	EDXe 160/24.110	60 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	296 mA	0.95	0.895	9 %	kein Standbybetrieb möglich	≤ 0.2 W	30 A	365 µs	100 ms
187611	EDXe 1100/24.111	100 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	289 mA	0.95	0.93	8 %	kein Standbybetrieb möglich	≤ 0.35 W	65 A	220 µs	400 ms
187612	EDXe 1150/24.112	150 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	701 mA	0.95	0.94	4 %	kein Standbybetrieb möglich	≤ 0.25 W	80 A	240 µs	380 ms
187613	EDXe 1240/24.113	240 W	220 V	240 V	198 V	264 V	50 Hz	60 Hz	1106 mA	0.95	0.945	3 %	kein Standbybetrieb möglich	≤ 0.3 W	80 A	400 µs	165 ms

DC-Betrieb

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Min. Eingangsspannung DC	Max. Eingangsspannung DC	Eingangsstrom bei max. V DC mit max. Last	Zeit bis Licht an im DC-Betrieb
187609	EDXe 130/24.109	30 W
187610	EDXe 160/24.110	60 W	311 V	373 V	1 mA	100 ms
187611	EDXe 1100/24.111	100 W	311 V	373 V	285 mA	490 ms
187612	EDXe 1150/24.112	150 W
187613	EDXe 1240/24.113	240 W	311 V	373 V	670 mA	300 ms

Dimmung

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Dimmbar	Dimmschnittstelle DALI	DALI-Versorgungsspannung integriert	PUSH	Phasenabschnitt	Steuerphase	Bluetooth	Dimmschnittstelle 1–10 V	Dimmschnittstelle sonstige	Min. Dimmlevel
187609	EDXe 130/24.109	30 W	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	100 %
187610	EDXe 160/24.110	60 W	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	100 %
187611	EDXe 1100/24.111	100 W	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	100 %
187612	EDXe 1150/24.112	150 W	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	100 %
187613	EDXe 1240/24.113	240 W	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	Nein	100 %

Sicherheitseigenschaften

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	Isolation primär - sekundär	Schutz gegen Netztransienten L–N	Ableitstrom über PE
187609	EDXe 130/24.109	30 W	doppelte oder verstärkte Isolierung	1 kV	0.3 mA
187610	EDXe 160/24.110	60 W	doppelte oder verstärkte Isolierung	1 kV	0.4 mA
187611	EDXe 1100/24.111	100 W	doppelte oder verstärkte Isolierung	1 kV	0.4 mA
187612	EDXe 1150/24.112	150 W	doppelte oder verstärkte Isolierung	1 kV	0.4 mA
187613	EDXe 1240/24.113	240 W	doppelte oder verstärkte Isolierung	1 kV	0.5 mA

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	EU-Konformitätserklärung	CB-Zertifikat	ENEC-Zertifikat
187609	EDXe 130/24.109	30 W	EasyLine 24V Slim EU Declaration of Conformity.pdf EasyLine 24V Slim EU Declaration of Conformity.pdf	DE2-044642-CB cert_G.pdf	HN 69291605 0001_ ENEC cert_G.pdf
187610	EDXe 160/24.110	60 W	EasyLine 24V Slim EU Declaration of Conformity.pdf EasyLine 24V Slim EU Declaration of Conformity.pdf	DE2-044647-CB cert_G.pdf	HN 69291595 0001_ ENEC-co cert_G.pdf
187611	EDXe 1100/24.111	100 W	EasyLine 24V Slim EU Declaration of Conformity.pdf EasyLine 24V Slim EU Declaration of Conformity.pdf	DE2-044647-CB cert_G.pdf DE2-044649- CB cert_G.pdf	HN 69291595 0001_ ENEC-co cert_G.pdf HN 69291598_ ENEC-co cert_G.pdf
187612	EDXe 1150/24.112	150 W	EasyLine 24V Slim EU Declaration of Conformity.pdf EasyLine 24V Slim EU Declaration of Conformity.pdf	DE2-044646-CB cert_G.pdf	HN 69291601- ENEC-co cert_G.pdf
187613	EDXe 1240/24.113	240 W	EasyLine 24V Slim EU Declaration of Conformity.pdf EasyLine 24V Slim EU Declaration of Conformity.pdf	DE2-044646-CB cert_G.pdf	DE2-044646-CB cert_G.pdf

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb	2D-Zeichnungen	3D-Daten
187609	EDXe 130/24.109	30 W	2D_K117.pdf	3D_K117.zip
187610	EDXe 160/24.110	60 W	2D_K117.pdf	3D_K117.zip
187611	EDXe 1100/24.111	100 W	2D_K117.pdf	3D_K117.zip
187612	EDXe 1150/24.112	150 W	2D_K118.pdf	3D_K118.zip
187613	EDXe 1240/24.113	240 W	2D_K119.pdf	3D_K119.zip

Best.-Nr.	Typ	Max. Ausgangsleistung im AC-Betrieb
187609	EDXe 130/24.109	30 W
187610	EDXe 160/24.110	60 W
187611	EDXe 1100/24.111	100 W
187612	EDXe 1150/24.112	150 W
187613	EDXe 1240/24.113	240 W

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
187609	EDXe 130/24.109
187610	EDXe 160/24.110
187611	EDXe 1100/24.111
187612	EDXe 1150/24.112
187613	EDXe 1240/24.113

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
187609	EDXe 130/24.109	2D_K117.pdf
187610	EDXe 160/24.110	2D_K117.pdf
187611	EDXe 1100/24.111	2D_K117.pdf
187612	EDXe 1150/24.112	2D_K118.pdf
187613	EDXe 1240/24.113	2D_K119.pdf
