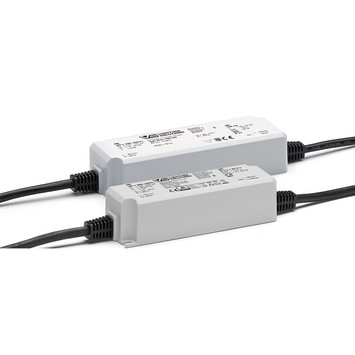

EasyLine 24 V I IP


LED-Treiber zum Einbau in Leuchten für 24-V-Systeme

Kompakte Gehäusebauform mit integrierter Zugentlastung für den unabhängigen Betrieb.

Produktvorteile

  • Besonders geringer Rippel: < 3 %
  • Geeignet für den Möbeleinbau
  • Produktgarantie: 5 Jahre
  • SELV
  • Schutzart: IP67
  • Vorkonfektionierte Anschlussleitungen
  • Lange Lebensdauer: bis zu 50.000 Std.

Wählen Sie eine Variante:

EasyLine 24 V I IP

Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
186432 EDXe 175/24.040 75 W SELV 155 mm 49 mm 32 mm 440 g
186633 EDXe 130/24.066 30 W SELV 131 mm 42 mm 34 mm 340 g
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Ausgangsspannung Ausgangsrippel (100 Hz) DIP-Schalter DALI Widerstand LEDSet Drehschalter Wählbare Anschlussklemme NFC Bluetooth
186432 EDXe 175/24.040 75 W 24 V 3 % Nein Nein Nein Nein Nein Nein Nein Nein
186633 EDXe 130/24.066 30 W 24 V 3 % Nein Nein Nein Nein Nein Nein Nein Nein
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Leistungsaufnahme im Bereitschaftszustand Leistungsaufnahme im Leerlaufzustand Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
186432 EDXe 175/24.040 75 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 370 mA 0.95 0.87 10 % kein Standbybetrieb möglich ≤ 0.25 W 29 A 220 µs
186633 EDXe 130/24.066 30 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 150 mA 0.95 0.88 8 % kein Standbybetrieb möglich ≤ 0.35 W 19.8 A 203 µs 760 ms
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
186432 EDXe 175/24.040 75 W
186633 EDXe 130/24.066 30 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Dimmbar Dimmschnittstelle DALI DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar PUSH Phasenabschnitt Steuerphase Bluetooth Dimmschnittstelle 1–10 V Dimmschnittstelle sonstige
186432 EDXe 175/24.040 75 W Nein Nein Nein Nein Nein Nein Nein Nein Nein Nein
186633 EDXe 130/24.066 30 W Nein Nein Nein Nein Nein Nein Nein Nein Nein Nein
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb Isolation primär - sekundär Schutz gegen Netztransienten L–N
186432 EDXe 175/24.040 75 W SELV 1 kV
186633 EDXe 130/24.066 30 W SELV 1 kV
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb EU-Konformitätserklärung CB-Zertifikat Sicherheitszertifikat
186432 EDXe 175/24.040 75 W
186633 EDXe 130/24.066 30 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb 2D-Zeichnungen 3D-Daten
186432 EDXe 175/24.040 75 W
186633 EDXe 130/24.066 30 W
Best.-Nr. Typ Max. Ausgangsleistung im AC-Betrieb
186432 EDXe 175/24.040 75 W
186633 EDXe 130/24.066 30 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
186432 EDXe 175/24.040
186633 EDXe 130/24.066
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
186432 EDXe 175/24.040
186633 EDXe 130/24.066
