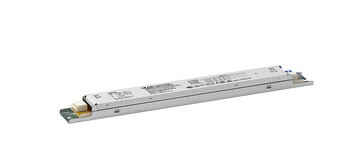

ComfortLine DIP switch L-R2 F16


Zum Einbau in lineare Leuchten

Lineare LED-Treiber mit integrierten DIP-Schaltern zur individuellen Einstellung des Ausgangsstroms.

Produktvorteile

  • Besonders geringer Rippel: < 3 %
  • Geeignet für Sicherheitsbeleuchtungsanlagen gem. EN 50172
  • Produktgarantie: 5 Jahre
  • Wählbarer Ausgangsstrom via DIP-Schalter
  • Lange Lebensdauer: bis zu 100.000 Std.

Wählen Sie eine Variante:

ComfortLine DIP switch L-R2 F16

Best.-Nr. Typ Max. Ausgangsleistung Familien-Datenblatt Isolation primär - sekundär Länge Breite Höhe Gewicht
186911 ECXe 350.375 35 W keine Isolierung 280 mm 30 mm 16 mm 148 g
186912 ECXe 350.376 67 W keine Isolierung 280 mm 30 mm 16 mm 151 g
Best.-Nr. Typ Max. Ausgangsleistung Ausgangsstrom Min. Ausgangsspannung Max. Ausgangsspannung Ausgangsrippel (100 Hz) SVM-Wert Stromeinstellung / Konfiguration Ausgangsstromtoleranz – Ausgangsstromtoleranz +
186911 ECXe 350.375 35 W
50 V 50 V 50 V 50 V
100 V 100 V 100 V 100 V
3 % < 0.4 DIP-Schalter -5 % 5 %
186912 ECXe 350.376 67 W
90 V 90 V 90 V 90 V
190 V 190 V 190 V 190 V
3 % < 0.4 DIP-Schalter -5 % 5 %
Best.-Nr. Typ Max. Ausgangsleistung Min. Spannung Max. Spannung Min. Eingangsspannung AC Max. Eingangsspannung AC Min. Netzfrequenz Max. Netzfrequenz Eingangsstrom bei 230 V AC mit max. Last Leistungsfaktor bei Volllast (230 V) Effizienz bei Volllast (230 V) THD bei Volllast (230 V) Einschaltstrom Einschaltstrom-Zeit bei 50 % Ipeak Zeit bis Licht an im AC-Betrieb
186911 ECXe 350.375 35 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 173 mA 0.95 0.92 14 % 31 A 101 µs 500 ms
186912 ECXe 350.376 67 W 220 V 240 V 198 V 264 V 50 Hz 60 Hz 312 mA 0.95 0.945 12 % 36 A 169 µs 500 ms
Best.-Nr. Typ Max. Ausgangsleistung Min. Eingangsspannung DC Max. Eingangsspannung DC Eingangsstrom bei max. V DC mit max. Last Schaltzeit AC - DC Schaltzeit DC - AC Zeit bis Licht an im DC-Betrieb
186911 ECXe 350.375 35 W 198 V 276 V 140 mA 200 ms 150 ms 600 ms
186912 ECXe 350.376 67 W 198 V 276 V 254 mA 200 ms 150 ms 700 ms
Best.-Nr. Typ Max. Ausgangsleistung Dimmbar DALI-Versorgungsspannung integriert DALI-Versorgungsspannung schaltbar Min. Dimmlevel Max. Dimmlevel
186911 ECXe 350.375 35 W Nein Nein 100 % 100 %
186912 ECXe 350.376 67 W Nein Nein Nein 100 % 100 %
Best.-Nr. Typ Max. Ausgangsleistung Isolation primär - sekundär Max. Arbeitsspannung (Uout) Schutz gegen Netztransienten L–N Schutz gegen Netztransienten L/N–PE Ableitstrom über PE
186911 ECXe 350.375 35 W keine Isolierung 250 V 1 kV 2 kV 0.3 mA
186912 ECXe 350.376 67 W keine Isolierung 300 V 1 kV 2 kV 0.3 mA
Best.-Nr. Typ Max. Ausgangsleistung 2D-Zeichnungen 3D-Daten
186911 ECXe 350.375 35 W
186912 ECXe 350.376 67 W
Best.-Nr. Typ Max. Ausgangsleistung
186911 ECXe 350.375 35 W
186912 ECXe 350.376 67 W
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
186911 ECXe 350.375
186912 ECXe 350.376
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
186911 ECXe 350.375
186912 ECXe 350.376
