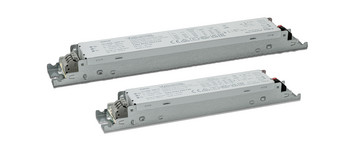

EasyLine DIP switch L Gen.2
Für den Einbau in Langfeldleuchten
Lineare Einbau-LED-Treiber mit integrierter DIP-Schalterschnittstelle zur individuellen Einstellung des Ausgangsstroms.
Produktvorteile
- Besonders geringer Rippel: < 3 %
- Betriebsfenster für max. Flexibilität
- Geeignet für den Möbeleinbau
- Produktgarantie: 5 Jahre
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100.000 Std.
Wählen Sie eine Variante:
EasyLine DIP switch L Gen.2
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | keine Isolierung | 168 mm | 30 mm | 21 mm | 97 g | |
| 187586 | ECXe 350.739 | 67 W | keine Isolierung | 168 mm | 30 mm | 21 mm | 108 g | |
| 187587 | ECXe 350.740 | 84 W | keine Isolierung | 210 mm | 30 mm | 21 mm | 142 g | |
| 187588 | ECXe 500.741 | 65 W | keine Isolierung | 168 mm | 30 mm | 21 mm | 108 g | |
| 187589 | ECXe 500.742 | 90 W | keine Isolierung | 210 mm | 30 mm | 21 mm | 146 g | |
| 187590 | ECXe 700.743 | 91 W | keine Isolierung | 210 mm | 30 mm | 21 mm | 146 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W |
40 V
40 V
40 V
40 V
|
130 V
130 V
130 V
130 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187586 | ECXe 350.739 | 67 W |
90 V
90 V
90 V
90 V
|
190 V
190 V
190 V
190 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187587 | ECXe 350.740 | 84 W |
120 V
120 V
120 V
120 V
|
240 V
240 V
240 V
240 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187588 | ECXe 500.741 | 65 W |
40 V
40 V
40 V
40 V
|
130 V
130 V
130 V
130 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187589 | ECXe 500.742 | 90 W |
90 V
90 V
90 V
90 V
|
180 V
180 V
180 V
180 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187590 | ECXe 700.743 | 91 W |
40 V
40 V
40 V
40 V
|
130 V
130 V
130 V
130 V
|
3 % | < 0.4 | DIP-Schalter | -5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 210 mA | 0.98 | 0.93 | 4 % | kein Standbybetrieb möglich | ≤ 0.35 W | 24.5 A | 310 µs | 50 ms |
| 187586 | ECXe 350.739 | 67 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 305 mA | 0.98 | 0.95 | 4 % | kein Standbybetrieb möglich | ≤ 0.35 W | 26 A | 330 µs | 50 ms |
| 187587 | ECXe 350.740 | 84 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 400 mA | 0.98 | 0.95 | 5 % | kein Standbybetrieb möglich | ≤ 0.4 W | 34.6 A | 346 µs | 50 ms |
| 187588 | ECXe 500.741 | 65 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 305 mA | 0.98 | 0.94 | 4 % | kein Standbybetrieb möglich | ≤ 0.35 W | 26 A | 330 µs | 50 ms |
| 187589 | ECXe 500.742 | 90 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 430 mA | 0.98 | 0.95 | 5 % | kein Standbybetrieb möglich | ≤ 0.4 W | 34.6 A | 342 µs | 50 ms |
| 187590 | ECXe 700.743 | 91 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 435 mA | 0.98 | 0.945 | 5 % | kein Standbybetrieb möglich | ≤ 0.4 W | 34.6 A | 340 µs | 50 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Eingangsspannung DC | Max. Eingangsspannung DC | Eingangsstrom bei max. V DC mit max. Last | Schaltzeit AC - DC | Schaltzeit DC - AC | Zeit bis Licht an im DC-Betrieb |
|---|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | 176 V | 276 V | 185 mA | 50 ms | 50 ms | 50 ms |
| 187586 | ECXe 350.739 | 67 W | 176 V | 276 V | 260 mA | 50 ms | 50 ms | 50 ms |
| 187587 | ECXe 350.740 | 84 W | 176 V | 276 V | 325 mA | 50 ms | 50 ms | 50 ms |
| 187588 | ECXe 500.741 | 65 W | 176 V | 276 V | 260 mA | 50 ms | 50 ms | 50 ms |
| 187589 | ECXe 500.742 | 90 W | 176 V | 276 V | 355 mA | 50 ms | 50 ms | 50 ms |
| 187590 | ECXe 700.743 | 91 W | 176 V | 276 V | 360 mA | 50 ms | 50 ms | 50 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | DALI-Versorgungsspannung integriert | DALI-Versorgungsspannung schaltbar | Min. Dimmlevel | Max. Dimmlevel |
|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | Nein | Nein | Nein | 100 % | 100 % |
| 187586 | ECXe 350.739 | 67 W | Nein | Nein | Nein | 100 % | 100 % |
| 187587 | ECXe 350.740 | 84 W | Nein | Nein | 100 % | 100 % | |
| 187588 | ECXe 500.741 | 65 W | Nein | Nein | Nein | 100 % | 100 % |
| 187589 | ECXe 500.742 | 90 W | Nein | Nein | 100 % | 100 % | |
| 187590 | ECXe 700.743 | 91 W | Nein | Nein | 100 % | 100 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Max. Arbeitsspannung (Uout) | Schutz gegen Netztransienten L–N | Schutz gegen Netztransienten L/N–PE | Ableitstrom über PE |
|---|---|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | keine Isolierung | 250 V | 1 kV | 2 kV | 0.5 mA |
| 187586 | ECXe 350.739 | 67 W | keine Isolierung | 250 V | 1 kV | 2 kV | 0.5 mA |
| 187587 | ECXe 350.740 | 84 W | keine Isolierung | 275 V | 1 kV | 2 kV | 0.5 mA |
| 187588 | ECXe 500.741 | 65 W | keine Isolierung | 250 V | 1 kV | 2 kV | 0.5 mA |
| 187589 | ECXe 500.742 | 90 W | keine Isolierung | 250 V | 1 kV | 2 kV | 0.5 mA |
| 187590 | ECXe 700.743 | 91 W | keine Isolierung | 250 V | 1 kV | 2 kV | 0.5 mA |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | |||
| 187586 | ECXe 350.739 | 67 W | |||
| 187587 | ECXe 350.740 | 84 W | |||
| 187588 | ECXe 500.741 | 65 W | |||
| 187589 | ECXe 500.742 | 90 W | |||
| 187590 | ECXe 700.743 | 91 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187585 | ECXe 350.738 | 46 W | ||
| 187586 | ECXe 350.739 | 67 W | ||
| 187587 | ECXe 350.740 | 84 W | ||
| 187588 | ECXe 500.741 | 65 W | ||
| 187589 | ECXe 500.742 | 90 W | ||
| 187590 | ECXe 700.743 | 91 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187585 | ECXe 350.738 | 46 W |
| 187586 | ECXe 350.739 | 67 W |
| 187587 | ECXe 350.740 | 84 W |
| 187588 | ECXe 500.741 | 65 W |
| 187589 | ECXe 500.742 | 90 W |
| 187590 | ECXe 700.743 | 91 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187585 | ECXe 350.738 | ||
| 187586 | ECXe 350.739 | ||
| 187587 | ECXe 350.740 | ||
| 187588 | ECXe 500.741 | ||
| 187589 | ECXe 500.742 | ||
| 187590 | ECXe 700.743 |
