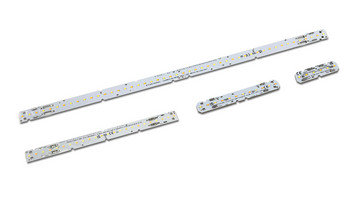

LED Line SMD W2 ComfortLine TW

LED-Module für lineare Beleuchtungsanwendungen

LED-Einbau-Linearmodule, zur Integration hauptsächlich in lineare Leuchten. Erhältlich in verschiedenen Längen, mit integrierter Steckklemme für TopSide- Anschlussmöglichkeiten. Passt perfekt zum W2 Linear Optic Backlight-System.

Produktvorteile

ENEC geprüft
Geringe Farbtoleranz: 3-fach MacAdam
In verschiedenen Farbtemperaturen erhältlich
In verschiedenen Längen verfügbar
Kombinierbar mit VS Optiken
Produktgarantie: 5 Jahre

Effizienz: bis zu 209 lm/W

Lange Lebensdauer: bis zu 93.000 Std.

Jetzt Systemlösung finden!

Wählen Sie eine Variante:

LED Line SMD W2 ComfortLine TW, 70 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel	Jetzt Systemlösung finden!
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück	LED-Line_SMD_W2_Comfort_TW_DE.pdf	69 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß warmweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 600 mA 700 mA	2.6 V 2.6 V 2.7 V 2.7 V 2.7 V 2.7 V 2.8 V 2.8 V 2.8 V 2.8 V	0.4 W 0.4 W 0.7 W 0.7 W 0.9 W 0.9 W 1.4 W 1.4 W 1.7 W 2 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 600 mA 600 mA 700 mA 700 mA	75 lm 80 lm 125 lm 135 lm 170 lm 185 lm 240 lm 255 lm 280 lm 300 lm 325 lm 345 lm	196 lm/W 209 lm/W 188 lm/W 201 lm/W 181 lm/W 193 lm/W 172 lm/W 184 lm/W 167 lm/W 179 lm/W 162 lm/W 174 lm/W	80 80 80 80 80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA 600 mA 700 mA	40 °C 50 °C 80 °C 40 °C 80 °C 50 °C 50 °C 50 °C 80 °C 40 °C 50 °C 80 °C 40 °C 80 °C 50 °C 40 °C 50 °C 80 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 70 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
574369	MLC SC W2/70 S/6/827/865 G1	2722248	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück	EU Declaration of Conformity Module LED Line SMD W2 Comfort Tuneable White.pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
574369	MLC SC W2/70 S/6/827/865 G1	6 Stück	2D_MLC_SC_W2-70_S-6-yzz-yzz_G1.pdf	3D_MLC_SC_W2-70_S-6-y27-y65_G1.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
574369	MLC SC W2/70 S/6/827/865 G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
574369	MLC SC W2/70 S/6/827/865 G1	2D_MLC_SC_W2-70_S-6-yzz-yzz_G1.pdf	10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10 10

LED Line SMD W2 ComfortLine TW, 140 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel	Jetzt Systemlösung finden!
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück	LED-Line_SMD_W2_Comfort_TW_DE.pdf	139 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück	warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 600 mA 600 mA 600 mA 700 mA 700 mA 700 mA	5.2 V 5.2 V 5.3 V 5.3 V 5.4 V 5.4 V 5.5 V 5.5 V 5.6 V 2.8 V 5.6 V 5.7 V 5.7 V 2.8 V	0.8 W 0.8 W 1.3 W 1.3 W 1.9 W 1.9 W 2.8 W 2.8 W 3.4 W 1.7 W 3.4 W 4 W 4 W 2 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA 600 mA 600 mA 700 mA 700 mA	155 lm 165 lm 265 lm 250 lm 345 lm 365 lm 510 lm 480 lm 605 lm 565 lm 650 lm 695 lm	196 lm/W 209 lm/W 201 lm/W 188 lm/W 181 lm/W 193 lm/W 184 lm/W 172 lm/W 179 lm/W 167 lm/W 162 lm/W 174 lm/W	80 80 80 80 80 80 80 80 80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA 600 mA 700 mA	50 °C 80 °C 40 °C 80 °C 50 °C 40 °C 50 °C 80 °C 50 °C 40 °C 40 °C 80 °C 50 °C 40 °C 80 °C 50 °C 80 °C 50 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 70 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
574370	MLC SC W2/140 S/12/827/865 G1	2722254	C

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück	EU Declaration of Conformity Module LED Line SMD W2 Comfort Tuneable White.pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
574370	MLC SC W2/140 S/12/827/865 G1	12 Stück	2D_MLC_SC_W2-140_S-12-yzz-yzz_G1.pdf	3D_MLC_SC_W2-140_S-12-y27-y65_G1.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
574370	MLC SC W2/140 S/12/827/865 G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
574370	MLC SC W2/140 S/12/827/865 G1	2D_MLC_SC_W2-140_S-12-yzz-yzz_G1.pdf	10 10 10 10 10 10 10 10 50 10 10 10 10 10 10 10 10 10 10

LED Line SMD W2 ComfortLine TW, 280 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	279 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	279 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	279 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	279 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück	warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	10.5 V 10.5 V 10.7 V 10.7 V 10.8 V 10.8 V 11.1 V 11.1 V	1.6 W 1.6 W 2.7 W 2.7 W 3.8 W 3.8 W 5.5 W 5.5 W
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück	warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	10.5 V 10.5 V 10.7 V 10.7 V 10.8 V 10.8 V 11.1 V 11.1 V	1.6 W 1.6 W 2.7 W 2.7 W 3.8 W 3.8 W 5.5 W 5.5 W
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück	warmweiß kaltweiß warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	10.5 V 10.5 V 10.7 V 10.7 V 10.8 V 10.8 V 11.1 V 11.1 V	1.6 W 1.6 W 2.7 W 2.7 W 3.8 W 3.8 W 5.5 W 5.5 W
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück	warmweiß kaltweiß warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	10.5 V 10.5 V 10.7 V 10.7 V 10.8 V 10.8 V 11.1 V 11.1 V	1.6 W 1.6 W 2.7 W 2.7 W 3.8 W 3.8 W 5.5 W 5.5 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück	kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	330 lm 305 lm 535 lm 500 lm 685 lm 735 lm 955 lm 1020 lm	209 lm/W 196 lm/W 201 lm/W 188 lm/W 181 lm/W 193 lm/W 172 lm/W 184 lm/W	80 80 80 80 80 80 80 80
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück	kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	330 lm 305 lm 500 lm 535 lm 685 lm 735 lm 955 lm 1020 lm	209 lm/W 196 lm/W 188 lm/W 201 lm/W 181 lm/W 193 lm/W 172 lm/W 184 lm/W	80 80 80 80 80 80 80 80
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück	kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	285 lm 245 lm 465 lm 395 lm 640 lm 545 lm 760 lm 890 lm	182 lm/W 155 lm/W 175 lm/W 149 lm/W 168 lm/W 143 lm/W 137 lm/W 160 lm/W	90 90 90 90 90 90 90 90
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück	kaltweiß warmweiß warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	285 lm 245 lm 395 lm 465 lm 640 lm 545 lm 760 lm 890 lm	182 lm/W 155 lm/W 149 lm/W 175 lm/W 168 lm/W 143 lm/W 137 lm/W 160 lm/W	90 90 90 90 90 90 90 90

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	50 °C 40 °C 50 °C 80 °C 40 °C 50 °C 80 °C 50 °C 50 °C 40 °C 80 °C 50 °C 50 °C 50 °C 80 °C 40 °C 50 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 90000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 80 70 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	40 °C 50 °C 50 °C 80 °C 40 °C 80 °C 50 °C 50 °C 80 °C 50 °C 50 °C 40 °C 50 °C 80 °C 50 °C 40 °C 50 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 90000 Std. 93000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 80 80 70 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	80 °C 50 °C 50 °C 40 °C 50 °C 40 °C 80 °C 50 °C 50 °C 50 °C 50 °C 40 °C 80 °C 50 °C 50 °C 80 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 90000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 70 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	50 °C 50 °C 40 °C 80 °C 80 °C 40 °C 50 °C 50 °C 80 °C 40 °C 50 °C 50 °C 50 °C 50 °C 80 °C 40 °C 50 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 90000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 80 80 70 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
574949	MLC SC W2/280 S/24/827/865 G1	2872039	C
574950	MLC SC W2/280 B/24/827/865 G1	2872027	C
575425	MLC SC W2/280 S/24/927/965 G1	2872040	E
575426	MLC SC W2/280 B/24/927/965 G1	2872037	E

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
574949	MLC SC W2/280 S/24/827/865 G1	24 Stück	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	3D_MLC SC W2_280 x_24_yzz_yzz G1.zip
574950	MLC SC W2/280 B/24/827/865 G1	24 Stück	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	3D_MLC SC W2_280 x_24_yzz_yzz G1.zip
575425	MLC SC W2/280 S/24/927/965 G1	24 Stück	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	3D_MLC SC W2_280 x_24_yzz_yzz G1.zip
575426	MLC SC W2/280 B/24/927/965 G1	24 Stück	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	3D_MLC SC W2_280 x_24_yzz_yzz G1.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
574949	MLC SC W2/280 S/24/827/865 G1
574950	MLC SC W2/280 B/24/827/865 G1
575425	MLC SC W2/280 S/24/927/965 G1
575426	MLC SC W2/280 B/24/927/965 G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
574949	MLC SC W2/280 S/24/827/865 G1	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10
574950	MLC SC W2/280 B/24/827/865 G1	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10
575425	MLC SC W2/280 S/24/927/965 G1	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575426	MLC SC W2/280 B/24/927/965 G1	2D_MLC SC W2_280 x_24_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10

LED Line SMD W2 ComfortLine TW, 560 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur min.	Korrelierte Farbtemperatur max.	Anzahl der Kanäle	Abstrahlwinkel
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	559 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	559 mm	20 mm	6.4 mm	SMD	Tuneable White	2700 K	6500 K	2	120°
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück	LED-Line_SMD_W2_Comfort_TW (280-560mm)_DE.pdf	559 mm	20 mm	4.3 mm	SMD	Tuneable White	2700 K	6500 K	2	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück	warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 350 mA 500 mA 500 mA	20.9 V 20.9 V 21.3 V 21.3 V 21.7 V 21.7 V 22.2 V 22.2 V	3.1 W 3.1 W 5.3 W 5.3 W 7.6 W 7.6 W 11.1 W 11.1 W
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück	kaltweiß warmweiß kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	20.9 V 20.9 V 21.3 V 21.3 V 21.7 V 21.7 V 22.2 V 22.2 V	3.1 W 3.1 W 5.3 W 5.3 W 7.6 W 7.6 W 11.1 W 11.1 W
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück	kaltweiß warmweiß warmweiß kaltweiß kaltweiß warmweiß kaltweiß warmweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	20.9 V 20.9 V 21.3 V 21.3 V 21.7 V 21.7 V 22.2 V 22.2 V	3.1 W 3.1 W 5.3 W 5.3 W 7.6 W 7.6 W 11.1 W 11.1 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Kanal	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück	warmweiß kaltweiß warmweiß kaltweiß kaltweiß warmweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	615 lm 655 lm 1000 lm 1070 lm 1465 lm 1370 lm 1910 lm 2045 lm	196 lm/W 209 lm/W 188 lm/W 201 lm/W 193 lm/W 181 lm/W 172 lm/W 184 lm/W	80 80 80 80 80 80 80 80
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück	kaltweiß warmweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	570 lm 485 lm 795 lm 930 lm 1090 lm 1280 lm 1515 lm 1780 lm	182 lm/W 155 lm/W 149 lm/W 175 lm/W 143 lm/W 168 lm/W 137 lm/W 160 lm/W	90 90 90 90 90 90 90 90
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück	kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß kaltweiß warmweiß	150 mA 150 mA 250 mA 250 mA 350 mA 350 mA 500 mA 500 mA	570 lm 485 lm 930 lm 795 lm 1280 lm 1090 lm 1780 lm 1515 lm	182 lm/W 155 lm/W 175 lm/W 149 lm/W 168 lm/W 143 lm/W 160 lm/W 137 lm/W	90 90 90 90 90 90 90 90

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	50 °C 50 °C 80 °C 40 °C 80 °C 50 °C 40 °C 50 °C 80 °C 50 °C 50 °C 40 °C 50 °C 50 °C 80 °C 50 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 93000 Std. 90000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 70 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	50 °C 80 °C 50 °C 40 °C 50 °C 50 °C 40 °C 80 °C 80 °C 50 °C 50 °C 50 °C 40 °C 50 °C 50 °C 80 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 90000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 70 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 250 mA 350 mA 500 mA	50 °C 50 °C 80 °C 40 °C 40 °C 50 °C 50 °C 80 °C 50 °C 80 °C 50 °C 50 °C 40 °C 50 °C 80 °C 50 °C 40 °C	93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 93000 Std. 102000 Std. 93000 Std. 93000 Std. 90000 Std. 93000 Std. 93000 Std.	80 80 80 80 80 80 80 80 80 80 80 70 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
575017	MLC SC W2/560 B/48/827/865 G1	2872042	C
575304	MLC SC W2/560 B/48/927/965 G1	2872043	E
575427	MLC SC W2/560 S/48/927/965 G1	2872047	E

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück	EU Declaration of Conformity_LED Line SMD W2 Comfort TW (280-560mm).pdf	VDE_CERTIFICATE_0040062861_ORDER_342656_13683826_wp.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
575017	MLC SC W2/560 B/48/827/865 G1	48 Stück	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	3D_MLC SC W2_560 x_48_yzz_yzz G1.zip
575304	MLC SC W2/560 B/48/927/965 G1	48 Stück	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	3D_MLC SC W2_560 x_48_yzz_yzz G1.zip
575427	MLC SC W2/560 S/48/927/965 G1	48 Stück	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	3D_MLC SC W2_560 x_48_yzz_yzz G1.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
575017	MLC SC W2/560 B/48/827/865 G1
575304	MLC SC W2/560 B/48/927/965 G1
575427	MLC SC W2/560 S/48/927/965 G1

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
575017	MLC SC W2/560 B/48/827/865 G1	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575304	MLC SC W2/560 B/48/927/965 G1	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10 10
575427	MLC SC W2/560 S/48/927/965 G1	2D_MLC SC W2_560 x_48_yzz_yzz G1.pdf	10 10 10 10 10 10 10 10 10 10 10 50 10 10 10 10 10
