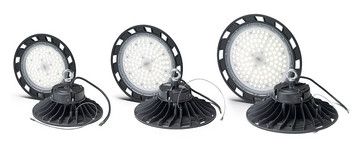

HighBay Leuchten Easyline


Kompakte LED-Lösung für die Industriebeleuchtung

Der Einsatz moderner LED-Technologie in konventionelle Industriebereichsbeleuchtung bietet viele Vorteile, wie eine optimale Lichtverteilung, eine längere Lebensdauer und das alles zu einem erschwinglichen Preis. Die LED Compact High-bay EasyLine ist die perfekte Wahl sowohl für neue als auch vorhandene Installationen, da es sich optimal in die bestehende Infrastruktur integrieren lassen.

Produktvorteile

  • Drei verschiedene Abstrahlwinkel verfügbar
  • ENEC geprüft
  • Geeignet für Leuchten mit Schlagfestigkeit IK08/5,0
  • Integrierter LED-Treiber
  • Produktgarantie: 5 Jahre
  • Schutzart: IP65
  • Effizienz: bis zu 157 lm/W
  • Lange Lebensdauer: bis zu 50.000 Std.

Wählen Sie eine Variante:

HighBay EasyLine 100W

Best.-Nr. Typ Familien-Datenblatt Typ. Effizienz bei If Typ. Leistungsaufnahme Abstrahlwinkel Korrelierte Farbtemperatur
570253 HB-E-260-100-740-60
  • 150 lm/W
  • 100 W
60° 4000 K
570256 HB-E-260-100-765-60
  • 153 lm/W
  • 100 W
60° 6500 K
571264 HB-E-260-100-750-60
  • 152 lm/W
  • 100 W
60° 5000 K
571265 HB-E-260-100-750-90
  • 152 lm/W
  • 100 W
90° 5000 K
571729 HB-E-260-100-840-90
  • 140 lm/W
  • 100 W
90° 4000 K
Best.-Nr. Typ Familien-Datenblatt Durchmesser Länge Breite Höhe Gewicht LED-Technologie Korrelierte Farbtemperatur Gehäusefarbe Abstrahlwinkel IP-Schutzart Dimmbar LED-Treiber
570253 HB-E-260-100-740-60 260 mm 260 mm 260 mm 164 mm 2000 g SMD 4000 K schwarz 60° IP65 Nein integriert
570256 HB-E-260-100-765-60 260 mm 260 mm 260 mm 164 mm 2000 g SMD 6500 K schwarz 60° IP65 Nein integriert
571264 HB-E-260-100-750-60 260 mm 260 mm 260 mm 164 mm 3100 g SMD 5000 K schwarz 60° IP65 Nein integriert
571265 HB-E-260-100-750-90 260 mm 260 mm 260 mm 164 mm 3100 g SMD 5000 K schwarz 90° IP65 Nein integriert
571729 HB-E-260-100-840-90 260 mm 260 mm 260 mm 164 mm 3100 g SMD 4000 K schwarz 90° IP65 Nein integriert
Best.-Nr. Typ Typ. Leistungsaufnahme Typ. Versorgungsspannung AC Betriebsfrequenz Leistungsfaktor bei Volllast (230 V) Min. Spannung Max. Spannung
570253 HB-E-260-100-740-60
  • 100 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
570256 HB-E-260-100-765-60
  • 100 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571264 HB-E-260-100-750-60
  • 100 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571265 HB-E-260-100-750-90
  • 100 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571729 HB-E-260-100-840-90
  • 100 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
Best.-Nr. Typ Typ. Effizienz bei If
570253 HB-E-260-100-740-60
  • 150 lm/W
570256 HB-E-260-100-765-60
  • 153 lm/W
571264 HB-E-260-100-750-60
  • 152 lm/W
571265 HB-E-260-100-750-90
  • 152 lm/W
571729 HB-E-260-100-840-90
  • 140 lm/W
Best.-Nr. Typ
570253 HB-E-260-100-740-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
570256 HB-E-260-100-765-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571264 HB-E-260-100-750-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571265 HB-E-260-100-750-90
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571729 HB-E-260-100-840-90
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
Best.-Nr. Typ
570253 HB-E-260-100-740-60
570256 HB-E-260-100-765-60
571264 HB-E-260-100-750-60
571265 HB-E-260-100-750-90
571729 HB-E-260-100-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570253 HB-E-260-100-740-60
570256 HB-E-260-100-765-60
571264 HB-E-260-100-750-60
571265 HB-E-260-100-750-90
571729 HB-E-260-100-840-90
ldt und ies Daten
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
570253 HB-E-260-100-740-60
570256 HB-E-260-100-765-60
571264 HB-E-260-100-750-60
571265 HB-E-260-100-750-90
571729 HB-E-260-100-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570253 HB-E-260-100-740-60
570256 HB-E-260-100-765-60
571264 HB-E-260-100-750-60
571265 HB-E-260-100-750-90
571729 HB-E-260-100-840-90

HighBay EasyLine 150W

Best.-Nr. Typ Familien-Datenblatt Typ. Effizienz bei If Typ. Leistungsaufnahme Abstrahlwinkel Korrelierte Farbtemperatur
570262 HB-E-305-150-765-60
  • 153 lm/W
  • 150 W
60° 6500 K
571267 HB-E-305-150-750-60
  • 152 lm/W
  • 150 W
60° 5000 K
571274 HB-E-305-150-750-110
  • 152 lm/W
  • 150 W
110° 5000 K
571730 HB-E-305-150-840-90
  • 140 lm/W
  • 150 W
90° 4000 K
Best.-Nr. Typ Familien-Datenblatt Durchmesser Länge Breite Höhe Gewicht LED-Technologie Korrelierte Farbtemperatur Gehäusefarbe Abstrahlwinkel IP-Schutzart Dimmbar LED-Treiber
570262 HB-E-305-150-765-60 305 mm 305 mm 305 mm 171 mm 2500 g SMD 6500 K schwarz 60° IP65 Nein integriert
571267 HB-E-305-150-750-60 305 mm 305 mm 305 mm 171 mm 3800 g SMD 5000 K schwarz 60° IP65 Nein integriert
571274 HB-E-305-150-750-110 305 mm 305 mm 305 mm 171 mm 3800 g SMD 5000 K schwarz 110° IP65 Nein integriert
571730 HB-E-305-150-840-90 305 mm 305 mm 305 mm 171 mm 3800 g SMD 4000 K schwarz 90° IP65 Nein integriert
Best.-Nr. Typ Typ. Leistungsaufnahme Typ. Versorgungsspannung AC Betriebsfrequenz Leistungsfaktor bei Volllast (230 V) Min. Spannung Max. Spannung
570262 HB-E-305-150-765-60
  • 150 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571267 HB-E-305-150-750-60
  • 150 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571274 HB-E-305-150-750-110
  • 150 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571730 HB-E-305-150-840-90
  • 150 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
Best.-Nr. Typ Typ. Effizienz bei If
570262 HB-E-305-150-765-60
  • 153 lm/W
571267 HB-E-305-150-750-60
  • 152 lm/W
571274 HB-E-305-150-750-110
  • 152 lm/W
571730 HB-E-305-150-840-90
  • 140 lm/W
Best.-Nr. Typ
570262 HB-E-305-150-765-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571267 HB-E-305-150-750-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571274 HB-E-305-150-750-110
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571730 HB-E-305-150-840-90
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
Best.-Nr. Typ
570262 HB-E-305-150-765-60
571267 HB-E-305-150-750-60
571274 HB-E-305-150-750-110
571730 HB-E-305-150-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570262 HB-E-305-150-765-60
571267 HB-E-305-150-750-60
571274 HB-E-305-150-750-110
571730 HB-E-305-150-840-90
ldt und ies Daten
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
570262 HB-E-305-150-765-60
571267 HB-E-305-150-750-60
571274 HB-E-305-150-750-110
571730 HB-E-305-150-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570262 HB-E-305-150-765-60
571267 HB-E-305-150-750-60
571274 HB-E-305-150-750-110
571730 HB-E-305-150-840-90

HighBay EasyLine 200W

Best.-Nr. Typ Familien-Datenblatt Typ. Effizienz bei If Typ. Leistungsaufnahme Abstrahlwinkel Korrelierte Farbtemperatur
570265 HB-E-343-200-740-60
  • 150 lm/W
  • 200 W
60° 4000 K
570268 HB-E-343-200-765-60
  • 153 lm/W
  • 200 W
60° 6500 K
570270 HB-E-343-200-765-110
  • 153 lm/W
  • 200 W
110° 6500 K
571275 HB-E-343-200-750-60
  • 152 lm/W
  • 200 W
60° 5000 K
571278 HB-E-343-200-750-90
  • 152 lm/W
  • 200 W
90° 5000 K
571280 HB-E-343-200-750-110
  • 152 lm/W
  • 200 W
110° 5000 K
571731 HB-E-343-200-840-90
  • 140 lm/W
  • 200 W
90° 4000 K
Best.-Nr. Typ Familien-Datenblatt Durchmesser Länge Breite Höhe Gewicht LED-Technologie Korrelierte Farbtemperatur Gehäusefarbe Abstrahlwinkel IP-Schutzart Dimmbar LED-Treiber
570265 HB-E-343-200-740-60 343 mm 343 mm 343 mm 178 mm 3500 g SMD 4000 K schwarz 60° IP65 Nein integriert
570268 HB-E-343-200-765-60 343 mm 343 mm 343 mm 178 mm 3500 g SMD 6500 K schwarz 60° IP65 Nein integriert
570270 HB-E-343-200-765-110 343 mm 343 mm 343 mm 178 mm 3500 g SMD 6500 K schwarz 110° IP65 Nein integriert
571275 HB-E-343-200-750-60 343 mm 343 mm 343 mm 178 mm 4600 g SMD 5000 K schwarz 60° IP65 Nein integriert
571278 HB-E-343-200-750-90 343 mm 343 mm 343 mm 178 mm 4600 g SMD 5000 K schwarz 90° IP65 Nein integriert
571280 HB-E-343-200-750-110 343 mm 343 mm 343 mm 178 mm 4600 g SMD 5000 K schwarz 110° IP65 Nein integriert
571731 HB-E-343-200-840-90 343 mm 343 mm 343 mm 178 mm 4600 g SMD 4000 K schwarz 90° IP65 Nein integriert
Best.-Nr. Typ Typ. Leistungsaufnahme Typ. Versorgungsspannung AC Betriebsfrequenz Leistungsfaktor bei Volllast (230 V) Min. Spannung Max. Spannung
570265 HB-E-343-200-740-60
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
570268 HB-E-343-200-765-60
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
570270 HB-E-343-200-765-110
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571275 HB-E-343-200-750-60
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571278 HB-E-343-200-750-90
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571280 HB-E-343-200-750-110
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
571731 HB-E-343-200-840-90
  • 200 W
  • 230 V
  • 50 Hz
0.95 100 V 277 V
Best.-Nr. Typ Typ. Effizienz bei If
570265 HB-E-343-200-740-60
  • 150 lm/W
570268 HB-E-343-200-765-60
  • 153 lm/W
570270 HB-E-343-200-765-110
  • 153 lm/W
571275 HB-E-343-200-750-60
  • 152 lm/W
571278 HB-E-343-200-750-90
  • 152 lm/W
571280 HB-E-343-200-750-110
  • 152 lm/W
571731 HB-E-343-200-840-90
  • 140 lm/W
Best.-Nr. Typ
570265 HB-E-343-200-740-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
570268 HB-E-343-200-765-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
570270 HB-E-343-200-765-110
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571275 HB-E-343-200-750-60
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571278 HB-E-343-200-750-90
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571280 HB-E-343-200-750-110
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
571731 HB-E-343-200-840-90
Betriebsspannung Performance-Temperatur (tp) Betriebslebensdauer Lichtstromdegradation auf (L) Ausfallrate (B)
  • 230 V
  • 50 °C
  • 50000 Std.
  • 70
  • 10
Best.-Nr. Typ
570265 HB-E-343-200-740-60
570268 HB-E-343-200-765-60
570270 HB-E-343-200-765-110
571275 HB-E-343-200-750-60
571278 HB-E-343-200-750-90
571280 HB-E-343-200-750-110
571731 HB-E-343-200-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570265 HB-E-343-200-740-60
570268 HB-E-343-200-765-60
570270 HB-E-343-200-765-110
571275 HB-E-343-200-750-60
571278 HB-E-343-200-750-90
571280 HB-E-343-200-750-110
571731 HB-E-343-200-840-90
ldt und ies Daten
Best.-Nr. Typ Prüfzeichen Prüfzertifikate
570265 HB-E-343-200-740-60
570268 HB-E-343-200-765-60
570270 HB-E-343-200-765-110
571275 HB-E-343-200-750-60
571278 HB-E-343-200-750-90
571280 HB-E-343-200-750-110
571731 HB-E-343-200-840-90
Best.-Nr. Typ 2D-Zeichnungen 3D-Daten
570265 HB-E-343-200-740-60
570268 HB-E-343-200-765-60
570270 HB-E-343-200-765-110
571275 HB-E-343-200-750-60
571278 HB-E-343-200-750-90
571280 HB-E-343-200-750-110
571731 HB-E-343-200-840-90
