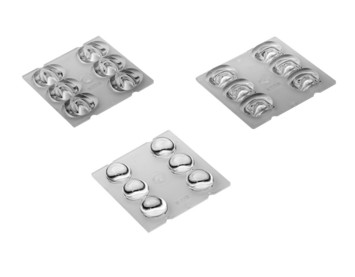

Kompakte Optiken 2x3 für SMD W5 Z15
2x3 Optiken für die Industrie- und Strassenbeleuchtung
Die Optiken aus hochwertigem optischem Material sind für den Einbau in Leuchten mit Glasabdeckung konzipiert und eignen sich für viele Anwendungen in der Straßen- und Industriebeleuchtung. Für die typischen Beleuchtungssituationen der Straße ist ein gleichmäßiges und gleichzeitig blendfreies Licht mit geringen Farbabweichungen möglich.
Produktvorteile
- Höchst vielseitige Produktfamilie für die Straßenbeleuchtung
- Optimiert für High Power LED Chips bis zu einer Größe von 5 mm
- Optische Effizienz: bis zu 97 %
Wählen Sie eine Variante:
Kompakte Optiken 2x3 für SMD W5 Z15 50x50 mm IP00 High Power 5050
| Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 574263 | 95560 |
|
T2 | PMMA | klar | hochglanz | 50 mm | 50 mm | 7 mm | SMD | |
| 574264 | 95561 |
|
T3 | PMMA | klar | hochglanz | 50 mm | 50 mm | 7.2 mm | SMD | |
| 574266 | 95564 |
|
T4 | PMMA | klar | hochglanz | 50 mm | 50 mm | 6.5 mm | SMD | |
| 574267 | 95566 |
|
VSM | PMMA | klar | hochglanz | 50 mm | 50 mm | 6.8 mm | SMD | |
| 574268 | 95570 |
|
Medium 60° | PC | klar | hochglanz | 50 mm | 50 mm | 8.8 mm | SMD | |
| 574269 | 95571 |
|
Wide 90° | PC | klar | hochglanz | 50 mm | 50 mm | 7 mm | SMD |
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 574263 | 95560 | T2 |
| 574264 | 95561 | T3 |
| 574266 | 95564 | T4 |
| 574267 | 95566 | VSM |
| 574268 | 95570 | Medium 60° |
| 574269 | 95571 | Wide 90° |
| Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 574263 | 95560 |
|
||
| 574264 | 95561 |
|
||
| 574266 | 95564 |
|
||
| 574267 | 95566 |
|
||
| 574268 | 95570 |
|
||
| 574269 | 95571 |
|
| Best.-Nr. | Typ | Lichtverteilung | ldt und ies Daten |
|---|---|---|---|
| 574263 | 95560 |
|
|
| 574264 | 95561 |
|
|
| 574266 | 95564 |
|
|
| 574267 | 95566 |
|
|
| 574268 | 95570 |
|
|
| 574269 | 95571 |
|
| Best.-Nr. | Typ | Lichtverteilung |
|---|---|---|
| 574263 | 95560 |
|
| 574264 | 95561 |
|
| 574266 | 95564 |
|
| 574267 | 95566 |
|
| 574268 | 95570 |
|
| 574269 | 95571 |
|
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 574263 | 95560 | ||
| 574264 | 95561 | ||
| 574266 | 95564 | ||
| 574267 | 95566 | ||
| 574268 | 95570 | ||
| 574269 | 95571 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 574263 | 95560 |
|
|
| 574264 | 95561 |
|
|
| 574266 | 95564 |
|
|
| 574267 | 95566 |
|
|
| 574268 | 95570 |
|
|
| 574269 | 95571 |
|
