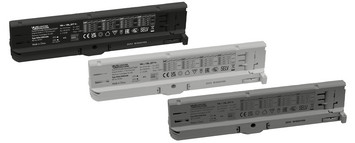

EasyLine DIP switch UT-200 120-277V
Für 230-V-Schienenbeleuchtungen
Adapter mit integriertem LED-Treiber und individueller Einstellung des Ausgangsstroms über DIP-Schalter.
Produktvorteile
- Besonders geringer Rippel: < 5 %
- Kompatibel mit verschiedenen 3-Phasen-Stromschienen
- Produktgarantie: 5 Jahre
- SELV
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100.000 Std.
- Weiter Eingangsspannungsbereich: 120-277 V
Wählen Sie eine Variante:
EasyLine DIP switch UT-200 120-277V
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | SELV | 200 mm | 30.6 mm | 41.6 mm | 140 g | |
| 187397 | ECXe1050.656 | 42 W | SELV | 200 mm | 30.6 mm | 41.6 mm | 140 g | |
| 187398 | ECXe1050.656 | 42 W | SELV | 200 mm | 30.6 mm | 41.6 mm | 140 g |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | SVM-Wert | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
|---|---|---|---|---|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W |
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
40 V
|
5 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187397 | ECXe1050.656 | 42 W |
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
40 V
|
5 % | < 0.4 | DIP-Schalter | -5 % | 5 % | |
| 187398 | ECXe1050.656 | 42 W |
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
24 V
|
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
42 V
40 V
|
5 % | < 0.4 | DIP-Schalter | -5 % | 5 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | 120 V | 277 V | 108 V | 304 V | 50 Hz | 60 Hz | 209 mA | 0.9 | 0.86 | 4 % | kein Standbybetrieb möglich | ≤ 0.3 W | 17 A | 172 µs | 386 ms |
| 187397 | ECXe1050.656 | 42 W | 120 V | 277 V | 108 V | 304 V | 50 Hz | 60 Hz | 209 mA | 0.9 | 0.86 | 4 % | kein Standbybetrieb möglich | ≤ 0.3 W | 17 A | 172 µs | 386 ms |
| 187398 | ECXe1050.656 | 42 W | 120 V | 277 V | 108 V | 304 V | 50 Hz | 60 Hz | 209 mA | 0.9 | 0.86 | 4 % | kein Standbybetrieb möglich | ≤ 0.3 W | 17 A | 172 µs | 386 ms |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187396 | ECXe1050.656 | 42 W |
| 187397 | ECXe1050.656 | 42 W |
| 187398 | ECXe1050.656 | 42 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | DALI-Versorgungsspannung integriert | Min. Dimmlevel |
|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | Nein | Nein | 100 % |
| 187397 | ECXe1050.656 | 42 W | Nein | Nein | 100 % |
| 187398 | ECXe1050.656 | 42 W | Nein | Nein | 100 % |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N |
|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | SELV | 55 V | 1 kV |
| 187397 | ECXe1050.656 | 42 W | SELV | 55 V | 1 kV |
| 187398 | ECXe1050.656 | 42 W | SELV | 55 V | 1 kV |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat | UL-Zertifikat |
|---|---|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | ||||
| 187397 | ECXe1050.656 | 42 W | ||||
| 187398 | ECXe1050.656 | 42 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|---|
| 187396 | ECXe1050.656 | 42 W | ||
| 187397 | ECXe1050.656 | 42 W | ||
| 187398 | ECXe1050.656 | 42 W |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187396 | ECXe1050.656 | 42 W |
| 187397 | ECXe1050.656 | 42 W |
| 187398 | ECXe1050.656 | 42 W |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187396 | ECXe1050.656 | ||
| 187397 | ECXe1050.656 | ||
| 187398 | ECXe1050.656 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187396 | ECXe1050.656 |
|
|
| 187397 | ECXe1050.656 |
|
|
| 187398 | ECXe1050.656 |
|
