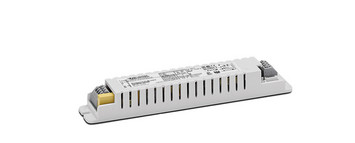

Emergency Smart DALI LiFePO4
Zum Einbau in lineare Leuchten für DALI2-Notlichtanwendungen
Für den Einbau in LED-Leuchten zur Sicherheitsbeleuchtung für Rettungswege und Arbeitsplätze mit besonderer Gefährdung inklusive DALI2-Schnittstelle und Selbsttest-Funktion.
Produktvorteile
- Zum Notlichtbetrieb von 1 Std. bzw. 3 Std.
- Geeignet für Notlichtanlagen gemäß VDE 0108 bzw. EN 50172
- Geeignet für LiFePO4 Batterien
- Dimmbar: DALI (Ed. 2)
- Status LED (rot/grün)
Wählen Sie eine Variante:
Emergency Smart DALI LiFePO4 3h
| Best.-Nr. | Typ | Familien-Datenblatt | Funktionstest | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187064 | EMCd 180.020 | Ja | SELV | 177 mm | 30 mm | 21.5 mm | 83 g | |
| 187065 | EMCd 180.021 | Ja | SELV | 177 mm | 30 mm | 21.5 mm | 83 g | |
| 187066 | EMCd 180.022 | Ja | Basisisolierung | 177 mm | 30 mm | 21.5 mm | 83 g |
| Best.-Nr. | Typ | Min. Spannung | Max. Spannung | Min. Netzfrequenz | Max. Netzfrequenz |
|---|---|---|---|---|---|
| 187064 | EMCd 180.020 | 220 V | 240 V | 50 Hz | 60 Hz |
| 187065 | EMCd 180.021 | 220 V | 240 V | 50 Hz | 60 Hz |
| 187066 | EMCd 180.022 | 220 V | 240 V | 50 Hz | 60 Hz |
| Best.-Nr. | Typ | Min. Eingangsspannung DC | Max. Eingangsspannung DC |
|---|---|---|---|
| 187064 | EMCd 180.020 | 198 V | 264 V |
| 187065 | EMCd 180.021 | 198 V | 264 V |
| 187066 | EMCd 180.022 | 198 V | 264 V |
| Best.-Nr. | Typ | Dimmbar | Dimmschnittstelle DALI |
|---|---|---|---|
| 187064 | EMCd 180.020 | Ja | Ja |
| 187065 | EMCd 180.021 | Ja | Ja |
| 187066 | EMCd 180.022 | Ja | Ja |
| Best.-Nr. | Typ | Isolation primär - sekundär | Akkuladezeit | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N |
|---|---|---|---|---|---|
| 187064 | EMCd 180.020 | SELV | 22 h | 60 V | 3.75 kV |
| 187065 | EMCd 180.021 | SELV | 22 h | 120 V | 3.75 kV |
| 187066 | EMCd 180.022 | Basisisolierung | 22 h | 300 V | 3.75 kV |
| Best.-Nr. | Typ | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|
| 187064 | EMCd 180.020 | |||
| 187065 | EMCd 180.021 | |||
| 187066 | EMCd 180.022 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187064 | EMCd 180.020 | ||
| 187065 | EMCd 180.021 | ||
| 187066 | EMCd 180.022 |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187064 | EMCd 180.020 | |
| 187065 | EMCd 180.021 | |
| 187066 | EMCd 180.022 |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187064 | EMCd 180.020 | ||
| 187065 | EMCd 180.021 | ||
| 187066 | EMCd 180.022 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187064 | EMCd 180.020 |
|
|
| 187065 | EMCd 180.021 |
|
|
| 187066 | EMCd 180.022 |
|
Emergency Smart DALI LiFePO4 1h
| Best.-Nr. | Typ | Familien-Datenblatt | Funktionstest | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 187067 | EMCd 60.023 | Ja | SELV | 177 mm | 30 mm | 21.5 mm | 83 g | |
| 187068 | EMCd 60.024 | Ja | SELV | 177 mm | 30 mm | 21.5 mm | 83 g | |
| 187069 | EMCd 60.025 | Ja | Basisisolierung | 177 mm | 30 mm | 21.5 mm | 83 g |
| Best.-Nr. | Typ | Min. Spannung | Max. Spannung | Min. Netzfrequenz | Max. Netzfrequenz |
|---|---|---|---|---|---|
| 187067 | EMCd 60.023 | 220 V | 240 V | 50 Hz | 60 Hz |
| 187068 | EMCd 60.024 | 220 V | 240 V | 50 Hz | 60 Hz |
| 187069 | EMCd 60.025 | 220 V | 240 V | 50 Hz | 60 Hz |
| Best.-Nr. | Typ | Min. Eingangsspannung DC | Max. Eingangsspannung DC |
|---|---|---|---|
| 187067 | EMCd 60.023 | 198 V | 264 V |
| 187068 | EMCd 60.024 | 198 V | 264 V |
| 187069 | EMCd 60.025 | 198 V | 264 V |
| Best.-Nr. | Typ | Dimmbar | Dimmschnittstelle DALI |
|---|---|---|---|
| 187067 | EMCd 60.023 | Ja | Ja |
| 187068 | EMCd 60.024 | Ja | Ja |
| 187069 | EMCd 60.025 | Ja | Ja |
| Best.-Nr. | Typ | Isolation primär - sekundär | Akkuladezeit | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N |
|---|---|---|---|---|---|
| 187067 | EMCd 60.023 | SELV | 15 h | 60 V | 3.75 kV |
| 187068 | EMCd 60.024 | SELV | 15 h | 120 V | 3.75 kV |
| 187069 | EMCd 60.025 | Basisisolierung | 15 h | 300 V | 3.75 kV |
| Best.-Nr. | Typ | EU-Konformitätserklärung | CB-Zertifikat | ENEC-Zertifikat |
|---|---|---|---|---|
| 187067 | EMCd 60.023 | |||
| 187068 | EMCd 60.024 | |||
| 187069 | EMCd 60.025 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187067 | EMCd 60.023 | ||
| 187068 | EMCd 60.024 | ||
| 187069 | EMCd 60.025 |
| Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb |
|---|---|---|
| 187067 | EMCd 60.023 | |
| 187068 | EMCd 60.024 | |
| 187069 | EMCd 60.025 |
| Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
|---|---|---|---|
| 187067 | EMCd 60.023 | ||
| 187068 | EMCd 60.024 | ||
| 187069 | EMCd 60.025 |
| Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
|---|---|---|---|
| 187067 | EMCd 60.023 |
|
|
| 187068 | EMCd 60.024 |
|
|
| 187069 | EMCd 60.025 |
|
