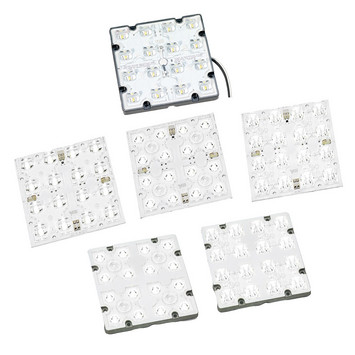

LED Street SMD Square

Einbaumodule für die Straßen- und Außenbeleuchtung

Diese LED-Module sind für die normative Ausleuchtung von Straßen und Außenanlagen konzipiert. Ob mit oder ohne IP-Schutz ermöglichen die Module ein einfaches und schnelles Leuchten-Design-In dank kompaktem Formfaktor und modularem Konzept. Dabei gewährleisten sie ein einfaches Thermomanagement für die anspruchsvollsten Lichtlösungen durch optimierte Effizienz und hohe maximale Betriebstemperatur.

Produktvorteile

Geringe Farbtoleranz: 5-fach MacAdam
Homogene Ausleuchtung
Lange Lebensdauer
Verschiedene IP-Schutzarten verfügbar

Effizienz: bis zu 163 lm/W

Lange Lebensdauer: bis zu 100.000 Std.

Jetzt Systemlösung finden!

Wählen Sie eine Variante:

LED Street Square Area

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
567476	WU-M-475-D-750	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.7 mm	SMD	kaltweiß	5000 K	153°	20
567477	WU-M-475-D-730	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.7 mm	SMD	warmweiß	3000 K	153°	20
567478	WU-M-475-D-740	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.7 mm	SMD	neutralweiß	4000 K	153°	20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
567476	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567477	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567478	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
567476	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2520 lm 4735 lm 6525 lm 8140 lm	163 lm/W 148 lm/W 133 lm/W 122 lm/W	70 70 70 70
567477	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2385 lm 4480 lm 6175 lm 7705 lm	155 lm/W 140 lm/W 125 lm/W 115 lm/W	70 70 70 70
567478	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2505 lm 4705 lm 6485 lm 8095 lm	162 lm/W 147 lm/W 132 lm/W 121 lm/W	70 70 70 70

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
567476	WU-M-475-D-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 40 °C 85 °C 85 °C 60 °C 60 °C 40 °C 60 °C 40 °C 80 °C 60 °C 40 °C 80 °C 40 °C 60 °C 70 °C 70 °C 40 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 80 70 80 80 80 80 80 70 70 70 70 70 70 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567477	WU-M-475-D-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 80 °C 40 °C 60 °C 80 °C 40 °C 60 °C 60 °C 70 °C 40 °C 40 °C 70 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 80 70 80 80 80 80 70 70 70 80 70 70 70 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567478	WU-M-475-D-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 80 °C 40 °C 60 °C 60 °C 80 °C 40 °C 70 °C 60 °C 40 °C 60 °C 40 °C 70 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 70 80 80 80 80 80 70 80 70 70 70 80 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
567476	WU-M-475-D-750	936837	D
567477	WU-M-475-D-730	936843	E
567478	WU-M-475-D-740	936848	D

Best.-Nr.	Typ	LED-Anzahl	ENEC-Zertifikat
567476	WU-M-475-D-750	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567477	WU-M-475-D-730	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567478	WU-M-475-D-740	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
567476	WU-M-475-D-750	16 Stück	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-Area.zip
567477	WU-M-475-D-730	16 Stück	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-Area.zip
567478	WU-M-475-D-740	16 Stück	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-Area.zip

ldt und ies Daten
LDC_LED_Street_SMD_Square.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
567476	WU-M-475-D-750
567477	WU-M-475-D-730
567478	WU-M-475-D-740

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
567476	WU-M-475-D-750	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567477	WU-M-475-D-730	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567478	WU-M-475-D-740	2D_WU-M-475-LightArea_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Street Square M-Class

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	IP-Schutzart
567471	WU-M-475-D-730	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	10.3 mm	SMD	warmweiß	3000 K	20
567472	WU-M-475-D-740	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	10.3 mm	SMD	neutralweiß	4000 K	20
567470	WU-M-475-D-750	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	10.3 mm	SMD	kaltweiß	5000 K	20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
567471	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567472	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567470	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
567471	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2385 lm 4480 lm 6175 lm 7705 lm	155 lm/W 140 lm/W 125 lm/W 115 lm/W	70 70 70 70
567472	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2505 lm 4705 lm 6485 lm 8095 lm	162 lm/W 147 lm/W 132 lm/W 121 lm/W	70 70 70 70
567470	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2520 lm 4735 lm 6525 lm 8140 lm	163 lm/W 148 lm/W 133 lm/W 122 lm/W	70 70 70 70

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
567471	WU-M-475-D-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 60 °C 40 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 40 °C 80 °C 60 °C 60 °C 40 °C 80 °C 40 °C 40 °C 70 °C 60 °C 70 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 70 80 80 80 80 80 70 80 70 70 70 80 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567472	WU-M-475-D-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 60 °C 40 °C 85 °C 60 °C 40 °C 80 °C 40 °C 80 °C 60 °C 70 °C 60 °C 40 °C 60 °C 70 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 70 80 80 80 80 80 80 70 70 70 70 70 80 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567470	WU-M-475-D-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 60 °C 80 °C 40 °C 40 °C 80 °C 60 °C 70 °C 40 °C 60 °C 70 °C 40 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 80 80 80 70 70 70 70 80 80 80 80 80 80 70 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
567471	WU-M-475-D-730	936752	E
567472	WU-M-475-D-740	936769	E
567470	WU-M-475-D-750	936749	E

Best.-Nr.	Typ	LED-Anzahl	ENEC-Zertifikat
567471	WU-M-475-D-730	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567472	WU-M-475-D-740	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567470	WU-M-475-D-750	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
567471	WU-M-475-D-730	16 Stück	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-MClass.zip
567472	WU-M-475-D-740	16 Stück	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-MClass.zip
567470	WU-M-475-D-750	16 Stück	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-MClass.zip

ldt und ies Daten
LDC_LED_Street_SMD_Square.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
567471	WU-M-475-D-730
567472	WU-M-475-D-740
567470	WU-M-475-D-750

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
567471	WU-M-475-D-730	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567472	WU-M-475-D-740	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567470	WU-M-475-D-750	2D_WU-M-475-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Street Square M-Class, IP

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
567748	WU-M-515-D-740	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	neutralweiß	4000 K	120°	67
567746	WU-M-515-D-750	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	kaltweiß	5000 K	120°	67
567747	WU-M-515-D-730	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	warmweiß	3000 K	120°	67

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
567748	WU-M-515-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567746	WU-M-515-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567747	WU-M-515-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
567748	WU-M-515-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2505 lm 4705 lm 6485 lm 8095 lm	162 lm/W 147 lm/W 132 lm/W 121 lm/W	70 70 70 70
567746	WU-M-515-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2520 lm 4735 lm 6525 lm 8140 lm	163 lm/W 148 lm/W 133 lm/W 122 lm/W	70 70 70 70
567747	WU-M-515-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2385 lm 4480 lm 6175 lm 7705 lm	155 lm/W 140 lm/W 125 lm/W 115 lm/W	70 70 70 70

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
567748	WU-M-515-D-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 40 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 40 °C 80 °C 80 °C 40 °C 60 °C 70 °C 60 °C 40 °C 60 °C 70 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 80 80 80 80 80 80 70 70 70 70 70 70 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567746	WU-M-515-D-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 85 °C 40 °C 85 °C 60 °C 60 °C 40 °C 80 °C 60 °C 60 °C 80 °C 40 °C 60 °C 70 °C 40 °C 70 °C 60 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 80 70 70 80 70 80 70 70 70 80 80 80 80 70 80 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567747	WU-M-515-D-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 60 °C 40 °C 60 °C 85 °C 40 °C 85 °C 85 °C 60 °C 40 °C 40 °C 60 °C 80 °C 40 °C 60 °C 60 °C 40 °C 80 °C 60 °C 70 °C 60 °C 40 °C 70 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 80 70 70 80 80 80 80 80 70 70 70 70 70 80 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
567748	WU-M-515-D-740	936875	D
567746	WU-M-515-D-750	936864	D
567747	WU-M-515-D-730	936872	E

Best.-Nr.	Typ	LED-Anzahl	Sicherheitszertifikat
567748	WU-M-515-D-740	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
567746	WU-M-515-D-750	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
567747	WU-M-515-D-730	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
567748	WU-M-515-D-740	16 Stück	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	3D_WU-M-515.zip
567746	WU-M-515-D-750	16 Stück	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	3D_WU-M-515.zip
567747	WU-M-515-D-730	16 Stück	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	3D_WU-M-515.zip

ldt und ies Daten
LDC_LED_Street_Square_M-Class_IP.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
567748	WU-M-515-D-740
567746	WU-M-515-D-750
567747	WU-M-515-D-730

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
567748	WU-M-515-D-740	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567746	WU-M-515-D-750	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567747	WU-M-515-D-730	2D_WU-M-515-M-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Street Square S-Class

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	IP-Schutzart
567473	WU-M-475-D-750	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12.4 mm	SMD	kaltweiß	5000 K	20
567474	WU-M-475-D-730	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12.4 mm	SMD	warmweiß	3000 K	20
567475	WU-M-475-D-740	16 Stück	LED-Light_M-S-Area_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12.4 mm	SMD	neutralweiß	4000 K	20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
567473	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567474	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W
567475	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 45.8 V 46.9 V 47.8 V	15.4 W 32.1 W 49.2 W 66.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
567473	WU-M-475-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2520 lm 4735 lm 6525 lm 8140 lm	163 lm/W 148 lm/W 133 lm/W 122 lm/W	70 70 70 70
567474	WU-M-475-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2385 lm 4480 lm 6175 lm 7705 lm	155 lm/W 140 lm/W 125 lm/W 115 lm/W	70 70 70 70
567475	WU-M-475-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2505 lm 4705 lm 6485 lm 8095 lm	162 lm/W 147 lm/W 132 lm/W 121 lm/W	70 70 70 70

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
567473	WU-M-475-D-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 60 °C 85 °C 40 °C 60 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 80 °C 40 °C 60 °C 80 °C 40 °C 40 °C 60 °C 60 °C 70 °C 40 °C 70 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 80 80 80 70 70 70 70 80 80 80 70 70 70 80 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567474	WU-M-475-D-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 60 °C 80 °C 60 °C 40 °C 80 °C 40 °C 70 °C 60 °C 40 °C 70 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 70 80 80 80 80 80 80 70 70 70 70 70 80 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567475	WU-M-475-D-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 40 °C 40 °C 85 °C 60 °C 40 °C 60 °C 40 °C 60 °C 85 °C 85 °C 40 °C 80 °C 80 °C 40 °C 60 °C 60 °C 40 °C 70 °C 60 °C 70 °C 60 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 80 70 70 70 70 70 80 80 80 70 70 70 80 80 80 70 70 70 80 80 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
567473	WU-M-475-D-750	936779	D
567474	WU-M-475-D-730	936784	E
567475	WU-M-475-D-740	936802	D

Best.-Nr.	Typ	LED-Anzahl	ENEC-Zertifikat
567473	WU-M-475-D-750	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567474	WU-M-475-D-730	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf
567475	WU-M-475-D-740	16 Stück	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
567473	WU-M-475-D-750	16 Stück	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SClass.zip
567474	WU-M-475-D-730	16 Stück	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SClass.zip
567475	WU-M-475-D-740	16 Stück	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SClass.zip

ldt und ies Daten
LDC_LED_Street_SMD_Square.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
567473	WU-M-475-D-750
567474	WU-M-475-D-730
567475	WU-M-475-D-740

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
567473	WU-M-475-D-750	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567474	WU-M-475-D-730	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
567475	WU-M-475-D-740	2D_WU-M-475-S-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Street Square P-Class, IP

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	Korrelierte Farbtemperatur	IP-Schutzart
569576	WU-M-515-D-730	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	3000 K	67
569577	WU-M-515-D-740	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	4000 K	67
569578	WU-M-515-D-750	16 Stück	LED-Roadway-Light_M-Class-Silikon_Gen-3_WU-M-515_DE.pdf	120 mm	120 mm	16 mm	SMD	5000 K	67

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
569576	WU-M-515-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44 V 46.1 V 47.9 V 49.3 V	15.4 W 32.3 W 50.3 W 69 W
569577	WU-M-515-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44 V 46.1 V 47.9 V 49.3 V	15.4 W 32.3 W 50.3 W 69 W
569578	WU-M-515-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44 V 46.1 V 47.9 V 49.3 V	15.4 W 32.3 W 50.3 W 69 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
569576	WU-M-515-D-730	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2335 lm 4420 lm 6250 lm 7815 lm	152 lm/W 137 lm/W 124 lm/W 113 lm/W	70 70 70 70
569577	WU-M-515-D-740	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2450 lm 4645 lm 6565 lm 8205 lm	159 lm/W 144 lm/W 131 lm/W 119 lm/W	70 70 70 70
569578	WU-M-515-D-750	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2465 lm 4670 lm 6605 lm 8255 lm	160 lm/W 145 lm/W 131 lm/W 119 lm/W	70 70 70 70

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
569576	WU-M-515-D-730	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 85 °C 40 °C 60 °C 40 °C 40 °C 40 °C 60 °C 85 °C 60 °C 85 °C 80 °C 40 °C 80 °C 60 °C 40 °C 60 °C 70 °C 60 °C 70 °C 60 °C 40 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 80 70 80 80 70 70 80 70 80 80 70 70 70 80 70 80 80 70 80 80 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
569577	WU-M-515-D-740	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 60 °C 40 °C 85 °C 40 °C 40 °C 60 °C 40 °C 60 °C 85 °C 40 °C 80 °C 40 °C 60 °C 80 °C 60 °C 60 °C 70 °C 60 °C 40 °C 40 °C 70 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 80 80 70 70 80 70 70 80 80 80 80 80 70 80 70 70 70 80 80 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
569578	WU-M-515-D-750	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 40 °C 40 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 60 °C 80 °C 60 °C 80 °C 40 °C 40 °C 60 °C 70 °C 60 °C 40 °C 60 °C 70 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 80 70 80 70 80 80 70 80 70 70 80 70 80 80 80 70 70 80 70 80 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
569576	WU-M-515-D-730	936884	E
569577	WU-M-515-D-740	936887	D
569578	WU-M-515-D-750	936893	D

Best.-Nr.	Typ	LED-Anzahl	Sicherheitszertifikat
569576	WU-M-515-D-730	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
569577	WU-M-515-D-740	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
569578	WU-M-515-D-750	16 Stück	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
569576	WU-M-515-D-730	16 Stück	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	3D_WU-M-515_with_P-Class_optic.zip
569577	WU-M-515-D-740	16 Stück	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	3D_WU-M-515_with_P-Class_optic.zip
569578	WU-M-515-D-750	16 Stück	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	3D_WU-M-515_with_P-Class_optic.zip

ldt und ies Daten
LDC_LED_Street_Square_P-Class_IP.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
569576	WU-M-515-D-730
569577	WU-M-515-D-740
569578	WU-M-515-D-750

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
569576	WU-M-515-D-730	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
569577	WU-M-515-D-740	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
569578	WU-M-515-D-750	2D_WU-M-515-P-Class_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

Kontakt

LED Street SMD Square

Einbaumodule für die Straßen- und Außenbeleuchtung

Produktvorteile

Wählen Sie eine Variante:

LED Street Square Area

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Street Square M-Class

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Street Square M-Class, IP

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Street Square S-Class

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

LED Street Square P-Class, IP

Allgemeine Daten

Elektrische Betriebsdaten

Optische Betriebsdaten

Lebensdauer

EPREL Daten

Kontakt

CREE

Nichia

Ergänzende Sekundäroptiken
