LED Industry SMD Square

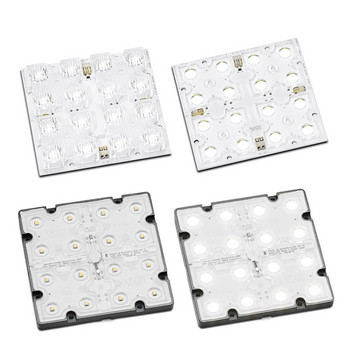

Einbaumodule für Industrie- und Hallenbeleuchtung

Diese LED-Module sind für die Beleuchtung von Industrie-, Produktions, Sport- und Lagerhallen sowie Tankstellen (im speziellen die SYM II Variante) geeignet. Dank kompakter Bauform und modularem Konzept ermöglichen die Module, ob mit oder ohne IP-Schutz, ein einfaches und schnelles Leuchten-Design-In. Durch optimierte Effizienz und hohe maximale Betriebstemperatur gewährleisten sie ein einfaches Thermomanagement für die anspruchsvollsten Lichtlösungen.

Produktvorteile

Geringe Farbtoleranz: 5-fach MacAdam
Homogene Ausleuchtung
Verschiedene IP-Schutzarten verfügbar

Effizienz: bis zu 163 lm/W

Lange Lebensdauer: bis zu 100.000 Std.

Jetzt Systemlösung finden!

Wählen Sie eine Variante:

LED Industry Square SYM I

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	Energieeffizienz	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
561904	WU-M-475-C-830	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12 mm	not defined	SMD	warmweiß	3000 K	120°	20
561909	WU-M-475-C-840	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12 mm	not defined	SMD	neutralweiß	4000 K	120°	20
561914	WU-M-475-C-850	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	12 mm	not defined	SMD	kaltweiß	5000 K	120°	20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
561904	WU-M-475-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
561909	WU-M-475-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
561914	WU-M-475-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
561904	WU-M-475-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2195 lm 4040 lm 5530 lm 6815 lm	142 lm/W 125 lm/W 110 lm/W 99 lm/W	82 82 82 82
561909	WU-M-475-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2300 lm 4230 lm 5785 lm 7135 lm	149 lm/W 131 lm/W 115 lm/W 104 lm/W	82 82 82 82
561914	WU-M-475-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2220 lm 4090 lm 5585 lm 6890 lm	144 lm/W 127 lm/W 111 lm/W 100 lm/W	84 84 84 84

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
561904	WU-M-475-C-830	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 60 °C 40 °C 85 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 40 °C 60 °C 60 °C 80 °C 80 °C 40 °C 40 °C 60 °C 40 °C 70 °C 60 °C 70 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 80 80 70 80 70 70 70 80 80 80 70 70 80 70 80 70 80 70 70 80 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561909	WU-M-475-C-840	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C 85 °C 40 °C 85 °C 40 °C 60 °C 40 °C 60 °C 80 °C 80 °C 40 °C 60 °C 40 °C 60 °C 70 °C 60 °C 70 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 70 80 70 70 80 80 80 80 70 70 70 80 80 80 70 70 70 80 80 70 70 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561914	WU-M-475-C-850	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 60 °C 85 °C 40 °C 60 °C 40 °C 60 °C 40 °C 40 °C 85 °C 60 °C 85 °C 60 °C 60 °C 80 °C 40 °C 40 °C 80 °C 60 °C 40 °C 40 °C 70 °C 60 °C 70 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 80 80 70 70 80 80 70 80 70 70 80 80 70 70 80 70 80 80 80 70 80 70 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
561904	WU-M-475-C-830	939188	E
561909	WU-M-475-C-840	939201	E
561914	WU-M-475-C-850	939214	E

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat	Sicherheitszertifikat
561904	WU-M-475-C-830	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
561909	WU-M-475-C-840	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
561914	WU-M-475-C-850	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
561904	WU-M-475-C-830	16 Stück	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-I.zip
561909	WU-M-475-C-840	16 Stück	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-I.zip
561914	WU-M-475-C-850	16 Stück	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-I.zip

ldt und ies Daten
LDC_LED_Industry_SMD_Square.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
561904	WU-M-475-C-830
561909	WU-M-475-C-840
561914	WU-M-475-C-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
561904	WU-M-475-C-830	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561909	WU-M-475-C-840	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561914	WU-M-475-C-850	2D_WU-M-475-SYM-I_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Industry Square SYM II

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	Energieeffizienz	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
561905	WU-M-475-C-830	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.2 mm	not defined	SMD	warmweiß	3000 K	120°	20
561910	WU-M-475-C-840	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.2 mm	not defined	SMD	neutralweiß	4000 K	120°	20
561915	WU-M-475-C-850	16 Stück	LED-Light_SYM_IP20_WU-M-475_DE.pdf	120 mm	120 mm	6.2 mm	not defined	SMD	kaltweiß	5000 K	120°	20

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
561905	WU-M-475-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
561910	WU-M-475-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
561915	WU-M-475-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
561905	WU-M-475-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2195 lm 4040 lm 5530 lm 6815 lm	142 lm/W 125 lm/W 110 lm/W 99 lm/W	82 82 82 82
561910	WU-M-475-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2300 lm 4230 lm 5785 lm 7135 lm	149 lm/W 131 lm/W 115 lm/W 104 lm/W	82 82 82 82
561915	WU-M-475-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2220 lm 4090 lm 5585 lm 6890 lm	144 lm/W 127 lm/W 111 lm/W 100 lm/W	84 84 84 84

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
561905	WU-M-475-C-830	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	60 °C 85 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 40 °C 40 °C 60 °C 85 °C 80 °C 40 °C 60 °C 60 °C 40 °C 80 °C 40 °C 40 °C 70 °C 70 °C 60 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	70 70 80 80 80 70 70 70 70 80 80 80 70 70 80 70 80 80 80 70 80 70 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561910	WU-M-475-C-840	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 60 °C 85 °C 60 °C 40 °C 85 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 80 °C 60 °C 60 °C 40 °C 80 °C 40 °C 70 °C 60 °C 60 °C 70 °C 40 °C 40 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 70 70 70 80 70 80 80 70 80 70 70 80 70 80 80 70 70 80 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561915	WU-M-475-C-850	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 85 °C 40 °C 60 °C 60 °C 60 °C 40 °C 60 °C 40 °C 85 °C 85 °C 40 °C 80 °C 60 °C 60 °C 40 °C 80 °C 40 °C 40 °C 70 °C 60 °C 70 °C 60 °C	108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std. 108000 Std.	80 80 70 70 80 70 70 70 80 80 80 70 80 70 80 70 70 80 80 70 80 70 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
561905	WU-M-475-C-830	939196	E
561910	WU-M-475-C-840	939304	E
561915	WU-M-475-C-850	939318	E

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat	Sicherheitszertifikat
561905	WU-M-475-C-830	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
561910	WU-M-475-C-840	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
561915	WU-M-475-C-850	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
561905	WU-M-475-C-830	16 Stück	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-II.zip
561910	WU-M-475-C-840	16 Stück	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-II.zip
561915	WU-M-475-C-850	16 Stück	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	3D_RED-WU-M-475-16-SYM-II.zip

ldt und ies Daten
LDC_LED_Industry_SMD_Square.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
561905	WU-M-475-C-830
561910	WU-M-475-C-840
561915	WU-M-475-C-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
561905	WU-M-475-C-830	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561910	WU-M-475-C-840	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
561915	WU-M-475-C-850	2D_WU-M-475-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

LED Industry Square SYM II, IP

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel	IP-Schutzart
566299	WU-M-515-C-830	16 Stück	LED-Industrial-Light_SYM-II-Silikon_Gen-2_WU-M-515_DE.pdf	120 mm	120 mm	14 mm	SMD	warmweiß	3000 K	109°	67
566300	WU-M-515-C-840	16 Stück	LED-Industrial-Light_SYM-II-Silikon_Gen-2_WU-M-515_DE.pdf	120 mm	120 mm	14 mm	SMD	neutralweiß	4000 K	109°	67
566301	WU-M-515-C-850	16 Stück	LED-Industrial-Light_SYM-II-Silikon_Gen-2_WU-M-515_DE.pdf	120 mm	120 mm	14 mm	SMD	kaltweiß	5000 K	109°	67

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
566299	WU-M-515-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
566300	WU-M-515-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W
566301	WU-M-515-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	44.1 V 46 V 47.8 V 49.1 V	15.4 W 32.2 W 50.2 W 68.8 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
566299	WU-M-515-C-830	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2195 lm 4040 lm 5530 lm 6815 lm	142 lm/W 125 lm/W 110 lm/W 99 lm/W	82 82 82 82
566300	WU-M-515-C-840	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2300 lm 4230 lm 5785 lm 7135 lm	149 lm/W 131 lm/W 115 lm/W 104 lm/W	82 82 82 82
566301	WU-M-515-C-850	16 Stück	350 mA 700 mA 1050 mA 1400 mA	2220 lm 4090 lm 5585 lm 6890 lm	144 lm/W 127 lm/W 111 lm/W 100 lm/W	84 84 84 84

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
566299	WU-M-515-C-830	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 60 °C 60 °C 40 °C 85 °C 40 °C 40 °C 85 °C 60 °C 40 °C 85 °C 60 °C 60 °C 80 °C 40 °C 60 °C 40 °C 80 °C 60 °C 70 °C 40 °C 40 °C 60 °C 70 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	80 70 80 70 70 80 80 70 70 70 80 80 80 80 70 70 80 70 70 80 70 80 80 70	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
566300	WU-M-515-C-840	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	85 °C 40 °C 60 °C 40 °C 60 °C 85 °C 85 °C 40 °C 60 °C 85 °C 60 °C 40 °C 60 °C 80 °C 40 °C 60 °C 80 °C 40 °C 40 °C 60 °C 60 °C 40 °C 70 °C 70 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	70 70 70 80 80 80 80 80 70 70 80 70 80 80 70 70 70 80 80 70 80 70 70 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
566301	WU-M-515-C-850	16 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
350 mA 700 mA 1050 mA 1400 mA	40 °C 85 °C 60 °C 60 °C 85 °C 40 °C 85 °C 60 °C 85 °C 60 °C 40 °C 40 °C 60 °C 60 °C 80 °C 80 °C 40 °C 40 °C 70 °C 40 °C 60 °C 40 °C 60 °C 70 °C	60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std. 60000 Std.	70 70 70 80 80 80 70 80 80 70 80 70 80 70 80 70 80 70 70 80 70 70 80 80	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

EPREL Daten

Best.-Nr.	Typ	EPREL Registrierungs-Nummer	Energieeffizienzklasse
566299	WU-M-515-C-830	935796	E
566300	WU-M-515-C-840	936537	E
566301	WU-M-515-C-850	936542	E

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung	ENEC-Zertifikat	Sicherheitszertifikat
566299	WU-M-515-C-830	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
566300	WU-M-515-C-840	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf
566301	WU-M-515-C-850	16 Stück	EC Declaration of Conformity Module LED Industry_Street SMD Square (WU-M-475_515-yzz).pdf	VDE_CERTIFICATE_0040051301_ORDER_317389_12284181.pdf	VDE_CERTIFICATE_0040035902_ORDER_300663_11310436.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
566299	WU-M-515-C-830	16 Stück	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	3D_WU-M-515 Modul-Assembling.zip
566300	WU-M-515-C-840	16 Stück	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	3D_WU-M-515 Modul-Assembling.zip
566301	WU-M-515-C-850	16 Stück	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	3D_WU-M-515 Modul-Assembling.zip

ldt und ies Daten
LDC_LED_Industry_SMD_Square_SYM-II_IP.zip

Anwendungshinweise
Thermal_Design_DE.pdf ESD_Protection_Procedures_DE.pdf Chemical_Incompatibility_DE.pdf

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
566299	WU-M-515-C-830
566300	WU-M-515-C-840
566301	WU-M-515-C-850

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
566299	WU-M-515-C-830	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
566300	WU-M-515-C-840	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
566301	WU-M-515-C-850	2D_WU-M-515-SYM-II_Catalogue-graphic.pdf	10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
