Lineare Optiken 1R für SMD W2
Lineare 1-reihige Optiken für LED Line SMD W2 Module

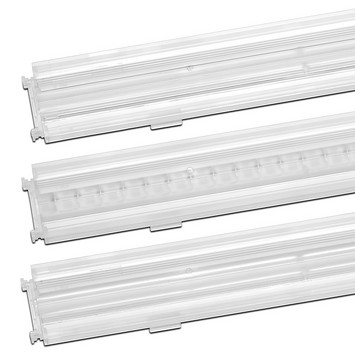

Die Optiken für W2 Module aus hochwertigen PMMA sind in der Länge 560 mm und teilweise zusätzlich in der Länge 280 mm verfügbar und bieten aufgrund der verschiedenen Lichtverteilungen Möglichkeiten zum Einsatz in den Anwendungsfeldern der Büro-, Shop-, Gang- und Regalbeleuchtung. Für die Erzeugung längerer Modulketten können mehrere Optiken aneinandergereiht werden. Die Optik sind entweder als Einzellinsenversion oder als Tunnellinsenversion verfügbar und auch für Zhaga-konforme Module von 560 x 20 mm bis 560 x 24 mm geeignet. Die Tunnelversionen der Optiken können mit variabler LED-Anzahl verwendet werden.
Produktvorteile
- Excellentes blendefreies Optik-Design
- Schraubenlose Klipsbefestigung
- UV-beständig
- Varianten mit UGR optimierter Lichtverteilung verfügbar
- Varianten mit erweitetem Lichtaustrittsbereich (ELA) verfügbar
- Varianten mit konstanter Lichtfarbe (CLC) verfügbar
- Optische Effizienz: bis zu 96 %
Wählen Sie eine Variante:
Lineare Optiken 1R für SMD W2 universelle Tunnellinse 560 mm IP20/40
Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
---|---|---|---|---|---|---|---|---|---|---|---|
568609 | 96601 | Retail SYM 1 | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568611 | 96603 | Medium 60° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568608 | 96600 | Wide 90° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568617 | 96600 | Diffuse 105° | PMMA | diffus | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568610 | 96602 | High Rack | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568609 | 96601 | Retail SYM 1 |
568611 | 96603 | Medium 60° |
568608 | 96600 | Wide 90° |
568617 | 96600 | Diffuse 105° |
568610 | 96602 | High Rack |
Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|---|
568609 | 96601 | |||
568611 | 96603 | |||
568608 | 96600 | |||
568617 | 96600 | |||
568610 | 96602 |
Best.-Nr. | Typ | Lichtverteilung | ldt und ies Daten |
---|---|---|---|
568609 | 96601 | ||
568611 | 96603 | ||
568608 | 96600 | ||
568617 | 96600 | ||
568610 | 96602 |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568609 | 96601 | |
568611 | 96603 | |
568608 | 96600 | |
568617 | 96600 | |
568610 | 96602 |
Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
---|---|---|---|
568609 | 96601 | ||
568611 | 96603 | ||
568608 | 96600 | ||
568617 | 96600 | ||
568610 | 96602 |
Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|
568609 | 96601 |
|
|
568611 | 96603 |
|
|
568608 | 96600 |
|
|
568617 | 96600 |
|
|
568610 | 96602 |
|
Lineare Optiken 1R für SMD W2 24 Einzellinsen 280 mm IP20/40
Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
---|---|---|---|---|---|---|---|---|---|---|---|
569606 | 97053 | Medium 60° | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD | ||
569760 | 97050 | Wide 90° | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD | ||
569770 | 97057 | Medium 60° UGR | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD | ||
570527 | 97054 | Retail ASYM | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD | ||
570528 | 97051 | Retail SYM 1 | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD | ||
571598 | 97050 | Diffuse 100° | PMMA | klar | Mikrostruktur | 279 mm | 43 mm | 11.6 mm | SMD |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
569606 | 97053 | Medium 60° |
569760 | 97050 | Wide 90° |
569770 | 97057 | Medium 60° UGR |
570527 | 97054 | Retail ASYM |
570528 | 97051 | Retail SYM 1 |
571598 | 97050 | Diffuse 100° |
Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|---|
569606 | 97053 | |||
569760 | 97050 | |||
569770 | 97057 | |||
570527 | 97054 | |||
570528 | 97051 | |||
571598 | 97050 |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
569606 | 97053 | |
569760 | 97050 | |
569770 | 97057 | |
570527 | 97054 | |
570528 | 97051 | |
571598 | 97050 |
Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
---|---|---|---|
569606 | 97053 | ||
569760 | 97050 | ||
569770 | 97057 | ||
570527 | 97054 | ||
570528 | 97051 | ||
571598 | 97050 |
Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|
569606 | 97053 |
|
|
569760 | 97050 |
|
|
569770 | 97057 |
|
|
570527 | 97054 |
|
|
570528 | 97051 |
|
|
571598 | 97050 |
|
Lineare Optiken 1R für SMD W2 Tunnellinse 560 mm IP20/40
Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
---|---|---|---|---|---|---|---|---|---|---|---|
568243 | 97100 | Wide 90° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568244 | 97101 | Retail SYM 1 | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568246 | 97103 | Medium 60° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568618 | 97100 | Diffuse 105° | PMMA | diffus | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568245 | 97102 | High Rack | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568243 | 97100 | Wide 90° |
568244 | 97101 | Retail SYM 1 |
568246 | 97103 | Medium 60° |
568618 | 97100 | Diffuse 105° |
568245 | 97102 | High Rack |
Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|---|
568243 | 97100 | |||
568244 | 97101 | |||
568246 | 97103 | |||
568618 | 97100 | |||
568245 | 97102 |
Best.-Nr. | Typ | Lichtverteilung | ldt und ies Daten |
---|---|---|---|
568243 | 97100 | ||
568244 | 97101 | ||
568246 | 97103 | ||
568618 | 97100 | ||
568245 | 97102 |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568243 | 97100 | |
568244 | 97101 | |
568246 | 97103 | |
568618 | 97100 | |
568245 | 97102 |
Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
---|---|---|---|
568243 | 97100 | ||
568244 | 97101 | ||
568246 | 97103 | ||
568618 | 97100 | ||
568245 | 97102 |
Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|
568243 | 97100 |
|
|
568244 | 97101 |
|
|
568246 | 97103 |
|
|
568618 | 97100 |
|
|
568245 | 97102 |
|
Lineare Optiken 1R für SMD W2 48 Einzellinsen 560 mm IP20/40
Best.-Nr. | Typ | Lichtverteilung | Lichtverteilung | Familien-Datenblatt | Material | Lichtdurchlässigkeit | Oberflächenbeschaffenheit | Länge | Breite | Höhe | LED-Technologie |
---|---|---|---|---|---|---|---|---|---|---|---|
568075 | 97000 | Wide 90° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568236 | 97005 | Extra Wide 110° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568237 | 97004 | Retail ASYM | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568238 | 97003 | Medium 60° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568239 | 97002 | Narrow 30° | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568240 | 97001 | Retail SYM 1 | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568412 | 97000 | Diffuse 100° | PMMA | diffus | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
568413 | 97001 | Retail SYM 2 | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
569721 | 97007 | Medium 60° UGR | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD | ||
571979 | 97009 | High Rack | PMMA | klar | Mikrostruktur | 559 mm | 43 mm | 11.6 mm | SMD |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568075 | 97000 | Wide 90° |
568236 | 97005 | Extra Wide 110° |
568237 | 97004 | Retail ASYM |
568238 | 97003 | Medium 60° |
568239 | 97002 | Narrow 30° |
568240 | 97001 | Retail SYM 1 |
568412 | 97000 | Diffuse 100° |
568413 | 97001 | Retail SYM 2 |
569721 | 97007 | Medium 60° UGR |
571979 | 97009 | High Rack |
Best.-Nr. | Typ | Lichtverteilung | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|---|
568075 | 97000 | |||
568236 | 97005 | |||
568237 | 97004 | |||
568238 | 97003 | |||
568239 | 97002 | |||
568240 | 97001 | |||
568412 | 97000 | |||
568413 | 97001 | |||
569721 | 97007 | |||
571979 | 97009 |
Best.-Nr. | Typ | Lichtverteilung |
---|---|---|
568075 | 97000 | |
568236 | 97005 | |
568237 | 97004 | |
568238 | 97003 | |
568239 | 97002 | |
568240 | 97001 | |
568412 | 97000 | |
568413 | 97001 | |
569721 | 97007 | |
571979 | 97009 |
Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
---|---|---|---|
568075 | 97000 | ||
568236 | 97005 | ||
568237 | 97004 | ||
568238 | 97003 | ||
568239 | 97002 | ||
568240 | 97001 | ||
568412 | 97000 | ||
568413 | 97001 | ||
569721 | 97007 | ||
571979 | 97009 |
Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|
568075 | 97000 |
|
|
568236 | 97005 |
|
|
568237 | 97004 |
|
|
568238 | 97003 |
|
|
568239 | 97002 |
|
|
568240 | 97001 |
|
|
568412 | 97000 |
|
|
568413 | 97001 |
|
|
569721 | 97007 |
|
|
571979 | 97009 |
|
