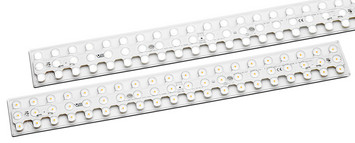

LED Line SMD Comfort-B 3R EasyLine

LED-Module für lineare Beleuchtungsanwendungen

LED-Einbau-Linearmodule, zur Integration hauptsächlich in lineare Leuchten. Erhältlich mit integrierter Steckklemme für BackSide-Anschlussmöglichkeiten. Passt perfekt zum 3R Comfort-B 60 Einzellinsen Linearoptiksystem.

Produktvorteile

Geringe Farbtoleranz: 3-fach MacAdam
In verschiedenen Farbtemperaturen erhältlich
Kombinierbar mit VS Optiken
Produktgarantie: 5 Jahre

Effizienz: bis zu 182 lm/W

Lange Lebensdauer: bis zu 72.000 Std.

Wählen Sie eine Variante:

LED Line SMD Comfort-B 3R EasyLine, 500 mm

LED Line SMD Comfort-B 3R EasyLine, 500 mm

Allgemeine Daten

Best.-Nr.	Typ	LED-Anzahl	Familien-Datenblatt	Länge	Breite	Höhe	LED-Technologie	LED-Farbe	Korrelierte Farbtemperatur	Abstrahlwinkel
573919	MLE SC 3R/FB B/60/830 G3	60 Stück	LED-Line-SMD-Comfort-B_3R_EasyLine_DE.pdf	493 mm	49 mm	6.4 mm	SMD	warmweiß	3000 K	120°
573920	MLE SC 3R/FB B/60/840 G3	60 Stück	LED-Line-SMD-Comfort-B_3R_EasyLine_DE.pdf	493 mm	49 mm	6.4 mm	SMD	neutralweiß	4000 K	120°
573921	MLE SC 3R/FB B/60/850 G3	60 Stück	LED-Line-SMD-Comfort-B_3R_EasyLine_DE.pdf	493 mm	49 mm	6.4 mm	SMD	kaltweiß	5000 K	120°
573922	MLE SC 3R/FB B/60/865 G3	60 Stück	LED-Line-SMD-Comfort-B_3R_EasyLine_DE.pdf	493 mm	49 mm	6.4 mm	SMD	kaltweiß	6500 K	120°

Elektrische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Betriebsstrom	Typ. Spannung DC	Typ. Leistungsaufnahme
573919	MLE SC 3R/FB B/60/830 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	54.1 V 55 V 55.8 V 56.5 V	8.1 W 11 W 13.9 W 16.9 W
573920	MLE SC 3R/FB B/60/840 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	54.1 V 55 V 55.8 V 56.5 V	8.1 W 11 W 13.9 W 16.9 W
573921	MLE SC 3R/FB B/60/850 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	54.1 V 55 V 55.8 V 56.5 V	8.1 W 11 W 13.9 W 16.9 W
573922	MLE SC 3R/FB B/60/865 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	54.1 V 55 V 55.8 V 56.5 V	8.1 W 11 W 13.9 W 16.9 W

Optische Betriebsdaten

Best.-Nr.	Typ	LED-Anzahl	Strom	Typ. Lichtstrom bei If	Typ. Effizienz bei If	Typ. CRI (Ra)
573919	MLE SC 3R/FB B/60/830 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	1420 lm 1890 lm 2355 lm 2815 lm	175 lm/W 172 lm/W 169 lm/W 166 lm/W	80 80 80 80
573920	MLE SC 3R/FB B/60/840 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	1480 lm 1965 lm 2450 lm 2930 lm	182 lm/W 179 lm/W 176 lm/W 173 lm/W	80 80 80 80
573921	MLE SC 3R/FB B/60/850 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	1480 lm 1965 lm 2450 lm 2930 lm	182 lm/W 179 lm/W 176 lm/W 173 lm/W	80 80 80 80
573922	MLE SC 3R/FB B/60/865 G3	60 Stück	150 mA 200 mA 250 mA 300 mA	1445 lm 1925 lm 2395 lm 2870 lm	178 lm/W 175 lm/W 172 lm/W 169 lm/W	80 80 80 80

Lebensdauer

Best.-Nr.	Typ	LED-Anzahl
573919	MLE SC 3R/FB B/60/830 G3	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 200 mA 250 mA 300 mA	60 °C 50 °C 80 °C 50 °C 80 °C 60 °C 60 °C 80 °C 50 °C 80 °C 50 °C 60 °C	72000 Std. 72000 Std. 55000 Std. 72000 Std. 55000 Std. 72000 Std. 72000 Std. 53000 Std. 72000 Std. 53000 Std. 72000 Std. 72000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
573920	MLE SC 3R/FB B/60/840 G3	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 200 mA 250 mA 300 mA	80 °C 50 °C 60 °C 60 °C 50 °C 80 °C 80 °C 60 °C 50 °C 50 °C 60 °C 80 °C	55000 Std. 72000 Std. 72000 Std. 72000 Std. 72000 Std. 55000 Std. 53000 Std. 72000 Std. 72000 Std. 72000 Std. 72000 Std. 53000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
573921	MLE SC 3R/FB B/60/850 G3	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 200 mA 250 mA 300 mA	80 °C 50 °C 60 °C 60 °C 50 °C 80 °C 50 °C 60 °C 80 °C 50 °C 60 °C 80 °C	55000 Std. 72000 Std. 72000 Std. 72000 Std. 72000 Std. 55000 Std. 72000 Std. 72000 Std. 53000 Std. 72000 Std. 72000 Std. 53000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10
573922	MLE SC 3R/FB B/60/865 G3	60 Stück
Betriebsstrom	Performance-Temperatur (tp)	Betriebslebensdauer	Lichtstromdegradation auf (L)	Ausfallrate (B)
150 mA 200 mA 250 mA 300 mA	50 °C 80 °C 60 °C 80 °C 60 °C 50 °C 50 °C 60 °C 80 °C 50 °C 60 °C 80 °C	72000 Std. 55000 Std. 72000 Std. 55000 Std. 72000 Std. 72000 Std. 72000 Std. 72000 Std. 53000 Std. 72000 Std. 72000 Std. 53000 Std.	80 80 80 80 80 80 80 80 80 80 80 80	10 10 10 10 10 10 10 10 10 10 10 10

Best.-Nr.	Typ	LED-Anzahl	EU-Konformitätserklärung
573919	MLE SC 3R/FB B/60/830 G3	60 Stück	EU Declaration of Conformity Module LED Line SMD Comfort-B 3R EasyLine.pdf
573920	MLE SC 3R/FB B/60/840 G3	60 Stück	EU Declaration of Conformity Module LED Line SMD Comfort-B 3R EasyLine.pdf
573921	MLE SC 3R/FB B/60/850 G3	60 Stück	EU Declaration of Conformity Module LED Line SMD Comfort-B 3R EasyLine.pdf
573922	MLE SC 3R/FB B/60/865 G3	60 Stück	EU Declaration of Conformity Module LED Line SMD Comfort-B 3R EasyLine.pdf

Best.-Nr.	Typ	LED-Anzahl	2D-Zeichnungen	3D-Daten
573919	MLE SC 3R/FB B/60/830 G3	60 Stück	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	3D_MLE_SC_3R-FB_B-60-yzz_G3.zip
573920	MLE SC 3R/FB B/60/840 G3	60 Stück	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	3D_MLE_SC_3R-FB_B-60-yzz_G3.zip
573921	MLE SC 3R/FB B/60/850 G3	60 Stück	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	3D_MLE_SC_3R-FB_B-60-yzz_G3.zip
573922	MLE SC 3R/FB B/60/865 G3	60 Stück	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	3D_MLE_SC_3R-FB_B-60-yzz_G3.zip

ldt und ies Daten
LDC_LED Line SMD Comfort-B 3R EasyLine_ComfortOptics.zip

Best.-Nr.	Typ	Prüfzeichen	Prüfzertifikate
573919	MLE SC 3R/FB B/60/830 G3
573920	MLE SC 3R/FB B/60/840 G3
573921	MLE SC 3R/FB B/60/850 G3
573922	MLE SC 3R/FB B/60/865 G3

Best.-Nr.	Typ	2D-Zeichnungen	3D-Daten
573919	MLE SC 3R/FB B/60/830 G3	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	10 10 10 10 10 10 10 10 10 10 10 10
573920	MLE SC 3R/FB B/60/840 G3	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	10 10 10 10 10 10 10 10 10 10 10 10
573921	MLE SC 3R/FB B/60/850 G3	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	10 10 10 10 10 10 10 10 10 10 10 10
573922	MLE SC 3R/FB B/60/865 G3	2D_MLE_SC_3R-FB_B-60-yzz_G3.pdf	10 10 10 10 10 10 10 10 10 10 10 10
