Blu2Light PrimeLine DIP switch UIT-345
Intrack Adapter Pro, für die vollständige Integration des LED-Treibers in die Stromschiene

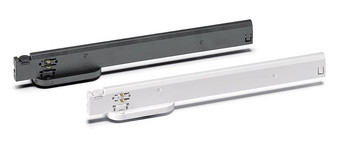

Adapter mit integrierter LED-Treiber-Elektronik für herkömmliche 3-Phasen-Stromschienensysteme. Wählbarer Ausgangsstrom über DIP Switch und Blu2Light. In zwei verschiedenen Gehäusefarben verfügbar: weiß und schwarz
Produktvorteile
- Besonders geringer Rippel: < 1 %
- Dimmbar: Blu2Light
- Kompatibel mit verschiedenen 3-Phasen-Stromschienen
- Produktgarantie: 5 Jahre
- SELV
- Vollständige Integration des LED-Treibers in die Stromschiene
- Wählbarer Ausgangsstrom via DIP-Schalter
- Lange Lebensdauer: bis zu 100.000 Std.
Wählen Sie eine Variante:
Blu2Light PrimeLine DIP switch UIT-345
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Familien-Datenblatt | Isolation primär - sekundär | Länge | Breite | Höhe | Gewicht |
---|---|---|---|---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | SELV | 345 mm | 34 mm | 36.6 mm | 143 g | |
186976 | ECXd 1050.407 | 45 W | SELV | 345 mm | 34 mm | 36.6 mm | 143 g |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Ausgangsstrom | Min. Ausgangsspannung | Max. Ausgangsspannung | Ausgangsrippel (100 Hz) | Stromeinstellung / Konfiguration | Ausgangsstromtoleranz – | Ausgangsstromtoleranz + |
---|---|---|---|---|---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W |
20 V
20 V
20 V
20 V
20 V
20 V
20 V
20 V
|
43 V
43 V
43 V
43 V
43 V
43 V
43 V
43 V
|
1 % | Bluetooth | -7.5 % | 7.5 % | |
186976 | ECXd 1050.407 | 45 W |
20 V
20 V
20 V
20 V
20 V
20 V
20 V
20 V
|
43 V
43 V
43 V
43 V
43 V
43 V
43 V
43 V
|
1 % | Bluetooth | -7.5 % | 7.5 % |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Spannung | Max. Spannung | Min. Eingangsspannung AC | Max. Eingangsspannung AC | Min. Netzfrequenz | Max. Netzfrequenz | Eingangsstrom bei 230 V AC mit max. Last | Leistungsfaktor bei Volllast (230 V) | Effizienz bei Volllast (230 V) | THD bei Volllast (230 V) | Leistungsaufnahme im Bereitschaftszustand | Leistungsaufnahme im Leerlaufzustand | Einschaltstrom | Einschaltstrom-Zeit bei 50 % Ipeak | Zeit bis Licht an im AC-Betrieb |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 225 mA | 0.99 | 0.88 | 8 % | ≤ 0.45 W | nicht für den Leerlaufbetrieb vorgesehen | 5 A | 41 µs | 250 ms |
186976 | ECXd 1050.407 | 45 W | 220 V | 240 V | 198 V | 264 V | 50 Hz | 60 Hz | 225 mA | 0.99 | 0.88 | 8 % | ≤ 0.45 W | nicht für den Leerlaufbetrieb vorgesehen | 5 A | 41 µs | 250 ms |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Min. Eingangsspannung DC | Max. Eingangsspannung DC |
---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | 198 V | 264 V |
186976 | ECXd 1050.407 | 45 W | 198 V | 264 V |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Dimmbar | DALI-Versorgungsspannung integriert | Min. Dimmlevel | Max. Dimmlevel | PWM-Dimmfrequenz |
---|---|---|---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | Nein | Nein | 1,5 % | 100 % | 3100 Hz |
186976 | ECXd 1050.407 | 45 W | Nein | Nein | 1,5 % | 100 % | 3100 Hz |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Isolation primär - sekundär | Leerlaufspannung (Umax.) | Schutz gegen Netztransienten L–N |
---|---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | SELV | 60 V | 4 kV |
186976 | ECXd 1050.407 | 45 W | SELV | 60 V | 4 kV |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | CB-Zertifikat | ENEC-Zertifikat |
---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | ||
186976 | ECXd 1050.407 | 45 W |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|---|
186975 | ECXd 1050.407 | 45 W | ||
186976 | ECXd 1050.407 | 45 W |
Best.-Nr. | Typ | Max. Ausgangsleistung im AC-Betrieb | Montageanleitung |
---|---|---|---|
186975 | ECXd 1050.407 | 45 W | |
186976 | ECXd 1050.407 | 45 W |
Best.-Nr. | Typ | Prüfzeichen | Prüfzertifikate |
---|---|---|---|
186975 | ECXd 1050.407 | ||
186976 | ECXd 1050.407 |
Best.-Nr. | Typ | 2D-Zeichnungen | 3D-Daten |
---|---|---|---|
186975 | ECXd 1050.407 |
|
|
186976 | ECXd 1050.407 |
|
