Blu2Light Installation

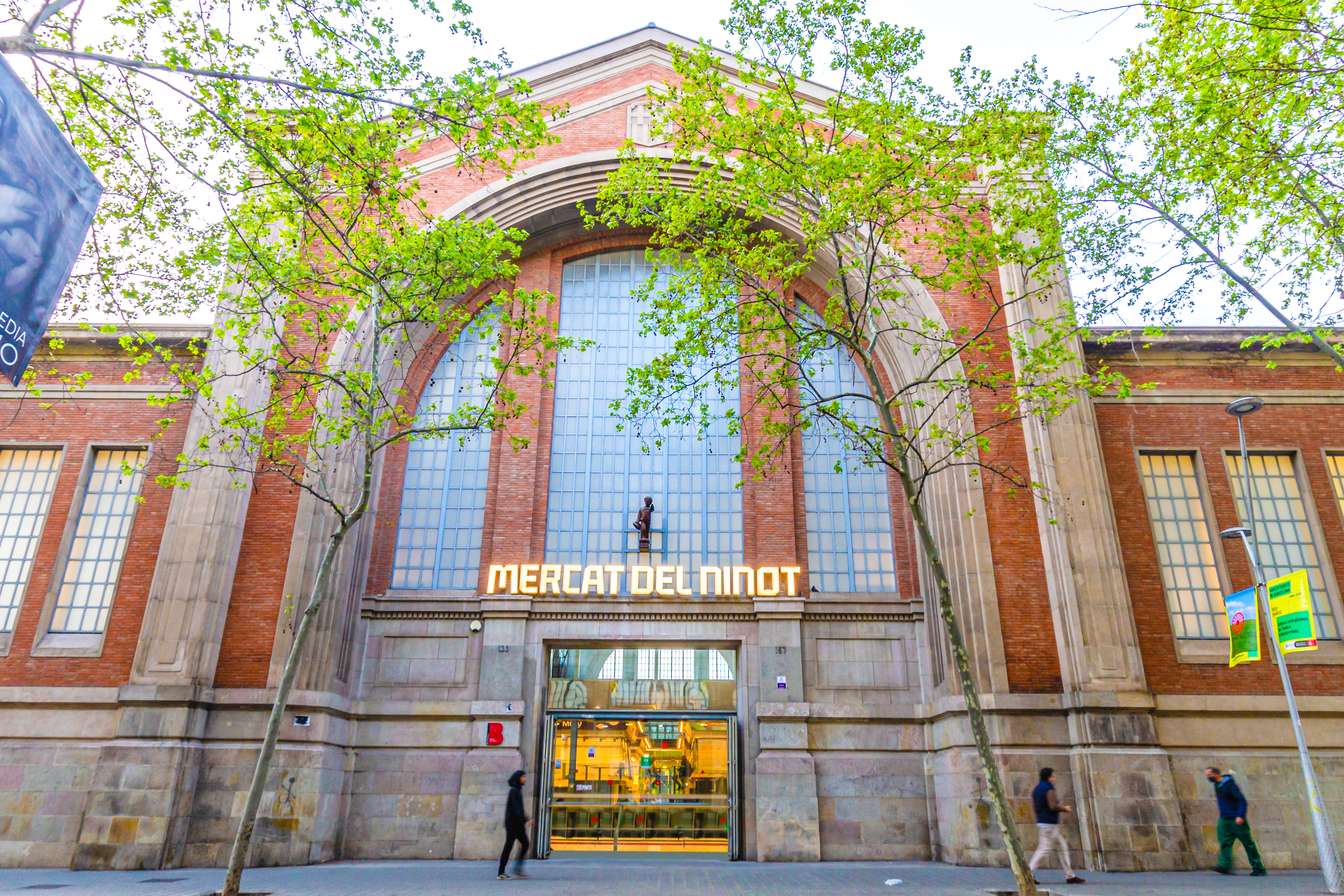

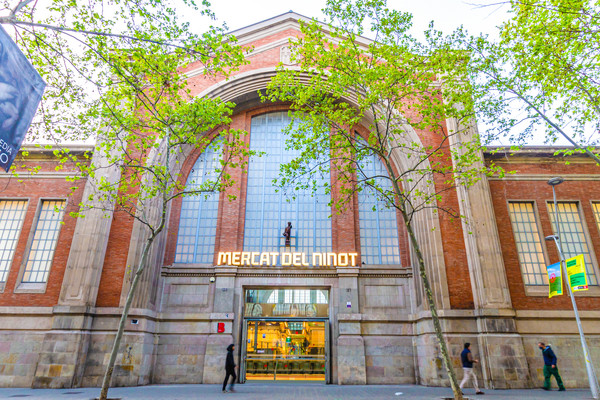

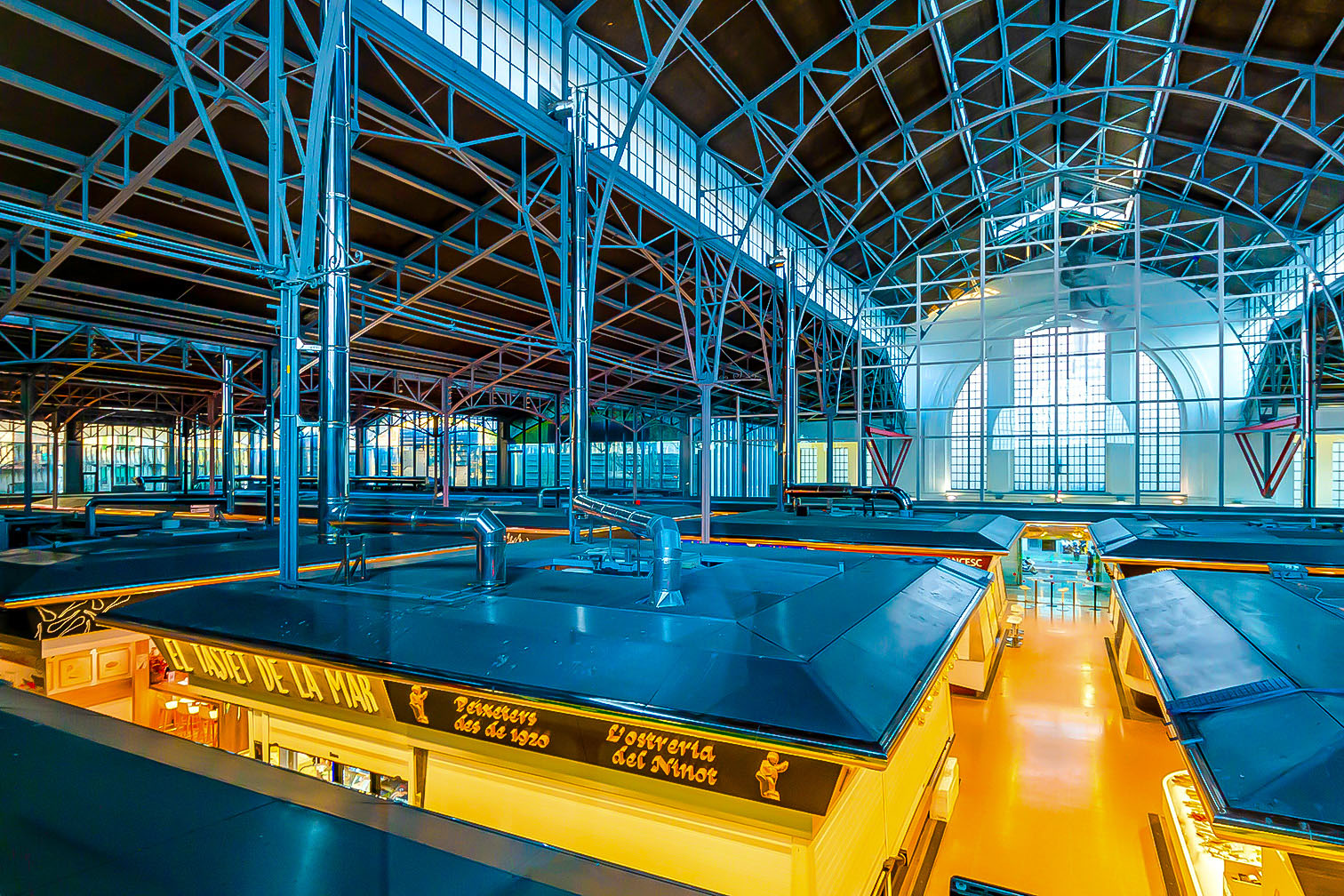

Der Mercat del Ninot Markt in Barcelona

An der Stelle, an der sich heute dieser bekannte städtische Markt befindet, gab es bereits Ende des neunzehnten Jahrhunderts einen Markt unter freiem Himmel.

Der Name des Ninot Marktes ist volkstümlichen Ursprungs und geht auf die Galionsfigur zurück, die über der Tür einer bekannten Taverne in der Gegend thronte, in der sehr viel los war, so dass sie schließlich zum sozialen Zentrum des Viertels wurde.

B2L-System für die Beleuchtungssteuerung

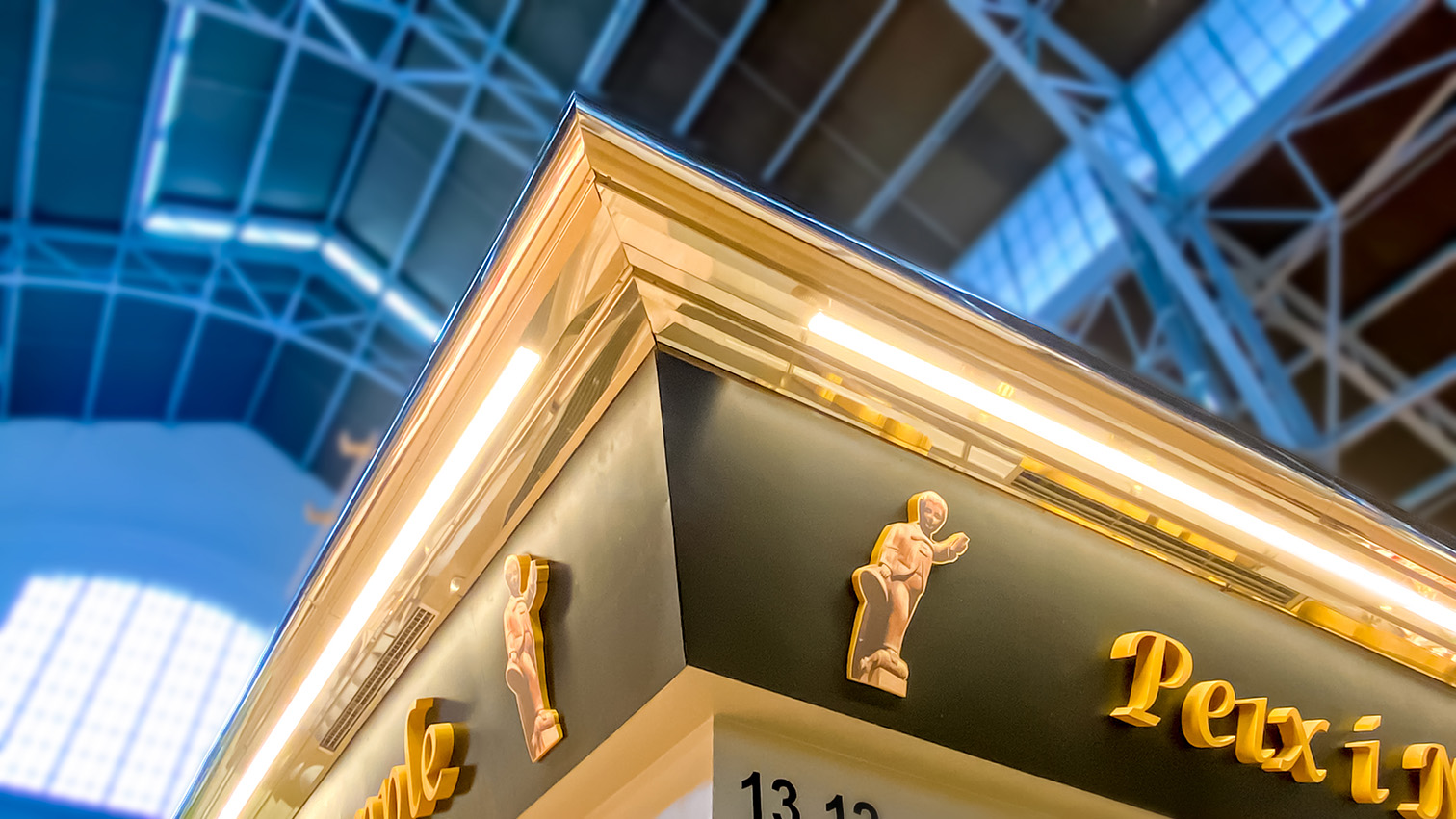

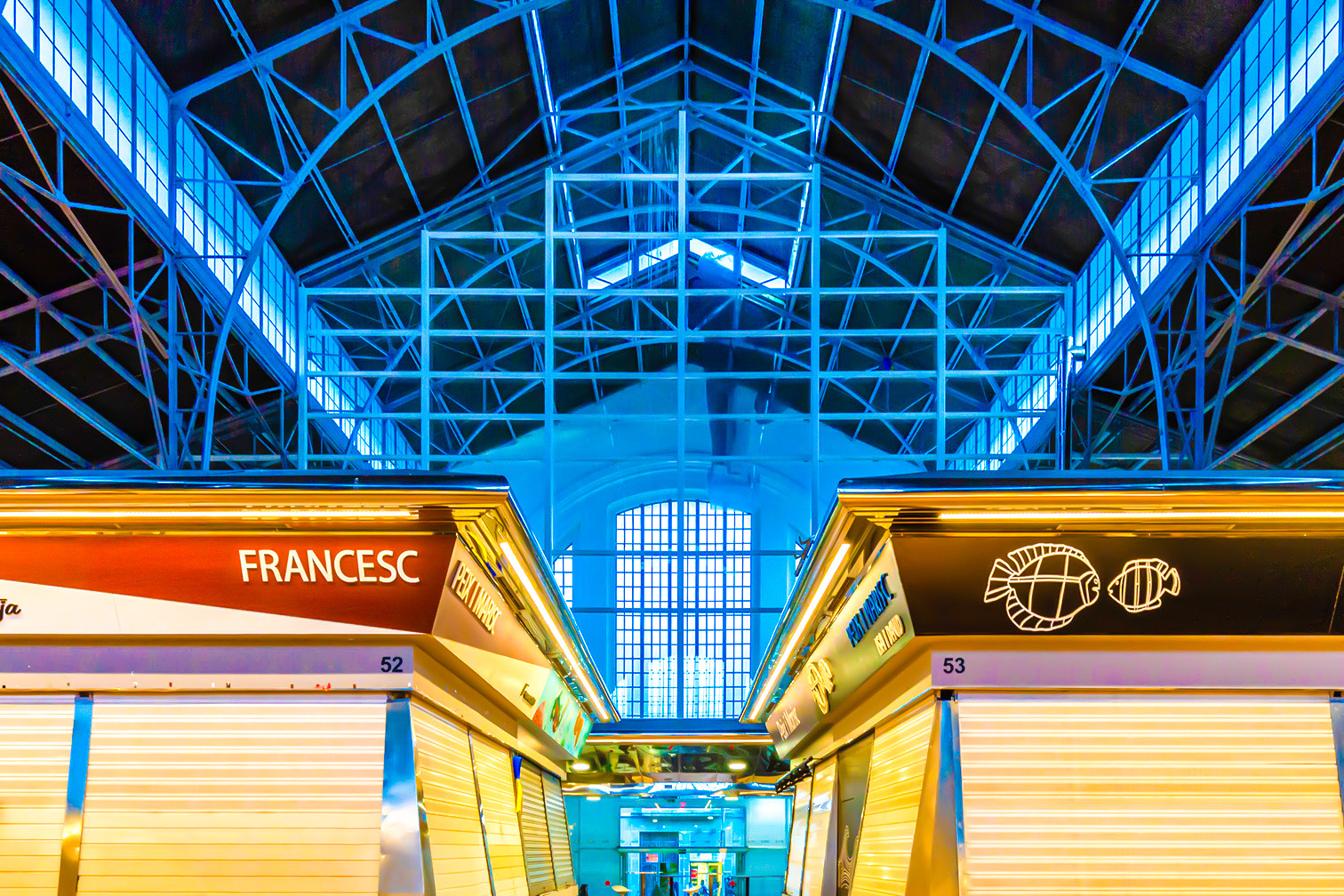

Eines der Hauptziele des Umbaus und der Renovierung des Mercat del Ninot war die Energieeinsparung und die Beleuchtungssteuerung. Daher wurden die alten Leuchten durch neue lineare LED-Leuchten mit integrierter Optik ersetzt und das Beleuchtungssteuerungssystem installiert. Blu2Light®.

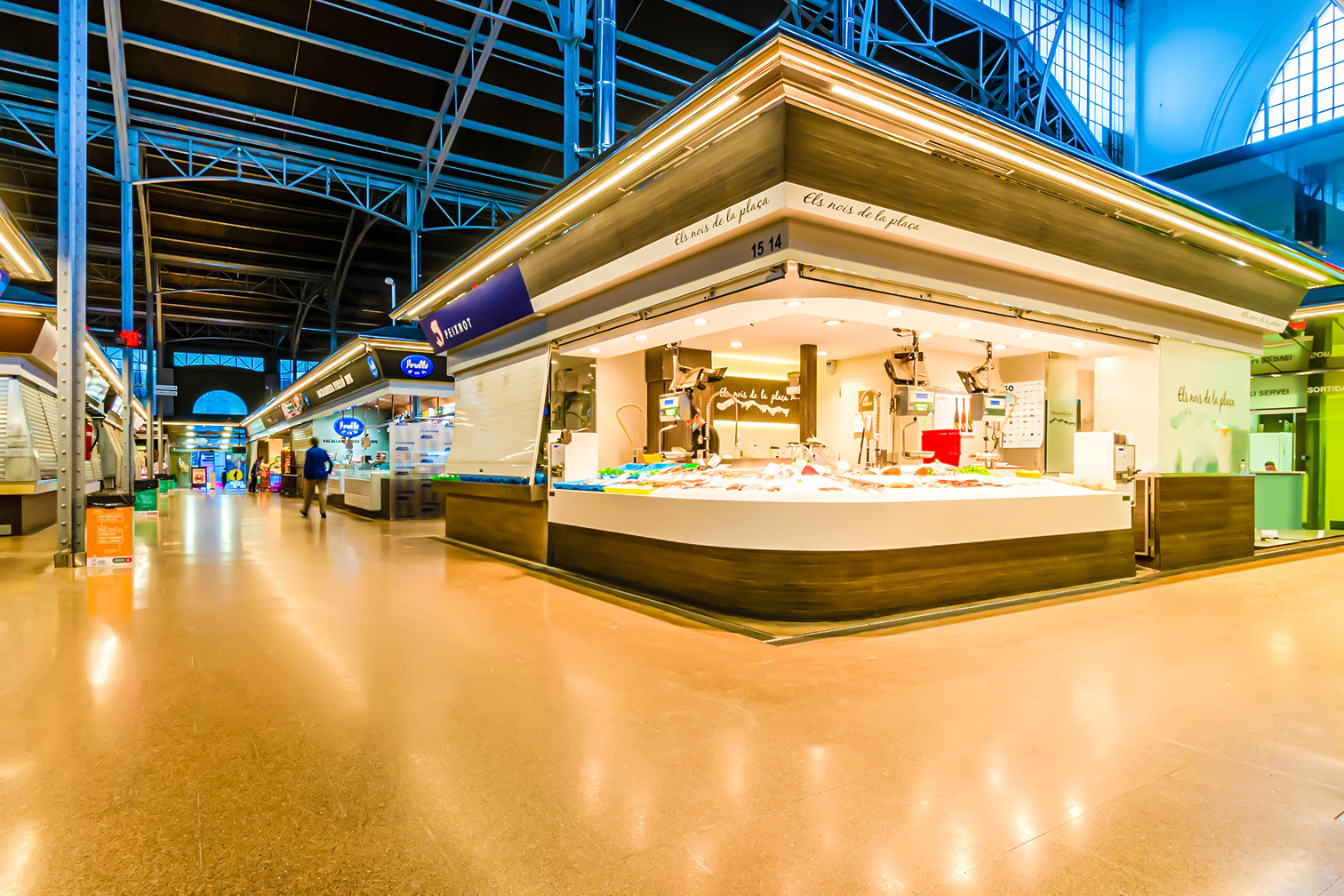

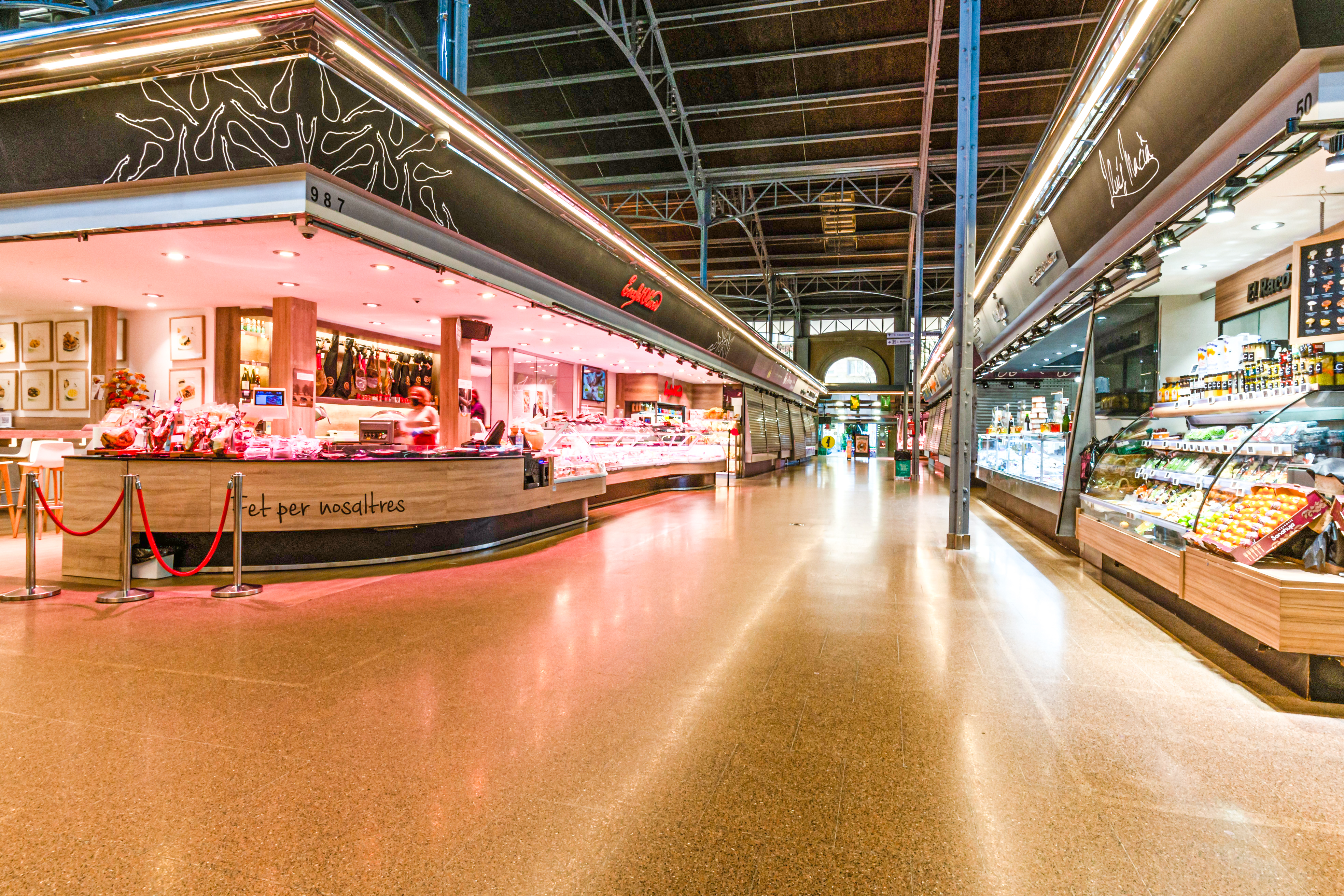

Durch den Einsatz von LED-Leuchten in Kombination mit Optiken, die das Licht in die Gänge lenken, wird die Lichtverschmutzung an den Verkaufsstellen vermieden, da jede Verkaufsstelle je nach den verkauften Produkten spezifisch beleuchtet wird, was zu großen Energieeinsparungen führt.

Was das Steuerungssystem anbelangt, so bestand das Hauptziel darin, die Vorschriften des CTE in Bereichen mit Außenbeleuchtung einzuhalten. Und zweitens sollte die Beleuchtung entsprechend den Öffnungszeiten des Marktes geregelt werden können. All dies wurde mit einem einfachen, autonomen und vielseitigen System erreicht, da es die Möglichkeit bietet, die Szenen jederzeit über eine mobile Anwendung, ein Tablet oder einen Druckknopf zu ändern.

Gleichzeitig musste das Kontrollsystem drahtlos sein, da es nicht möglich war, die verschiedenen Verkaufsinseln miteinander zu verkabeln, ohne dabei zu vergessen, dass es sich um ein robustes und sicheres System handeln musste.

Neben diesen beiden grundlegenden Zielen wurde auch das Beleuchtungsniveau in der gesamten Halle erhöht.

Warum Blu2Light® als Kontrollsystem?

Es war wichtig, ein System zu haben, das die zentrale Verwaltung aller Leuchten in den Gemeinschaftsbereichen des Marktes ermöglicht, um die Verwaltung und Wartung der Beleuchtung zu optimieren.

Eine der grundlegenden Prämissen des Projekts war es, die Verlegung des DALI-Busses zu den verschiedenen Haltestelleninseln im Markt zu vermeiden. Dies reduzierte die Komplexität der Installation und minimierte die strukturellen Auswirkungen auf das Gebäude, was in historischen oder besonders gestalteten Räumen wie Märkten von Bedeutung sein kann.

Blu2Light bietet eine fortschrittliche drahtlose Lösung auf der Basis von Bluetooth®, die eine zusätzliche Verkabelung überflüssig macht. Die Implementierung ermöglicht eine effiziente Kommunikation zwischen den Leuchten und eine dynamische, zuverlässige Steuerung, ohne die Funktionalität oder die Ästhetik des Raumes zu beeinträchtigen.

Es wurden verschiedene Beleuchtungsszenen nach Zeitfenstern und auf der Grundlage der Menge an natürlichem Licht definiert. Wir haben auch die Feiertage berücksichtigt, an denen der Markt nicht aktiv ist, so dass die Leuchten ausgeschaltet bleiben, z. B. an Sonntagen und lokalen Feiertagen.

Es besteht die Möglichkeit, die gewünschte Szene manuell über einen Druckknopf oder über ein Tablet/Smartphone zu aktivieren:

ON: Leuchten eingeschaltet bei 100% - OFF: Leuchten ausgeschaltet
10%: Leuchten ein bei 10% - 50%: Leuchten eingeschaltet bei 50% - 75%: Leuchten ein bei 75% - Regelung: Manuell

Herausragende Merkmale der Installation

• Integrierte Automatisierung des gesamten Gebäudes
• Aktivierung von Helligkeitsszenen oder automatische Abschaltung mittels Zeitschaltungen nach Zeitfenster oder Zeitschaltungen nach Zeitzonen oder manuell.
• Hocheffizientes und verbrauchsarmes System
• Niedriger Blendungsgrad (UGR) dank der verwendeten Optiken.
• Einfachheit der DALI-Verdrahtung.

Die Produkte

Insgesamt wurden 343 Leuchten von 1.680 mm mit einem Verbrauch von 35,1 W und 5 Leuchten von 1.120 mm und 23,4 W installiert.

Die Verwendung dieser Module, zusammen mit dem Einsatz von PrimeLine NFC L-R1 DALI2 dimmbaren Treibern mit einer Effizienz von 93%, hat einen Gesamtverbrauch von fast 600 Meter Leuchten von 13kW. Eine Einsparung von 47%, ohne Berücksichtigung der Dimmung.

Insgesamt wurden 17 Steuerknoten installiert, von denen 3 Multisensoren sind, um die Bereiche mit externem Lichteinfall zu steuern.

Jeder Knoten steuert eine Reihe von DALI-Leuchten innerhalb der gleichen Haltestelleninsel, die je nach DALI-Bus-Stromversorgung zwischen 15, 40 und 64 Treibern variieren kann.

Es wurden Szenen mit unterschiedlichen Beleuchtungsstärken erstellt und zu verschiedenen Tageszeiten auf der Grundlage der Marktnutzung geplant. Im Vergleich zum Betrieb vor der Umrüstung, der von 5 Uhr morgens bis 22 Uhr abends 100 % und von 22 Uhr bis 5 Uhr morgens 30 % betrug (Abschaltphasen, kein Dimmen), wurden durch den Einsatz der LED-Technologie zusätzliche 36 % Einsparungen erzielt.

Mit Hilfe eines Gateways ist es außerdem möglich, die Möglichkeiten des Systems zu erweitern und die Beleuchtung aus der Ferne zu steuern und zu überwachen.

Um das Gesamtsystem von Vossloh-Schwabe zu vervollständigen, wurden schließlich 85 Smart LiFePO4 1h-Notfallkits mit Selbsttest und Dauertest installiert.

Die Umgestaltung der Beleuchtung hat die Beleuchtung der Gänge des Ninot Marktes mit einer Gesamteinsparung von mehr als 65 % optimiert. All dies dank der Kombination von LED-Modulen der neuesten Generation mit einem Wirkungsgrad von 195 lm/W, der Verwendung von asymmetrischen Optiken und DALI-Treibern mit einem Wirkungsgrad von 93 % sowie einem Bluetooth®-Steuersystem.

Verwendete Produkte:

Led Line SMD Comfort Gen. 2 W2 L07/14/28/50/56
555438 OP 98812 1R Retail Asym TP 280mm Optic
Drivers PrimeLine NFC L-R1 DALI2
186768 Connect ME
Multisensores
186693 Blu2Light DALI Power Supply (max. 15 DALI devices)
187223 Blu2Light DALI Power Supply 40 (max. 40 DALI devices)
186667 Blu2Light DALI Power Supply Extender (max. 64 DALI devices)
186773 Blu2Light Switches
186816 Emergency Complete LiFePO4 1h
